Name: KLD800 angolo morto di dimensione dell'antenna dell'indicatore di livello PTFE del radar di serie 80G piccolo
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

Casa. > prodotti > Misuratore di livello dei fluidi >

KLD800 angolo morto di dimensione dell'antenna dell'indicatore di livello PTFE del radar di serie 80G piccolo

indicatore di livello del radar 80G

Indicatore di livello del radar dell'antenna di PTFE

Piccolo calibro del carro armato del radar dell'angolo morto

Luogo di origine:

Cina

Marca:

KACISE

Certificazione:

Numero di modello:

KLD801

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

Evidenziare:

indicatore di livello del radar 80G

Indicatore di livello del radar dell'antenna di PTFE

Piccolo calibro del carro armato del radar dell'angolo morto

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 PCS

Prezzo

negoziabile

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono confezionate in imballaggi standard o

Tempi di consegna

5-8 giorni del lavoro

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi/settimana negoziabili

Prodotti correlati

Video

Trasmettitore di livello capacitivo resistente alla corrosione con uscita NPN/PNP viene utilizzato per il monitoraggio del livello nei reattori di laboratorio

Ottieni il miglior prezzo

Video

KLD800 angolo morto di dimensione dell'antenna dell'indicatore di livello PTFE del radar di serie 80G piccolo

Ottieni il miglior prezzo

Video

Sensore di livello dell'acqua capacitivo da 0,1 m ~ 3 m Rendimento elevato e ampia gamma

Ottieni il miglior prezzo

il metro liquido RS485 di livello del fluido del sensore livellato IP67 del carro armato di 1m ha prodotto

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

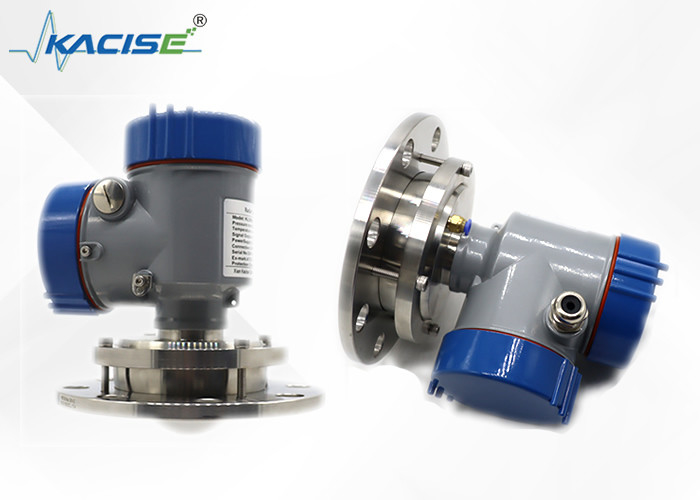

KLD800 Serie 80G Radar Level Gauge PTFE Dimensione dell'antenna Piccolo punto cieco

Attributi del prodotto

Attributo	Valore
Medio	fare riferimento alla descrizione dettagliata
Intervallo di misura	0.05m10/20/30/60/100m
Connessione di processo	fare riferimento alla descrizione dettagliata
Temperatura di processo	-40 ̊220°C
Pressione di processo	-0,12,5 MPa
Dimensione dell'antenna	Antenna a lente 32/34/76 mm
Materiale per antenne	PTFE
Accuratezza	±1/±5 mm
Classe di protezione	Protezione IP67
Frequenza centrale	123 GHz/80 GHz
Angolo di lancio	3°/2°
Fornitore di alimentazione	Due fili /DC24V
Casing	alluminio/plastica/acciaio inossidabile
Fonte di uscita del segnale	protocollo HART a due fili /4...20mA

Descrizione del prodotto

Il misuratore di livello radar della serie KLD-80G è un radar a onde millimetriche ad altissima frequenza 80G con una precisione di misurazione fino a ± 2 mm e una zona cieca minima di 0,05 m.angolo di luce minore, più adatto a condizioni di lavoro complesse come serbatoi di piccolo diametro e bobine di agitazione nel serbatoio.

Con una maggiore penetrabilità e modalità di misurazione multiple,diverse antenne possono essere selezionate in base a diversi settori e miniere per garantire che il radar possa anche misurare in modo stabile e accurato in condizioni complesse come alte temperature, alta pressione e polvere.

L'indicatore di livello radar ad alta frequenza da 80 g ha i vantaggi di bassa manutenzione, alte prestazioni, alta precisione, alta affidabilità e lunga durata.Rispetto agli strumenti di contatto quali condensatori e pesi, ha vantaggi incomparabili.

Caratteristiche chiave

Radar a onde millimetriche, la precisione di misura può raggiungere fino a ±2 mm e la zona cieca minima di misurazione è di 0,05 m.
La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
Una varieta' di antenne, angoli di lancio piu' piccoli, energia piu' concentrata, segnali di eco piu' forti.
Ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
La gamma di segnali dinamici è più ampia e la misurazione dei media a bassa costante dielettrica è più stabile.
Modalità di misurazione multiple, risposta radar in modalità di misurazione rapida.

Specificativi del modello

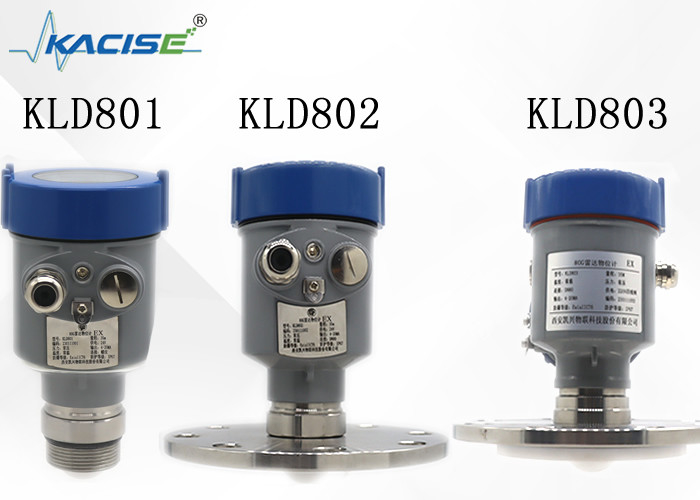

KLD801

Medio:liquido, non corrosivo

Intervallo di misura:0.05m10/20/30/60/100m

Connessione di processo:G11⁄2A / 11⁄2NPT filo / flange ≥ DN40

Temperatura di processo:-40 ̊80°C

Pressione di processo:-0,1·0,3 MPa

Dimensione dell'antenna:Antenna per lenti da 32 mm

Materiale per antenne:PTFE

Accuratezza:± 1 mm

Classe di protezione:Protezione IP67

Frequenza centrale:123 GHz

Angolazione di lancio:3°

Fornitore di alimentazione:Due fili /DC24V

Casco:alluminio/plastica/acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

KLD802

Medio:liquido non corrosivo, liquido leggermente corrosivo

Intervallo di misura:0.1m~10/20/30/60/100m

Connessione di processo:flange ≥ DN80

Temperatura di processo:-40 ∼ 110°C

Pressione di processo:-0,1 ∼1,6 MPa

Dimensione dell'antenna:Antenna per lenti da 32 mm

Materiale per antenne:PTFE

Accuratezza:±1 mm (intervallo inferiore a 35 m) ±5 mm (intervallo compreso tra 35 m e 100 m)

Classe di protezione:Protezione IP67

Frequenza centrale:80 GHz

Angolazione di lancio:3°

Fornitore di alimentazione:due fili /DC24V

Casco:di alluminio/acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

KLD803

Medio:liquido, vapore, schiuma e sostanze corrosive

Intervallo di misura:0.1m10/20/30/60/100m

Connessione di processo:flange ≥ DN50

Temperatura di processo:-40 ̊130°C

Pressione di processo:-0,1 ∼2,5 MPa

Dimensione dell'antenna:Antenna a lente da 34 mm

Materiale per antenne:PTFE

Accuratezza:±1 mm (intervallo inferiore a 35 m) ±5 mm (intervallo compreso tra 35 m e 100 m)

Classe di protezione:Protezione IP67

Frequenza centrale:80 GHz

Angolazione di lancio:3°

Fornitore di alimentazione:due fili /DC24V

Casco:di alluminio/acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

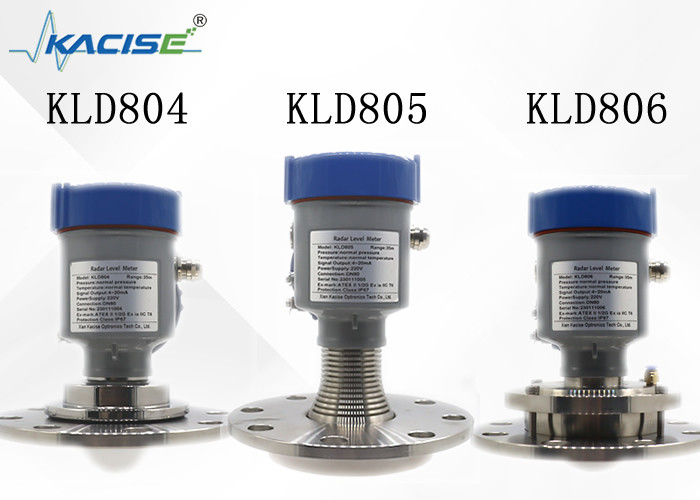

KLD804

Medio:liquido, vapore, schiuma e sostanze corrosive

Intervallo di misura:0.1m~10/20/30/60/100m

Connessione di processo:flange ≥ DN50

Temperatura di processo:-40 ̊130°C

Pressione di processo:-0,1 ∼1,0 MPa

Dimensione dell'antenna:Antenna a lente da 76 mm

Materiale per antenne:PTFE

Accuratezza:± 1 mm

Classe di protezione:Protezione IP67

Frequenza centrale:80 GHz

Angolazione di lancio:2°

Fornitore di alimentazione:due fili /DC24V

Casco:alluminio/plastica/acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

KLD805

Medio:liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione

Intervallo di misura:0.1m~10/20/30/60/100m

Connessione di processo:flange ≥ DN80

Temperatura di processo:-40 ∼200°C

Pressione di processo:-0,1 ∼2,5 MPa

Dimensione dell'antenna:Antenna a lente da 76 mm

Materiale per antenne:PTFE/riempimento complessivo

Accuratezza:± 1 mm

Classe di protezione:Protezione IP67

Frequenza centrale:80 GHz

Angolazione di lancio:3°

Fornitore di alimentazione:due fili /DC24V

Casco:alluminio / plastica / acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

KLD806

Medio:solido, contenitore di stoccaggio, contenitore di processo, applicazione di polvere forte

Intervallo di misura:0.3m~10/20/30/60/100m

Connessione di processo:flange ≥ DN100

Temperatura di processo:-40 ∼ 110°C

Pressione di processo:-0,1 ∼0,3 MPa

Dimensione dell'antenna:L'antenna dell'obiettivo da 76 mm (purga opzionale)

Materiale per antenne:PTFE

Accuratezza:± 5 mm

Classe di protezione:Protezione IP67

Frequenza centrale:80 GHz

Angolazione di lancio:3°

Fornitore di alimentazione:due fili /DC24V

Casco:alluminio/plastica/acciaio inossidabile

Fonte di segnale:protocollo HART a due fili /4...20mA

Diagramma di connessione dell'installazione

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Fornitore di energia

Tipo	Descrizione
(4 ¢ 20) mA/HART ((2 fili)	L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.
(4 ¢ 20) mA ((4 fili/6 fili)	La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei è utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).
RS485/Modbus	La fonte di alimentazione deve essere alimentata separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentazione e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).

Diagramma di connessione

Guida alla sicurezza

Si prega di osservare i requisiti della normativa locale sull'installazione elettrica!

Tutti gli interventi sui componenti elettrici dello strumento devono essere eseguiti da professionisti formati.

Controllare l'indicazione del nome dello strumento per accertarsi che il disciplinare del prodotto soddisfi le vostre esigenze.Si prega di verificare che la tensione di alimentazione sia conforme ai requisiti riportati sulla targhetta dello strumento.

Grado di protezione

Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, si prega di garantire l'impermeabilità della testa di tenuta del cavo.

Come garantire che l'impianto soddisfi i requisiti IP67:

Assicurarsi che la testina non sia danneggiata.
Assicurati che il cavo non sia danneggiato.
Si prega di verificare che i cavi utilizzati soddisfino i requisiti della normativa relativa alle connessioni elettriche.
Prima di entrare nell'interfaccia elettrica, piegare il cavo verso il basso per assicurarsi che l'acqua non scorra nell'alloggiamento.
Ti prego, stringi la ghiandola del cavo.
Si prega di collegare l'interfaccia elettrica non utilizzata con una spina cieca.

Dimensione della cassa

Unità in mm:
