Introduzione

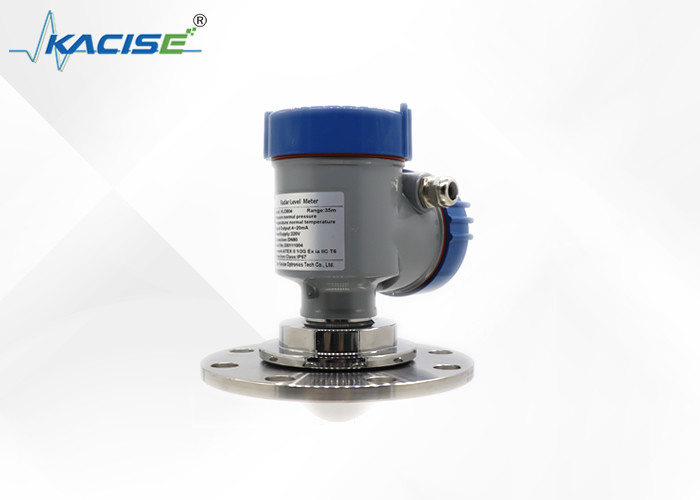

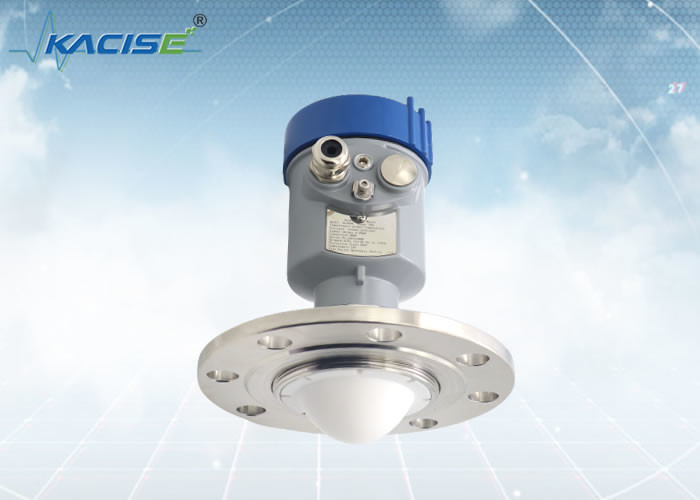

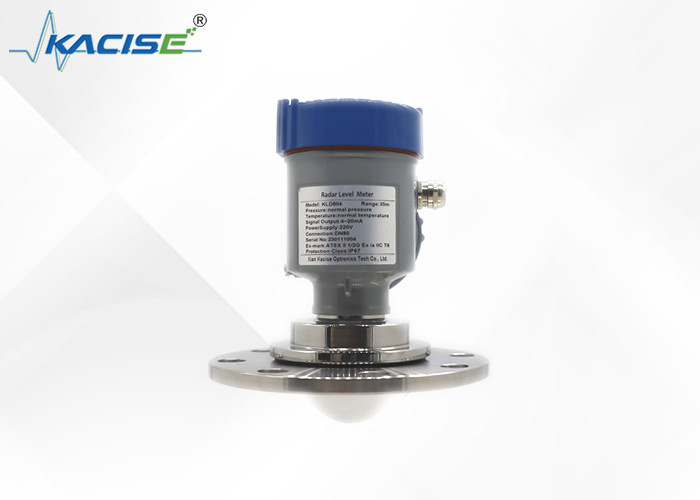

Il KLD804 80GHz Radar Liquid Level Transmitter è un dispositivo altamente efficiente.Funzionamento con alimentazione da 15 a 28 VDC, utilizza la tecnologia radar a 80 GHz per misurare con precisione i livelli di liquido, fornendo dati accurati e affidabili per le operazioni industriali.

Caratteristica

Condizioni di lavoro sul posto

Il dispositivo sottoposto a prova è un evaporatore raffinato, che evapora il contenuto di acqua nel mezzo per ottenere etanolo di maggiore purezza, agitazione a più strati e schiuma da 5-6 cm.
Nota: lo strumento di misura del livello del liquido utilizzato in precedenza è un trasmettitore di pressione differenziale a doppia flange e l'effetto di misurazione non è soddisfacente.

Processo di misura
Questo è un miglioramento dello schema di misurazione. Poiché la porta di installazione del reattore è limitata e la porta di installazione è inclinata e non verticale,il misuratore di livello radar deve essere installato verticalmente in cima per ottenere i migliori risultati di misurazione;Al momento dell'installazione iniziale, sebbene sia stato installato in diagonale, l'indicatore di livello radar 80G FM ha un angolo di lancio relativamente piccolo e il segnale non è influenzato dalla lama agitata.Dopo il debugging, può essere misurato.

Dimensione della cassa

Unità in mm:

Metodo di installazione

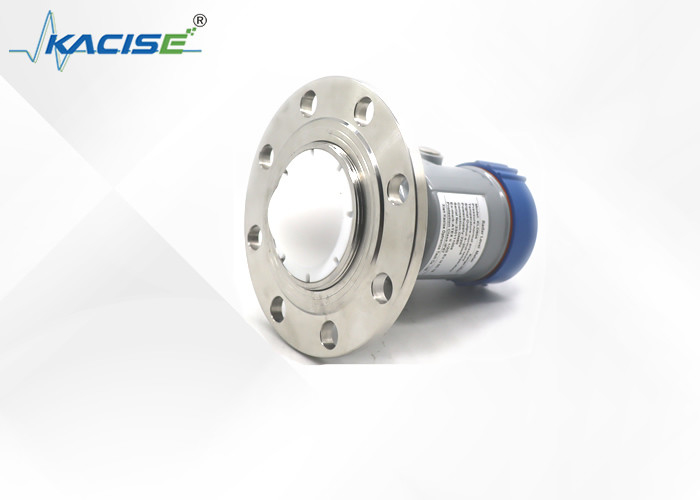

Installazione delle flange

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

• Piano di riferimento
• centro del vaso o asse di simmetria

Installazione di sollevamento

Nota: evitare vibrazioni, forti interferenze elettromagnetiche e carichi durante l'installazione.

Metodo di disallineamento:
1. calibrazione on-line: apparecchiature di processo in loco devono interrompere la produzione;
2. calibrazione del punto di riferimento: impostazione a scala completa;
3. calibrazione del computer superiore: resistore 250Ω, convertitore Hart, interfaccia USB sono richiesti.

Risultati e analisi delle misurazioni
Dopo le prove in loco, il trasmettitore di livello radar modulato a frequenza di 80 GHz DCRD1000B4 è stato applicato con successo alla misurazione del livello della soluzione di etanolo nell'evaporatore,che supera l'influenza del vapore, schiuma e agitazione sulla misura, e ottiene un effetto di misura soddisfacente per gli utenti.

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata ai costi per i nostri clienti OEM.

Cosa potremmo offrire:
La gamma comprende versione/colore della shell personalizzata, tipo di thread ((G-Thread/NPT Thread), Software personalizzato, stampe, manuale e catalogo.Il modulo radar è disponibile per certo..
