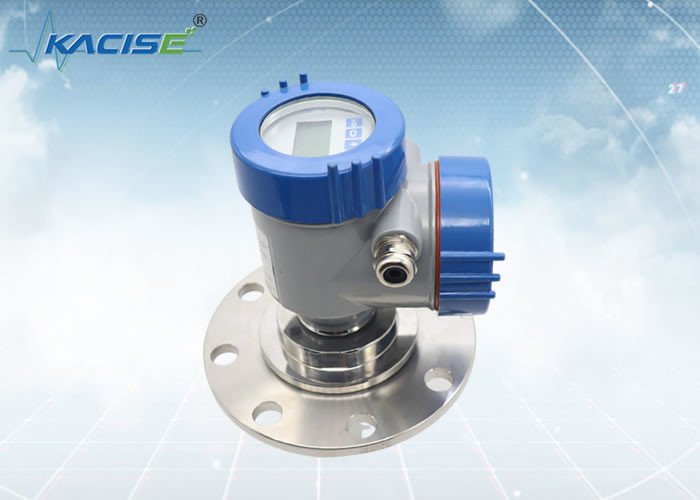

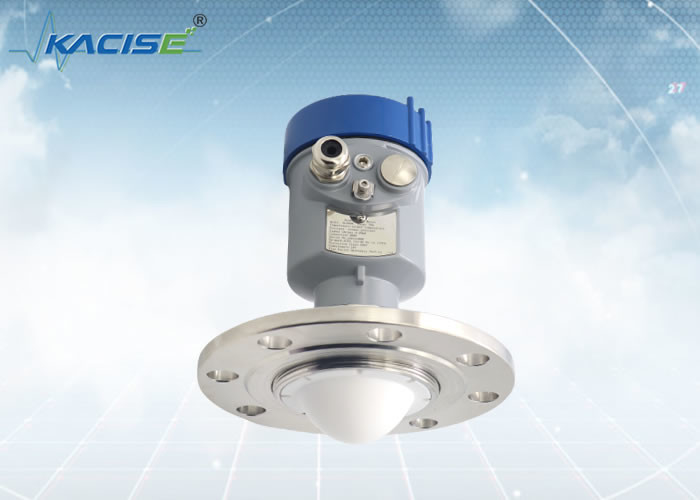

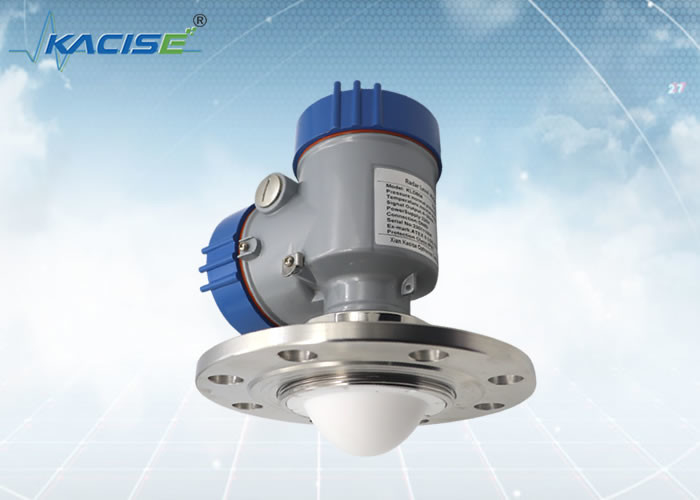

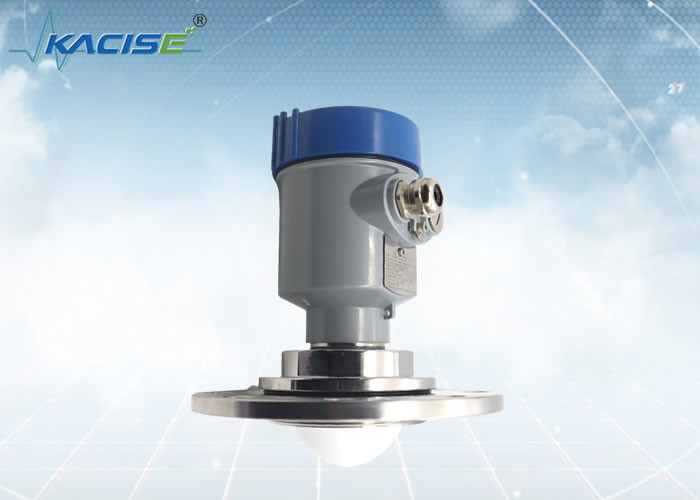

Trasmettitore livellato montato flangiato di per sé sicuro del radar KLD804 più di alta risoluzione

Sensore livellato del radar di KLD804 80G FM

Introduzione

Prodotto del radar dell'onda FMCW di modulazione di frequenza di KLD804 76-81GHz (inoltre ha chiamato il radar dell'onda di millimetro), usa una banda di onda di millimetro con alta frequenza, può individuare i più piccoli obiettivi e raggiungere il posizionamento più preciso che il radar a microonde con riservatezza più di alta risoluzione e più forte. Di conseguenza, ha applicazioni importanti nella rilevazione interurbana dell'obiettivo, forte fumo ed ambiente della polvere, la rappresentazione interurbana, la rappresentazione multispettrale, ecc.

Caratteristica

(1) basato sul chip auto-in via di sviluppo di radiofrequenza dell'onda millimetrica per raggiungere un'architettura più compatta di radiofrequenza;
(2) più alto rapporto segnale-rumore, quasi inalterato dalle fluttuazioni livellate;
(3) l'accuratezza di misura è di accuratezza livella del millimetro (1mm), che può essere usato per della la misura livella della metrologia;
(4) l'area cieca di misura è piccola (3cm) e l'effetto di misurazione del livello liquido di piccoli serbatoi è migliore;
(5) l'angolo d'apertura può raggiungere 3° e l'energia è messa a fuoco, efficacemente evitando l'interferenza falsa di eco;
(6) il segnale ad alta frequenza, può efficacemente misurare il livello di medium con la costante dielettrica bassa (ε≥1.5);
(7) forti anti-interferenza, quasi inalterato dai cambiamenti della polvere, del vapore, di temperatura e di pressione;
(8) l'antenna adotta la lente di PTFE, che è efficace materiale anticorrosivo e d'attaccatura;
(9) ricerca degli errori a distanza di sostegno e aggiornamento a distanza, ridurre tempo di attesa e migliorare efficienza del lavoro;
(10) sostiene il telefono cellulare Bluetooth che mette a punto, che è conveniente per il lavoro di manutenzione del personale in loco.

Dimensione di rivestimento

Unità nel millimetro:

Metodo dell'installazione

Installazione della flangia

Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.

• piano di riferimento
• centro della nave o asse della simmetria

Sollevamento dell'installazione

Nota: Eviti prego la vibrazione, il forte disturbo elettromagnetico ed i carichi durante l'installazione.

Metodo di cattivo allineamento:
1. calibratura online: l'attrezzatura trattata in loco deve fermare la produzione;
2. calibratura del punto di riferimento: regolazione completa;
3. calibratura superiore del computer: 250Ω la resistenza, il convertitore di Hart, interfaccia di USB è richiesta.

Definizione dell'interfaccia di comunicazione a distanza 4G

• Interfaccia di comunicazione: L'interfaccia di comunicazione RS485 ed il protocollo di Modbus-RTU sono sostenuti.
• Interfaccia fisica: l'interfaccia industriale standard M20 senza cuciture è collegata con l'attrezzatura dello strumento.
• Materiale: coperture ad alta resistenza di acciaio inossidabile 304, antipolvere e protetto contro le esplosioni
• Trasmissione a distanza: la trasmissione senza fili a distanza incorporata senza cuciture è collegata con la piattaforma della nuvola di Feilian.
• Pacchetti software: PC di sostegno e terminale mobile per osservare direttamente i dati.
• Grado di protezione: grado industriale IP67 di protezione.
• Stati di servizio: temperatura ambiente: - 20 ℃ - una temperatura relativa di 70 ℃: 5-85%.
• Temperatura di stoccaggio: - 40 ℃ - ℃ 85.
• Tensione in ingresso: ampia alimentazione elettrica di tensione di sostegno 12~24V. [Il requisito di potere di potere supply>10W, cioè, la corrente d'uscita del ≥ 1A dell'alimentazione elettrica]
• Consumo di energia corrente: misurato nell'ambito dell'alimentazione elettrica 24V:
• Trasmissione di comunicazione: media 30mA~60mA
• Appoggio online: 15mA~20mA in media
• Giri al minimo fuori linea: 10mA~20mA in media

La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.

Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
