Name: Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Casa. > prodotti > Misuratore di livello dei fluidi >

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido

Sensore livellato del radar del magazzino del grano

Trasmettitore livellato 76mm del radar di prodotto solido

Sensore livellato del radar DN100

Luogo di origine:

La Cina

Marca:

KACISE

Certificazione:

Numero di modello:

KLD806

Contattaci

Chiedi un preventivo

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido

Dettagli del prodotto

Medium:

solido, contenitori di stoccaggio, contenitore trattato, forte applicazione della polvere

Campo di misura:

0.3m~10/20/30/60/100m

Collegamento trattato:

≥ DN100 della flangia

Temperatura trattata:

-40~110℃

Pressione trattata:

-0.1~0.3MPa

Dimensione dell'antenna:

antenna di lente di 76mm (purga facoltativa)

Materiale dell'antenna:

PTFE

Accuratezza:

±5mm

Classe di protezione:

IP67

Frequenza concentrare:

80GHz

Angolo di lancio:

3°

Alimentazione elettrica:

DC24V/DC12~24V /AC220V

Intelaiatura:

acciaio inossidabile di alluminio/di plastica/

Uscita del segnale:

4… 20mA/HART protocol/RS485 Modbus

Evidenziare:

Sensore livellato del radar del magazzino del grano

Trasmettitore livellato 76mm del radar di prodotto solido

Sensore livellato del radar DN100

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

Cartone

Tempi di consegna

5-8 giorni del lavoro

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

100+

Prodotti correlati

Video

Controller di visualizzazione della serie KDI che supporta la comunicazione multi-macchina

Ottieni il miglior prezzo

Video

Controller di visualizzazione della serie KDI con interfaccia di impostazione dei parametri interni aperta Alta precisione e risoluzione 0.1

Ottieni il miglior prezzo

Video

Controller di visualizzazione di misurazione della serie KDI accurato con commutazione di ingressi a indici multipli e compensazione della temperatura

Ottieni il miglior prezzo

Video

Controller di visualizzazione di colonne luminose della serie KDI con misurazione digitale e analogica

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

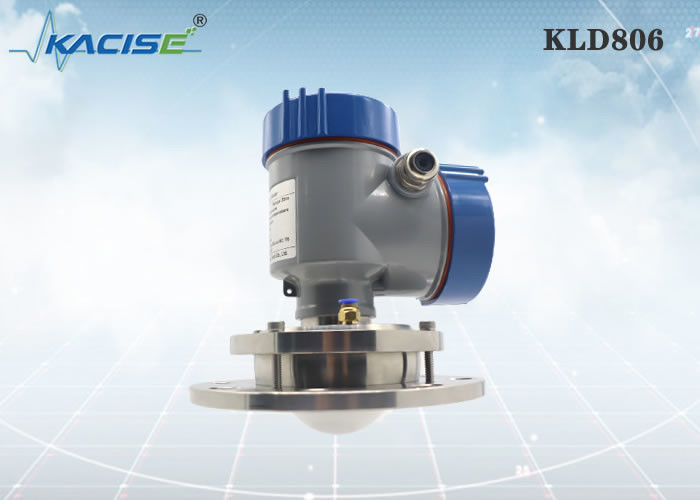

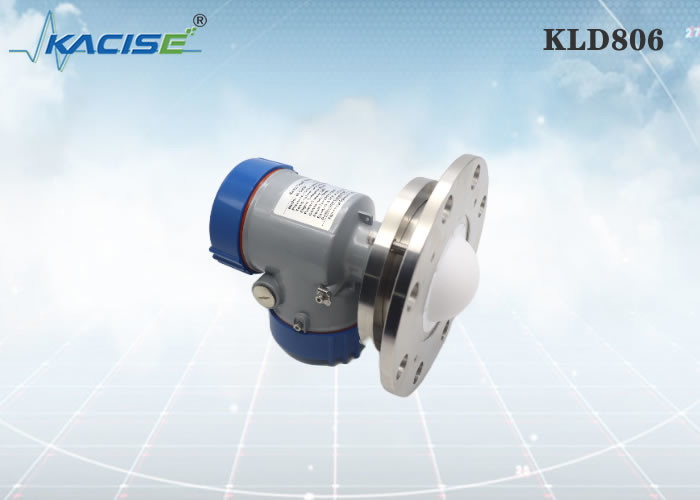

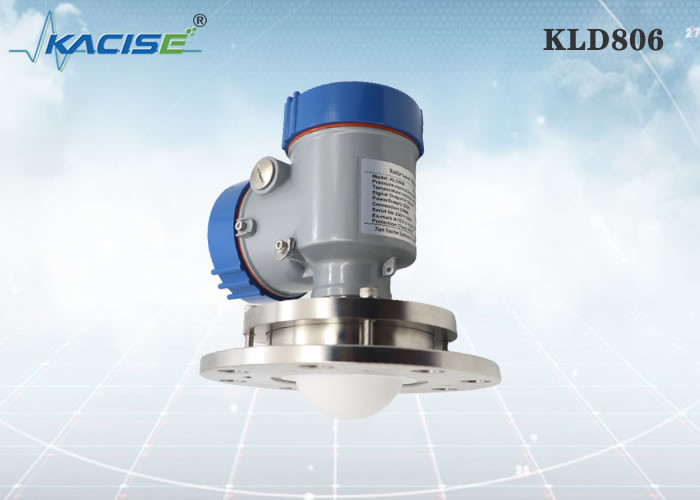

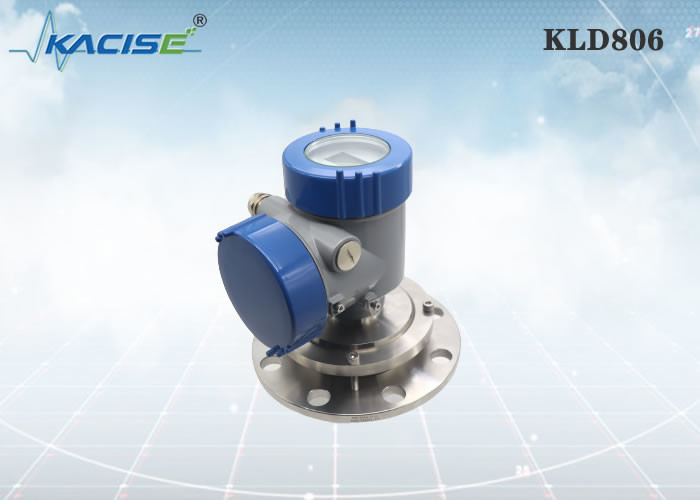

Sensore livellato del radar di KLD806 80G FM

Introduzione

La misura livellata del radar del silo utilizza un generatore di impulsi e un sensore del materiale di riempimento del recipiente del grano per determinare il livello di solidi presenti nel silo. L'impulso è trasmesso giù un cavo o una barretta del contatto, quindi ritorna quando incontra il cambiamento in dielettrico segnato tramite lo spostamento da aria al grano.

Caratteristica

80GHz ad alta frequenza, più fuoco
Un tipo di antenna di PTFE, nessun cavo, barretta, o struttura di goccia.
Adatto applicazioni lunghe/alte/strette
Non colpito dai mutamenti, dalla polvere o dai vapori di temperatura
La costante dielettrica > 2 è raccomandata
Piccolo servizio dell'OEM in lotti di sostegno

KLD806

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 0

Medium: solido, contenitori di stoccaggio, contenitore trattato,

forte applicazione della polvere

Campo di misura: 0.3m~10/20/30/60/100m

Collegamento trattato: ≥ DN100 della flangia

Temperatura trattata: -40~110℃

Pressione trattata: -0.1~0.3MPa

Dimensione dell'antenna: antenna di lente di 76mm (purga facoltativa)

Materiale dell'antenna: PTFE

Accuratezza: ±5mm

Classe di protezione: IP67

Frequenza concentrare: 80GHz

Angolo di lancio: 3°

Alimentazione elettrica: /DC24V bifilare

/DC12 a quattro vie ~24V

/AC220V a quattro vie

Intelaiatura: acciaio inossidabile di alluminio/di plastica/

Uscita del segnale: protocollo bifilare di /4...20mA/HART

4… 20mA/a quattro vie RS485 Modbus

Dimensioni

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 1

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 2

Installazione

installazione 1.Flange

Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.

①piano di riferimento

②centro della nave o asse della simmetria

installazione 2.Hoisting

Requisiti dell'installazione

Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 7

Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 10

Diagramma di collegamento dell'installazione:

L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.

Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 11

Dimensioni

Dimensione di rivestimento
Unità nel millimetro:

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 12

Produzione:

Sensore livellato del radar KLD806/trasmettitore per la misurazione del magazzino del grano e del prodotto solido 13

La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
