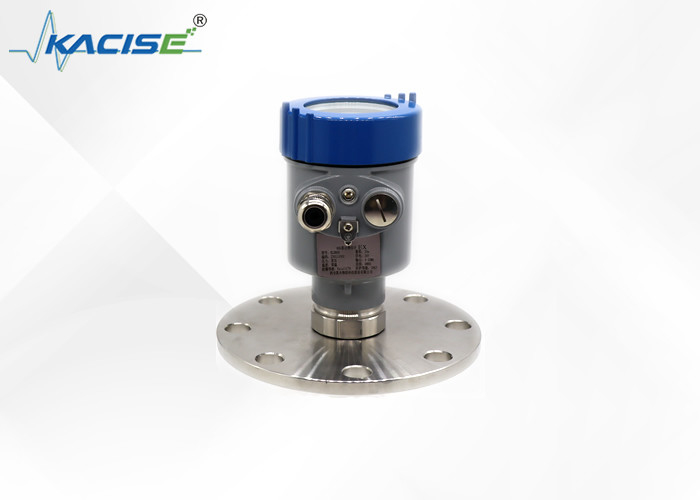

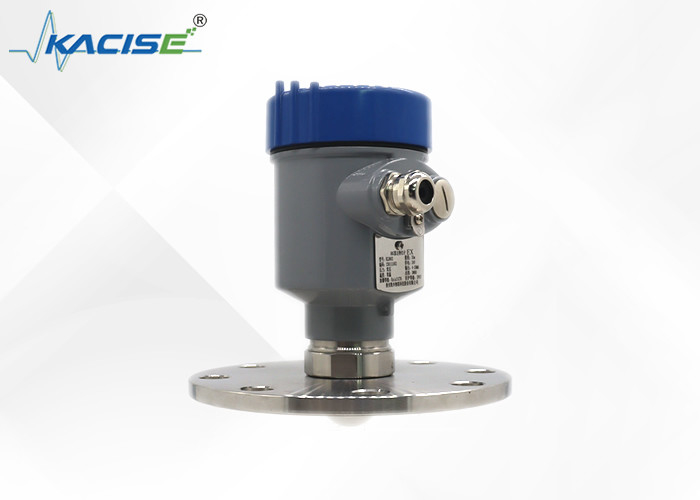

Name: KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

Casa. > prodotti > Misuratore di livello dei fluidi >

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz

Trasmettitori livellati del materiale di riempimento del radar

Trasmettitore livellato del radar del compatto di FMCW

Metro livellato 30mm del radar dell'acqua di fiume

Place of Origin:

CHINA

Marca:

KACISE

Certificazione:

Numero di modello:

KLD802

Documento:

KLD800 Series Radar Level S...v1.pdf

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Medio:

liquido anti corrosivo, liquido leggermente corrosivo

Campo di misura:

0.1m~10/20/30/60/100m

Collegamento trattato:

≥ DN80 della flangia

Temperatura trattata:

-40~110℃

Pressione di processo:

-0.1~1.6MPa

Dimensione dell'antenna:

antenna di lente di 32mm

Materiale dell'antenna:

Riempimento di PTFE/overall

Accuratezza:

±1mm/±5mm

Classe di protezione:

Protezione IP67

Frequenza centrale:

80 GHz

Angolo di lancio:

3°

Fornitore di alimentazione:

DC24V/DC12~24V /AC220V

Casing:

acciaio inossidabile di alluminio/di plastica/

Sottoscrizione del segnale:

4… 20mA/HART protocol/RS485 Modbus

Evidenziare:

Trasmettitori livellati del materiale di riempimento del radar

Trasmettitore livellato del radar del compatto di FMCW

Metro livellato 30mm del radar dell'acqua di fiume

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

Cartone

Tempi di consegna

5-8 giorni del lavoro

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

100+

Prodotti correlati

Video

Controller di visualizzazione della serie KDI che supporta la comunicazione multi-macchina

Ottieni il miglior prezzo

Video

Controller di visualizzazione della serie KDI con interfaccia di impostazione dei parametri interni aperta Alta precisione e risoluzione 0.1

Ottieni il miglior prezzo

Video

Controller di visualizzazione di misurazione della serie KDI accurato con commutazione di ingressi a indici multipli e compensazione della temperatura

Ottieni il miglior prezzo

Video

Controller di visualizzazione di colonne luminose della serie KDI con misurazione digitale e analogica

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz

Introduzione

Il KLD802 80G FMCW Compact Radar Liquid Level Transmitter è uno strumento essenziale per il monitoraggio delle acque fluviali.Il suo design compatto lo rende conveniente per l'installazione e il funzionamentoEssa misura e trasmette efficacemente i dati, consentendo una valutazione e una gestione accurate delle condizioni delle acque fluviali.

Caratteristica

Misurazione senza contatto con principio di funzionamento FMCW;
L'angolo del fascio è ridotto ed è più facile per lo strumento evitare interferenze da un eventuale ostacolo;
La dimensione dell'antenna del radar è piccola ed è facile da installare; la zona morta superiore è più piccola ed è più adatta per il monitoraggio delle acque fluviali;

KLD802

Medio: liquido non corrosivo, liquido leggermente corrosivo
Distanza di misura: 0,1 m~10/20/30/60/100 m
Connessione di processo: flange ≥ DN80
Temperatura di processo: -40 ∼110°C
Pressione di processo: -0,11,6 MPa

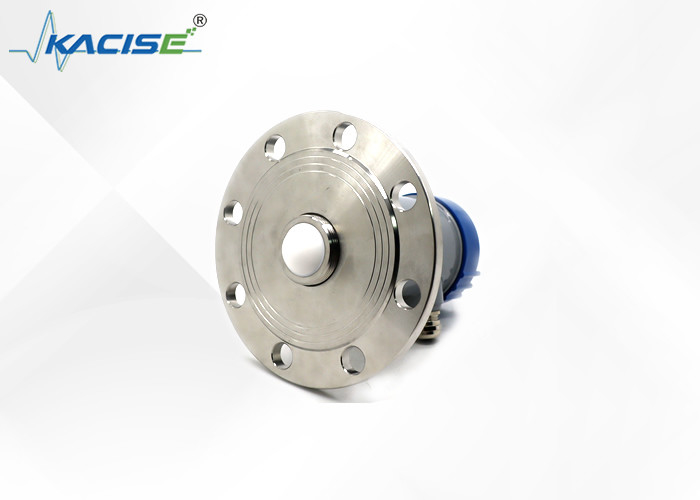

Dimensione dell'antenna: antenna a lente da 32 mm
Materiale dell'antenna: PTFE
Accuratezza: ±1 mm (intervallo inferiore a 35 m)
±5 mm (intervallo tra 35m e 100m)
Classe di protezione: IP67
Frequenza centrale: 80 GHz
Angolo di lancio: 3°
Fornitore di alimentazione: due fili /DC24V
a quattro fili /DC12~24V
quattro fili /AC220V
Casing: alluminio/acciaio inossidabile
Fonte di segnale: due fili /4...20mA/protocollo HART
quattro fili / 4...20mA/ RS485 Modbus

Installazione

1.Installazione di flange

Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.

① Piano di riferimento

② centro del vaso o asse di simmetria

2.Installazioni di sollevamento

Requisiti di installazione

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come agitare le pale, ecc.

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz 5

In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz 8

Disegno di connessione dell'impianto:

L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.

Un collegamento troppo lungo influenzerà le prestazioni del radar.

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz 9

Dimensioni

Dimensione della cassa
Unità in mm:

KLD802 80G FMCW Compact Radar Trasmettitori di livello liquido per il monitoraggio dell'acqua fluviale, frequenza centrale 80GHz 10

Produzione:

Xi'an Kacise Optronics Tech Co., Ltd si considera un fornitore e produttore di soluzioni. Offriamo la massima flessibilità e un'offerta ottimizzata ai costi per i nostri clienti OEM.
Cosa potremmo offrire:
La gamma include versione/colore della shell personalizzata, tipo di thread ((G-Thread/NPT Thread), Software personalizzato, stampe, manuale e catalogo.Il modulo radar è disponibile per certo..
