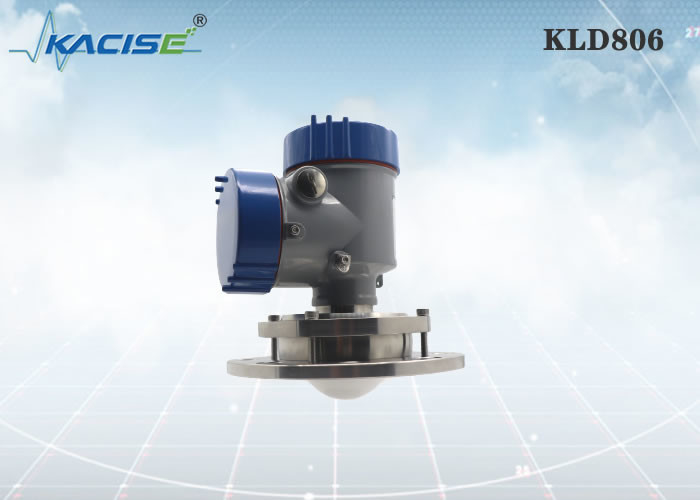

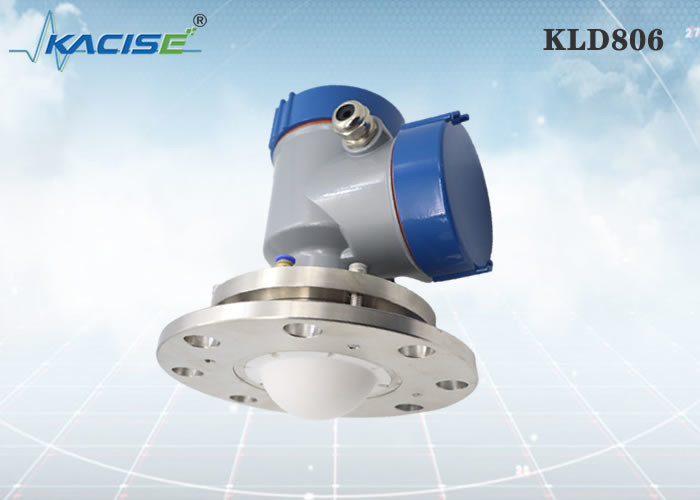

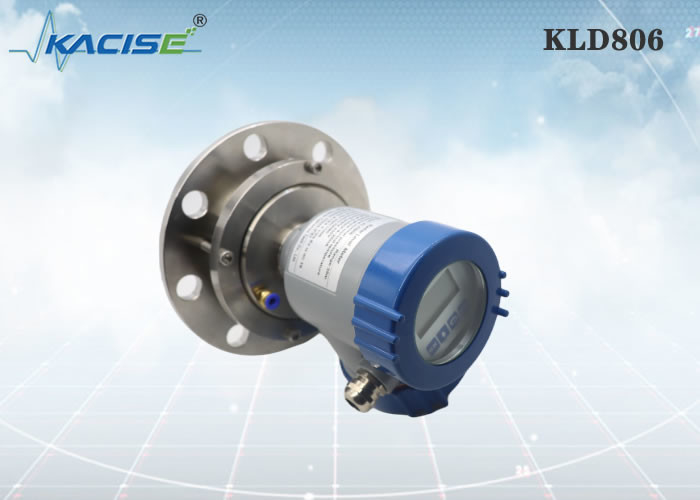

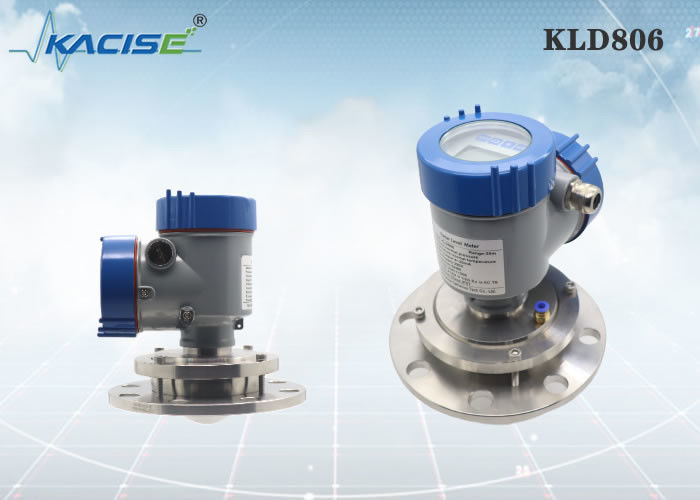

KLD806 Sensore di livello del radar a fascio con montaggio a flange e angolo di raggio piccolo
Introduzione
Angolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.
Maggiore è la dimensione dell'antenna e minore è l'angolo α del fascio, minori sono gli echi di interferenza generati.
Per misure più accurate, evitare di installare dispositivi interni (come interruttori di limite, sensori di temperatura, basi, anelli di vuoto, bobine di riscaldamento, deflettori, ecc.)) nell'intervallo del fascio di segnale.
Caratteristica
- Alta frequenza 80GHz, maggiore concentrazione
- Un tipo di antenna in PTFE, senza cavi, barre o strutture di caduta.
- Adatti ad applicazioni lunghe/alte/strette
- Non influenzato da variazioni di temperatura, polveri o vapori
- Si raccomanda una costante dielettrica > 2
- Supporto al servizio OEM per piccoli lotti- Sì.
|
KLD806
|
Medio: solido, contenitore di stoccaggio, contenitore di processo,
applicazione di polvere forte
Distanza di misura: 0,3 m~10/20/30/60/100 m
Connessione di processo: flange ≥ DN100
Temperatura di processo: -40 ∼110°C
Pressione di processo: -0,1 ∼0,3 MPa
Dimensione dell'antenna: antenna a lente da 76 mm (purga opzionale)
Materiale dell'antenna: PTFE
Accuratezza: ±5 mm
Classe di protezione: IP67
Frequenza centrale: 80 GHz
Angolo di lancio: 3°
Fornitore di alimentazione: due fili /DC24V
a quattro fili /DC12~24V
quattro fili /AC220V
Casing: alluminio/plastica/acciaio inossidabile
Fonte di segnale: due fili /4...20mA/protocollo HART
quattro fili 4...20mA/ RS485 Modbus
|
Dimensioni
Installazione
1.Installazione di flange
Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.
① Piano di riferimento
② centro del vaso o asse di simmetria
2.Installazioni di sollevamento
Requisiti di installazione
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.
In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.
Disegno di connessione dell'impianto:
L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.
Un collegamento troppo lungo influenzerà le prestazioni del radar.
Dimensioni
Dimensione della cassa
Unità in mm:
Produzione:
