| Luogo di origine: | La Cina |
| Marca: | Kacise |
| Numero di modello: | KLD806 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Medium: | solido, contenitori di stoccaggio, contenitore trattato, forte applicazione della polvere | Campo di misura: | 0.3m~10/20/30/60/100m |
|---|---|---|---|
| Collegamento trattato: | ≥ DN100 della flangia | Temperatura trattata: | -40~110℃ |
| Pressione trattata: | -0.1~0.3MPa | Dimensione dell'antenna: | antenna di lente di 76mm (purga facoltativa) |
| Materiale dell'antenna: | PTFE | Accuratezza: | ±5mm |
| Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
| Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V/DC12~24V /AC220V |
| Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 Modbus |
| Evidenziare: | Sensore livellato del radar del carbone,PTFE Hart Based Radar Level Sensor,Trasmettitore livellato del radar dell'installazione della flangia |
||

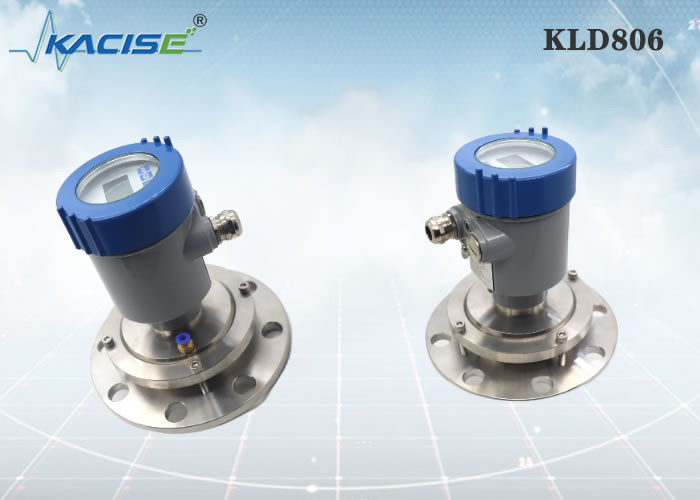

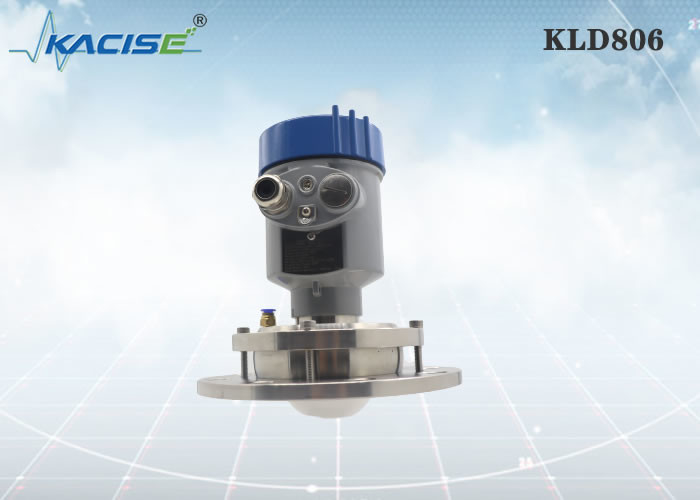

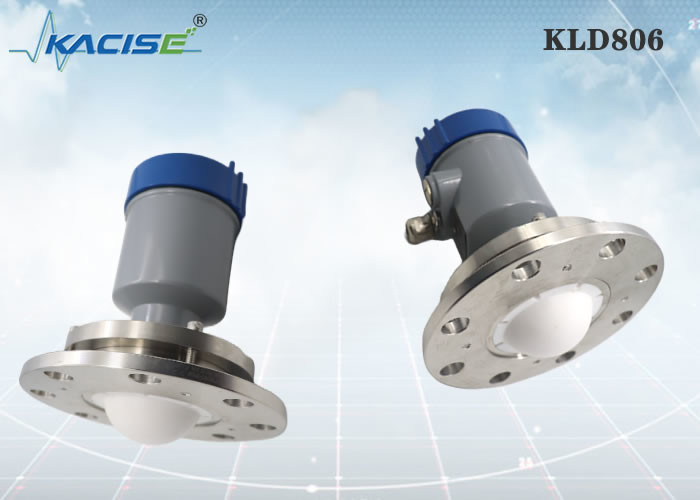

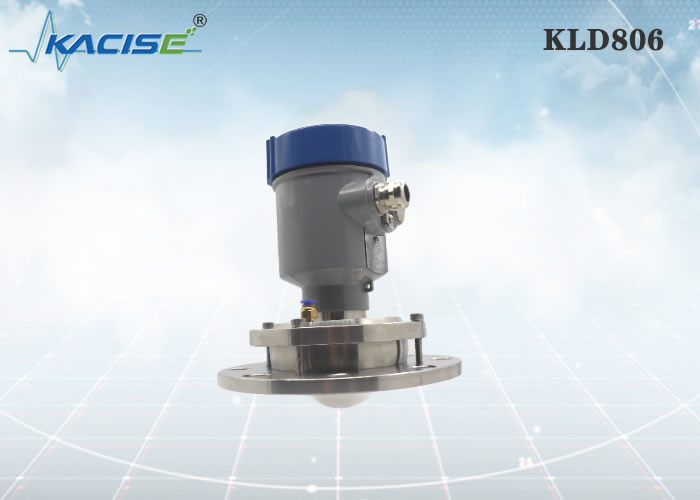

Sensore livellato del radar di KLD806 80G FM
Introduzione
Tecnologia per la misura livellata del silo
Lo stato dell'industria dell'agricoltura e della scala delle operazioni nell'odierno mercato ha richiesto gli strumenti più efficaci per la gestione del grano. Dove un sistema di controllo livellato del silo del passato potrebbe usare i metodi manuali o meccanici per determinare i livelli del grano, molti del silos utilizzato oggi sono massicci, rendendo questi sistemi altamente poco pratici. Oggi, di radar livello del silo è un metodo popolare per la progettazione dello strumento livello del recipiente efficiente di misura. La misura livellata del radar del silo utilizza un generatore di impulsi e un sensore del materiale di riempimento del recipiente del grano per determinare il livello di solidi presenti nel silo. L'impulso è trasmesso giù un cavo o una barretta del contatto, quindi ritorna quando incontra il cambiamento in dielettrico segnato tramite lo spostamento da aria al grano. Il sistema poi calcola il momento di viaggio dell'impulso di determinare la misura livellata del silo di grano. Un altro metodo di monitoraggio senza fili del recipiente impiega i sensori ultrasonici per lanciare e ricevere un impulso meccanico che individua ad un cambiamento basato a livello di densità. Questi sistemi sono relativamente piccoli e tendono ad essere altamente redditizi. Tuttavia, poiché le onde sonore sono colpite sia da umidità che dalla temperatura ambiente, i monitor di livello ultrasonici del recipiente non sono ideali per gli ambienti umidi o quel a fluttuazione significativa incline della temperatura. Una soluzione più robusta, sensori livellati del silo del laser non richiede contatto e può individuare esattamente i livelli del grano ad un a lungo raggio. Questi sistemi di controllo senza fili del recipiente sono di meno conforme ad interferenza ambientale ed eseguiranno bene anche in grazie alti e stretti del silos al loro stile concentrato del fascio della misura.
Caratteristica
|
KLD806
|
Medium: solido, contenitori di stoccaggio, contenitore trattato, forte applicazione della polvere Campo di misura: 0.3m~10/20/30/60/100m Collegamento trattato: ≥ DN100 della flangia Temperatura trattata: -40~110℃ Pressione trattata: -0.1~0.3MPa Dimensione dell'antenna: antenna di lente di 76mm (purga facoltativa) Materiale dell'antenna: PTFE Accuratezza: ±5mm Classe di protezione: IP67 Frequenza concentrare: 80GHz Angolo di lancio: 3° Alimentazione elettrica: /DC24V bifilare /DC12 a quattro vie ~24V /AC220V a quattro vie Intelaiatura: acciaio inossidabile di alluminio/di plastica/ Uscita del segnale: protocollo bifilare di /4...20mA/HART 4… 20mA/a quattro vie RS485 Modbus |
Dimensioni
Installazione
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
