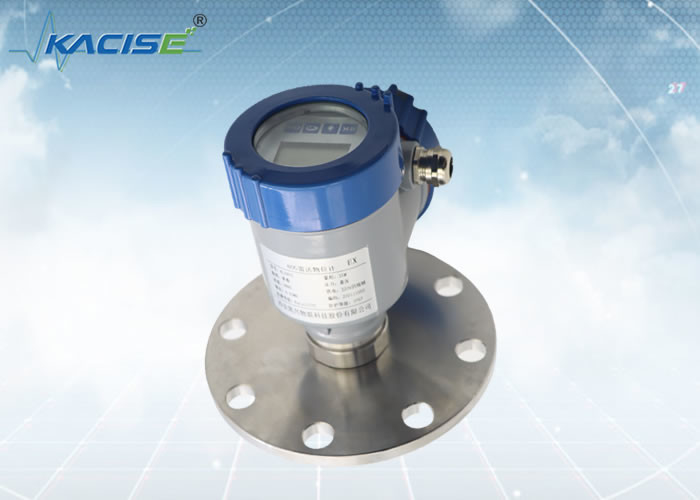

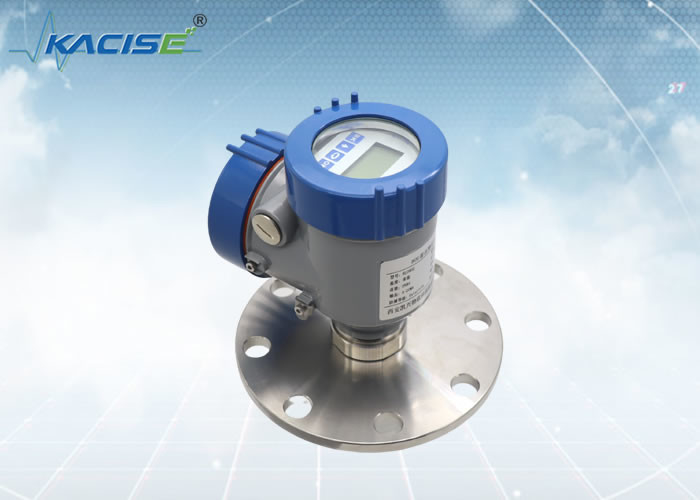

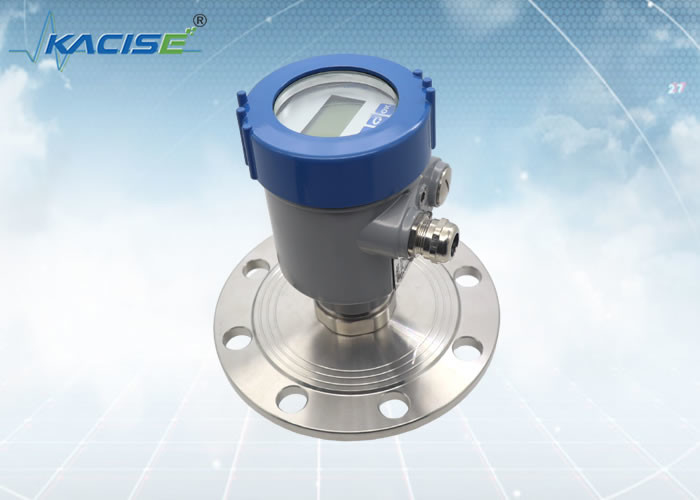

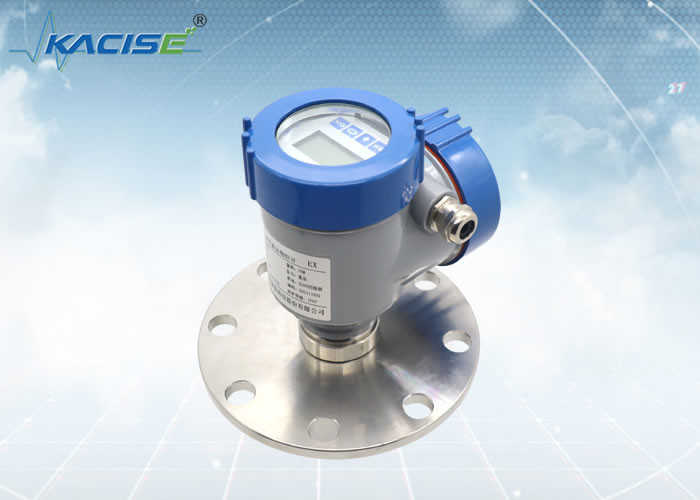

Sensore livellato del radar di KLD802 80G FM
Introduzione
I benefici di scelta del protocollo di HART pricipalmente includono; capacità digitale, capacità analogica, disponibilità & interoperabilità. Questo protocollo può anche essere utilizzato con differenti dispositivi e sensori. A dispositivi basati a protocollo di HART sono accettati estesamente nelle industrie.
Comunicazione ed incaricare
Lo strumento può essere messo a punto con il LCD sul sito ed il software superiore facoltativo può anche essere messo a punto sul PC. La comunicazione fra lo strumento ed il PC è effettuata con i seguenti modi:
1. USB al cavo della porta seriale RS485 (sistema a quattro vie);
2. USB al cavo della porta seriale di TTL (sistema bifilare);
3. USB al Hart-modem (sistema bifilare) per la comunicazione.
4. Con la ricerca degli errori di Bluetooth dei telefoni cellulari, la ricerca degli errori in loco è più sicura e più conveniente.
5. 4G rete, ricerca degli errori a distanza tramite il modulo a distanza.
Caratteristica
· Accuratezza di misura
L'accuratezza di misura del metro livellato a modulazione di frequenza del radar di onda continua del terahertz è ±1mm. Misura affidabile e di alta precisione. Realmente riduce il carico di lavoro degli operatori del campo.
·Sensibilità
Ha sensibilità regolabile tre. Quando l'alta sensibilità è selezionata, il tempo di reazione del radar è più di meno di 1S.
|
KLD802
|
Medium: liquido anti corrosivo, liquido leggermente corrosivo
Campo di misura: 0.1m~10/20/30/60/100m
Collegamento trattato: ≥ DN80 della flangia
Temperatura trattata: -40~110℃
Pressione trattata: -0.1~1.6MPa
Dimensione dell'antenna: antenna di lente di 32mm
Materiale dell'antenna: PTFE
Accuratezza: ±1mm (gamma inferiore a 35m)
±5mm (gamma fra 35m e 100m)
Classe di protezione: IP67
Frequenza concentrare: 80GHz
Angolo di lancio: 3°
Alimentazione elettrica: /DC24V bifilare
/DC12 a quattro vie ~24V
/AC220V a quattro vie
Intelaiatura: acciaio di alluminio/sainless
Uscita del segnale: protocollo bifilare di /4...20mA/HART
a quattro vie/4… 20mA/RS485 Modbus
|
Installazione
installazione 1.Flange
Nel usando l'installazione della flangia, la distanza minima fra lo strumento e la parete del carro armato dovrebbe essere 200mm.
①piano di riferimento
②centro della nave o asse della simmetria
installazione 2.Hoisting
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
