| Luogo di origine: | La Cina |
| Marca: | Kacise |
| Numero di modello: | KLD802 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Packaging Details: | carton |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Medium: | liquido anti corrosivo, liquido leggermente corrosivo | Campo di misura: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| Collegamento trattato: | ≥ DN80 della flangia | Temperatura trattata: | -40~110℃ |
| Pressione trattata: | -0.1~1.6MPa | Dimensione dell'antenna: | antenna di lente di 32mm |
| Materiale dell'antenna: | Riempimento di PTFE/overall | Accuratezza: | ±1mm/±5mm |
| Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
| Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V/DC12~24V /AC220V |
| Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 Modbus |
| Evidenziare: | Sensore radar RS485,Sensore radar di rivestimento di acciaio inossidabile,sistema di controllo del livello dell'acqua 20mA |
||

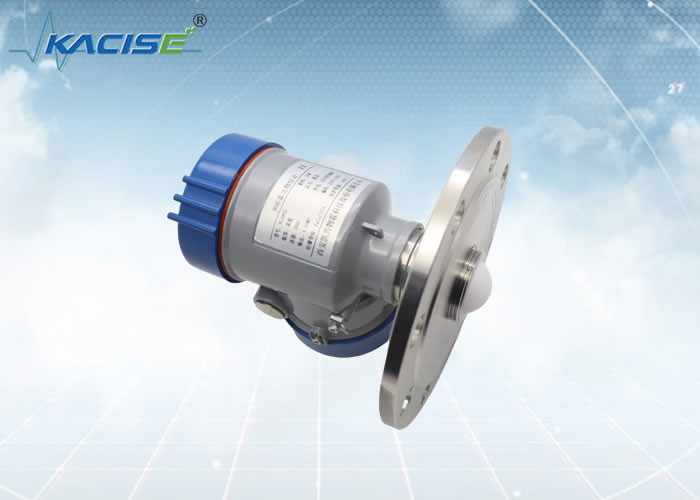

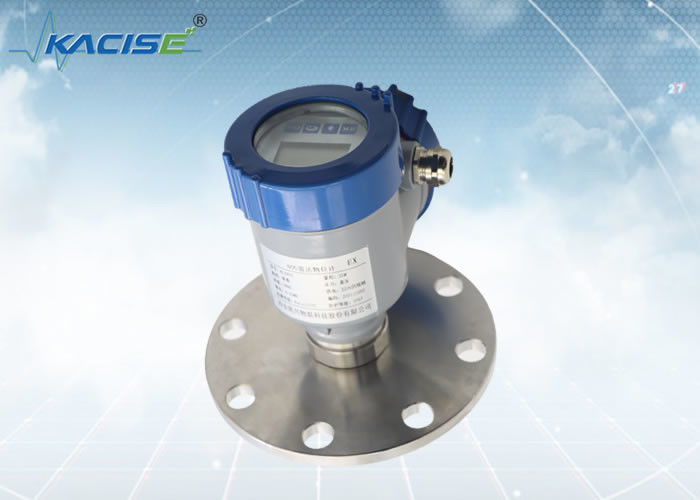

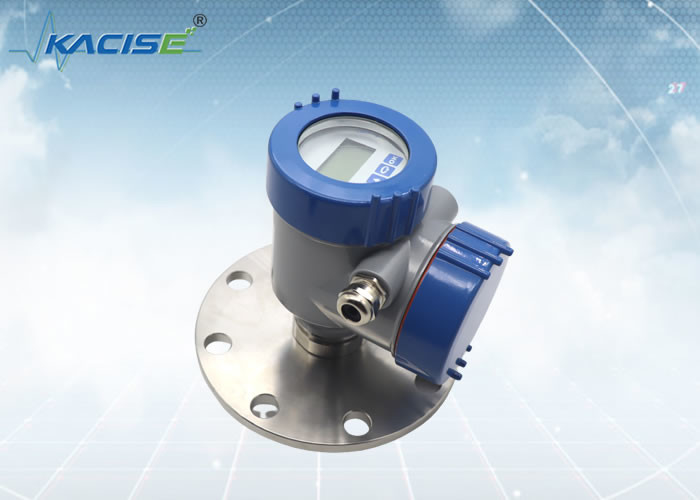

Sensore livellato del radar di KLD802 80G FM
Introduzione
L'antenna del sensore livellato del radar emette ed impulso stretto di microonda. Questo impulso si propaga nello spazio alla velocità della luce. Quando incontra la superficie del medium misurato, la parte della sua energia è riflessa indietro ed è ricevuta dalla stessa antenna. L'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto è proporzionale alla distanza fra l'antenna e la superficie del medium misurato.
Caratteristica
·Sulla base del chip auto-in via di sviluppo dell'onda di millimetro di CMOS rf, può raggiungere un'architettura più compatta di rf, un più alto rapporto segnale-rumore e una più piccola area cieca.
la larghezza di banda di lavoro 5GHz permette al prodotto di avere il più alte risoluzione di misura ed accuratezza di misura.
·L'angolo d'apertura dell'antenna di 3 ° più stretto, l'interferenza nell'ambiente dell'installazione ha meno impatto sullo strumento e l'installazione è più conveniente.
Con la più breve lunghezza d'onda e le migliori caratteristiche della riflessione sulla superficie solida, non è necessario da usare la flangia universale per tendere.
Eliminazione degli errori a distanza di sostegno e aggiornamento a distanza, ridurre tempo di attesa e migliorare efficienza del lavoro.
·Eliminazione degli errori di Bluetooth di sostegno dei telefoni cellulari, conveniente per manutenzione in loco
|
KLD802
|
Medium: liquido anti corrosivo, liquido leggermente corrosivo
Campo di misura: 0.1m~10/20/30/60/100m Collegamento trattato: ≥ DN80 della flangia Temperatura trattata: -40~110℃ Pressione trattata: -0.1~1.6MPa Dimensione dell'antenna: antenna di lente di 32mm Materiale dell'antenna: PTFE Accuratezza: ±1mm (gamma inferiore a 35m) ±5mm (gamma fra 35m e 100m) Classe di protezione: IP67 Frequenza concentrare: 80GHz Angolo di lancio: 3° Alimentazione elettrica: /DC24V bifilare /DC12 a quattro vie ~24V /AC220V a quattro vie Intelaiatura: acciaio di alluminio/sainless Uscita del segnale: protocollo bifilare di /4...20mA/HART a quattro vie/4… 20mA/RS485 Modbus |
Installazione
Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
Nelle condizioni estremamente complesse di lavoro, lo strumento può funzionare normalmente se non c'è ostacolo nell'area con un raggio di 20cm concentrati sul punto dell'installazione.
Diagramma di collegamento dell'installazione:
L'altezza massima H della bobina dell'installazione massima dipende dal diametro D della bobina dell'installazione e dalla dimensione dell'angolo di lancio del prodotto.
Il collegamento troppo lungo dell'installazione colpirà la prestazione del radar.
Dimensioni
Dimensione di rivestimento
Unità nel millimetro:
Produzione:
La tecnologia il Co., srl di optronica di Xi'an Kacise si considera un fornitore e un produttore della soluzione. Offriamo la flessibilità massima e un'offerta costo-ottimizzata per i nostri clienti dell'OEM.
Che cosa potremmo fornire:
La gamma include la versione delle coperture/colore su misura, il tipo del filo (filo di G-Thread/NPT), il software, le stampe, il manuale ed il catalogo su misura. Se siete interessato nell'installazione sul vostro lato, il modulo del radar è di sicuro disponibile.
