5. Requisiti di installazioneQuando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come agitare le pale, ecc.
6. Connessione elettricaFornitore di energia
(4 ¢ 20) mA/HART ((2 fili)
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.
(4 ¢ 20) mA ((4 fili/6 fili)
La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei viene utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).
RS485/Modbus
L'alimentatore deve essere alimentato separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentatore e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).
7- Connessione.
8.Guida alla sicurezzaSi prega di osservare i requisiti delle normative locali sull'installazione elettrica!Tutte le operazioni sui componenti elettrici dello strumento devono essere eseguite da professionisti formati.. Si prega di controllare la targhetta dello strumento per accertarsi che le specifiche del prodotto soddisfino le proprie esigenze.Si prega di verificare che la tensione di alimentazione sia conforme ai requisiti riportati sulla targhetta dello strumento.
9.Grado di protezioneQuesto strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, assicurando l'impermeabilità della testa di tenuta del cavo.
Come garantire che l'impianto soddisfi i requisiti IP67:
Assicurarsi che la testina non sia danneggiata.
Assicurati che il cavo non sia danneggiato.
Si prega di verificare che i cavi utilizzati soddisfino i requisiti della normativa relativa alle connessioni elettriche.
Prima di entrare nell'interfaccia elettrica, piegare il cavo verso il basso per assicurarsi che l'acqua non scorra nell'alloggiamento, vedere 1
Si prega di stringere la ghiandola del cavo, vedere 2
Si prega di collegare l'interfaccia elettrica non utilizzata con una spina cieca, vedere 3
10.Linealità del sensoreAngolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.
Maggiore è la dimensione dell'antenna e minore è l'angolo α del fascio, minori sono gli echi di interferenza generati.
Per misure più accurate, evitare di installare dispositivi interni (come interruttori di limite, sensori di temperatura, basi, anelli di vuoto, bobine di riscaldamento, deflettori, ecc.)) nell'intervallo del fascio di segnale.

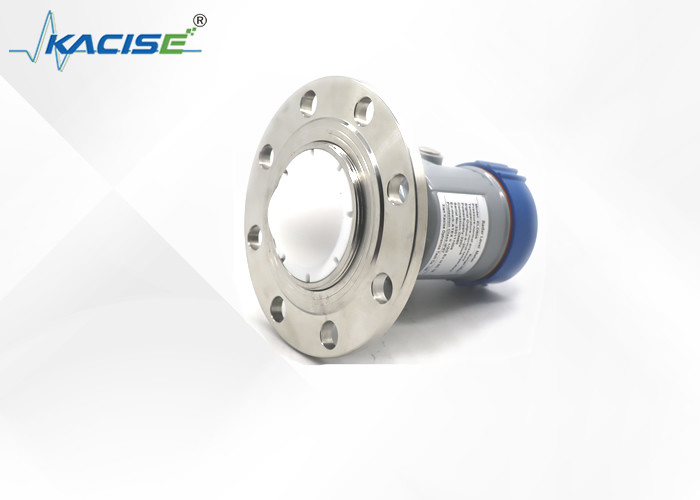

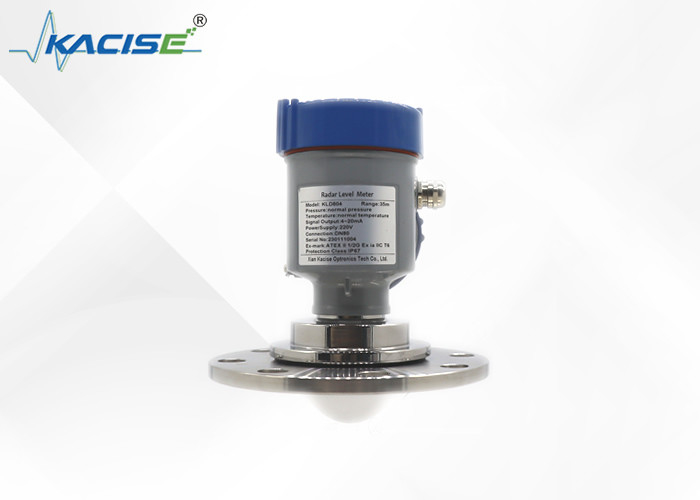

Mostra dei prodotti della serie KLD800
