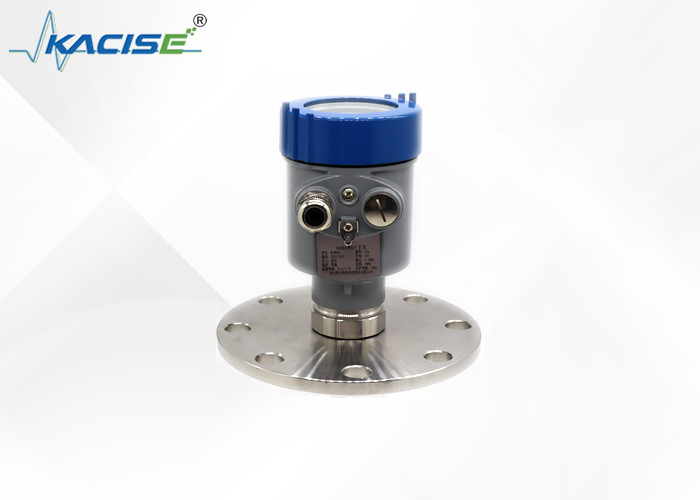

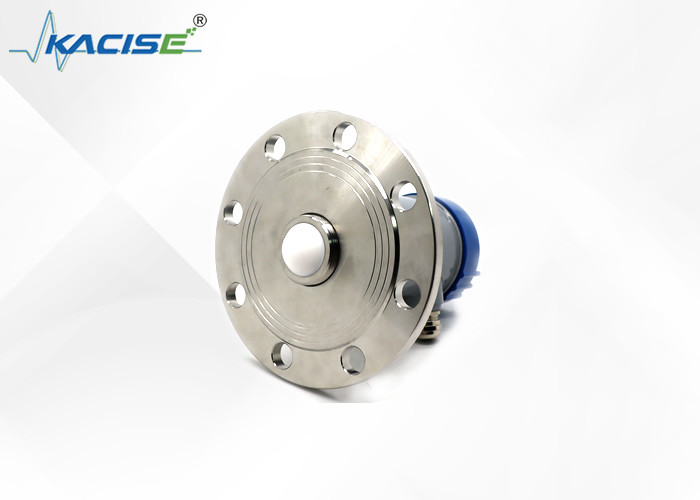

30m KLD802 alta pressione OEM 80G 1mm precisione senza contatto radar livello di misura per liquido leggermente corrosivo

L'High Pressure KLD802 OEM 80G Non Contact Radar Level Gauge è un dispositivo notevole, con un raggio di misura fino a 30 metri, adatto per la manipolazione di liquidi leggermente corrosivi.Dispone di una tecnologia radar 80G che consente una misurazione molto precisa con un margine di errore di soli 1 mmQuesto livello di precisione è fondamentale in vari processi industriali in cui anche lievi discrepanze nelle letture del livello del liquido possono avere impatti significativi.Il design OEM offre flessibilità per l'integrazione in diversi sistemi e configurazioniLa sua capacità di resistere ad elevate pressioni la rende affidabile in ambienti difficili, garantendo un controllo stabile e preciso del livello del liquido leggermente corrosivo.migliorando così l'efficienza e la sicurezza complessive dell'operazione.

L'antenna radar trasmette un impulso a microonde stretta che viene riflesso quando raggiunge la superficie del mezzo testato e poi nuovamente ricevuto dal sistema di antenne.I segnali devono essere trasmessi al circuito elettrico e successivamente convertiti in segnali di livello.Poiché la velocità di trasmissione del microonde è così veloce, il tempo impiegato per la trasmissione del microonde alla superficie del mezzo testato e poi riflesso indietro è quasi 0.

• Radar a onde millimetriche, la precisione di misurazione può raggiungere fino a ±2 mm e la zona cieca minima di misurazione è di 0,05 m.
• La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
• Una varietà di antenne a lente, angoli di lancio più piccoli, energia più concentrata, segnali di eco più forti e maggiore affidabilità rispetto ad altri prodotti radar nelle stesse condizioni industriali e minerarie.
• Ha una maggiore penetrazione e può essere utilizzato normalmente in caso di adesione e condensazione.
• La gamma di segnali dinamici è più ampia e la misurazione dei media a bassa costante dielettrica è più stabile.
• modalità di misurazione multiple, risposta radar in modalità di misurazione rapida

Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.

Fornitore di energia

(4 ¢ 20) mA/HART ((2 fili)
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.

(4 ¢ 20) mA ((4 fili/6 fili)
La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei viene utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).

RS485/Modbus
L'alimentatore deve essere alimentato separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentatore e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).

Si prega di osservare i requisiti delle normative locali sull'installazione elettrica!Tutte le operazioni sui componenti elettrici dello strumento devono essere eseguite da professionisti formati.. Si prega di controllare la targhetta dello strumento per accertarsi che la specifica del prodotto soddisfi le proprie esigenze.Si prega di verificare che la tensione di alimentazione sia conforme ai requisiti riportati sulla targhetta dello strumento.

Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, assicurando l'impermeabilità della testa di tenuta del cavo.

Come garantire che l'impianto soddisfi i requisiti IP67:

• Assicurarsi che la testina non sia danneggiata.
• Assicurati che il cavo non sia danneggiato.
• Si prega di verificare che i cavi utilizzati soddisfino i requisiti della normativa relativa alle connessioni elettriche.
• Prima di entrare nell'interfaccia elettrica, piegare il cavo verso il basso per assicurarsi che l'acqua non scorra nell'alloggiamento, vedere 1
• Si prega di stringere la ghiandola del cavo, vedere 2
• Si prega di collegare l'interfaccia elettrica non utilizzata con una spina cieca, vedere 3

Angolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.
