KLD801
Documento:
Attributo | Valore |
---|---|
Frequenza | 80 GHz |
Prodotto | protocollo HART a due fili /4...20mA |
a prova di esplosione | Exia IIC T6 Ga/Exd ia IIC T6 Gb |
Protezione | Protezione IP67 |
Distanza | 0.1m100m |
Medio | liquido, non corrosivo |
Pressione di processo | -0,1·0,3 MPa |
Fornitore di alimentazione | Due fili /DC24V |

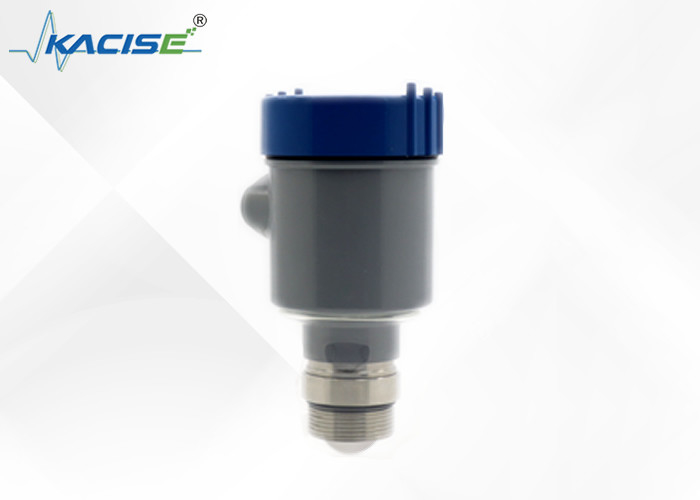

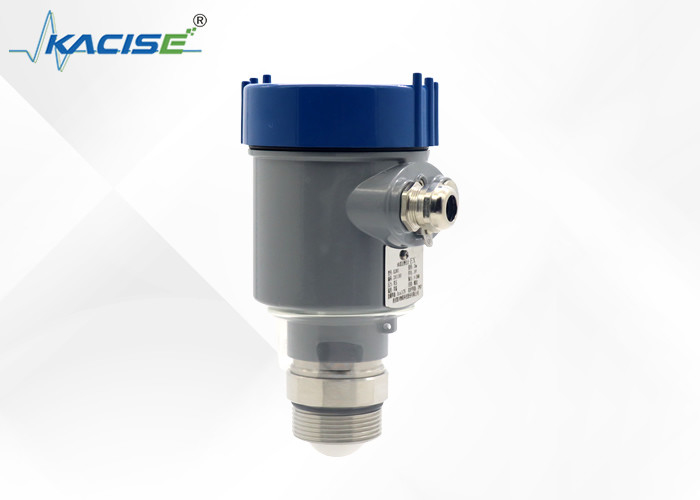

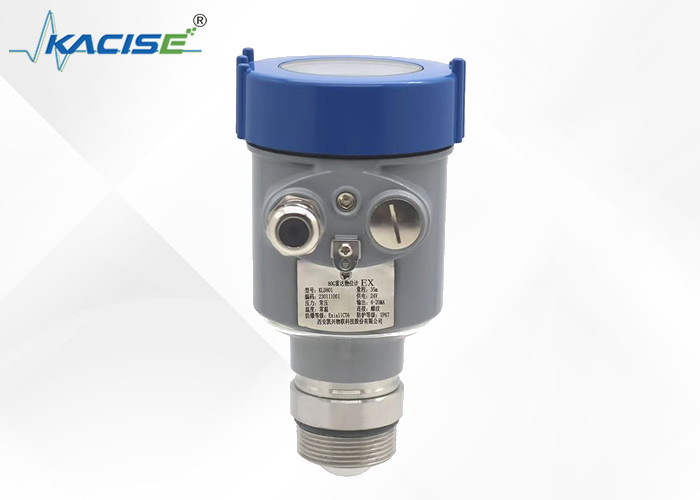

Il Kacise KLD801 OEM 15m 80G RS485 Non-Contact Radar Level Transmitter è specificamente progettato per cisterne settiche.consente un trasferimento di dati senza soluzione di continuitàLa sua funzione senza contatto garantisce interferenze minime e un accurato rilevamento del livello, fornendo soluzioni affidabili per il monitoraggio delle fosse settiche.
L'antenna radar trasmette un impulso di microonde stretta che viene riflesso quando raggiunge la superficie del mezzo testato e poi nuovamente ricevuto dal sistema di antenne.I segnali devono essere trasmessi al circuito elettrico e successivamente convertiti in segnali di livello.Poiché la velocità di trasmissione del microonde è così veloce, il tempo impiegato per la trasmissione del microonde alla superficie del mezzo testato e poi riflesso indietro è quasi 0.
Modello | KLD801 |
---|---|
Medio | liquido, non corrosivo |
Intervallo di misura | 0.05m10/20/30/60/100m |
Connessione di processo | G11⁄2A / 11⁄2NPT filo / flange ≥ DN40 |
Temperatura di processo | -40 ̊80°C |
Pressione di processo | -0,1·0,3 MPa |
Dimensione dell'antenna | Antenna per lenti da 32 mm |
Materiale per antenne | PTFE |
Accuratezza | ± 1 mm |
Classe di protezione | P67 |
Frequenza centrale | 80 GHz |
Angolo di lancio | 3° |
Fornitore di alimentazione | Sistema a due fili / DC24V / sistema a quattro fili / DC12~24V / sistema a quattro fili / AC220V |
Casing | alluminio/plastica/acciaio inossidabile |
Fonte di uscita del segnale | sistema a due fili /4...20mA/HART protocollo a quattro fili: 4...20mA/ RS485 Modbus |
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come le pale agitate, ecc.
Fornitura di alimentazione (4?? 20) mA/HART ((2 fili)
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.
(4 ¢ 20) mA ((4 fili/6 fili)
La fonte di alimentazione deve essere alimentata separatamente,e un cavo blindato a quattro nuclei è utilizzato per l'alimentazione e il segnale di corrente (il segnale di corrente e l'interfaccia RS485 possono essere usciti contemporaneamente, e per l'uscita simultanea è richiesto un cavo blindato a sei nuclei).
RS485/Modbus
La fonte di alimentazione deve essere alimentata separatamente e un cavo blindato a quattro nuclei viene utilizzato per l'alimentazione e il segnale digitale.,e un cavo blindato a sei nuclei è richiesto per l'uscita simultanea).
Si prega di osservare i requisiti delle normative locali sull'installazione elettrica!Tutte le operazioni sui componenti elettrici dello strumento devono essere eseguite da professionisti formati.. Si prega di controllare la targhetta dello strumento per accertarsi che le specifiche del prodotto soddisfino le proprie esigenze.Si prega di verificare che la tensione di alimentazione sia conforme ai requisiti riportati sulla targhetta dello strumento.
Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67, si prega di garantire l'impermeabilità della testa di tenuta del cavo.
Come garantire che l'impianto soddisfi i requisiti IP67:
Angolo del raggio
L'angolo di fascio è l'angolo di fascio al quale la densità di energia dell'onda radar raggiunge la metà del suo valore massimo (larghezza di 3 dB).Le microonde emettono segnali al di fuori del raggio del raggio e possono essere riflessi da oggetti che interferiscono.
Diametro dell'antenna dell'obiettivo | Lenti Φ32mm Antenna | Lenti Φ42mm Antenna | Φ76mm Lenti Antenna | Φ74.7mm lente Antenna con purga d'aria |
---|---|---|---|---|
Angolo del raggio | 7° | 6° | 3° | 3° |
Maggiore è la dimensione dell'antenna e minore è l'angolo α del fascio, minori sono gli echi di interferenza generati.
Per misure più accurate, evitare di installare dispositivi interni (come interruttori di limite, sensori di temperatura, basi, anelli di vuoto, bobine di riscaldamento, deflettori, ecc.)) nell'intervallo del fascio di segnale.
