Luogo di origine: | La Cina |
Marca: | KACISE |
Certificazione: | CE,ISO9001 |
Numero di modello: | KLD801 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | 200-800 |
Imballaggi particolari: | Contenitore di cartone |
Tempi di consegna: | 5-7 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Capacità di alimentazione: | 10000PCS/MONTH |
Frequenza: | 80GHz | Uscita: | protocollo bifilare di /4...20mA/HART |
---|---|---|---|
Protetto contro le esplosioni: | Ia IIC T6 GB di Exia IIC T6 Ga/Exd | Protezione: | IP67 |
Gamma: | 0.1m~100m | Medium: | liquido, anti corrosivo |
Pressione trattata: | -0.1~0.3 MPa | Alimentazione elettrica: | /DC24V bifilare |
Evidenziare: | metro livellato del radar di 80G RS485,i 10m mungono il trasmettitore livellato di misura,Trasmettitore livellato del radar del latte |

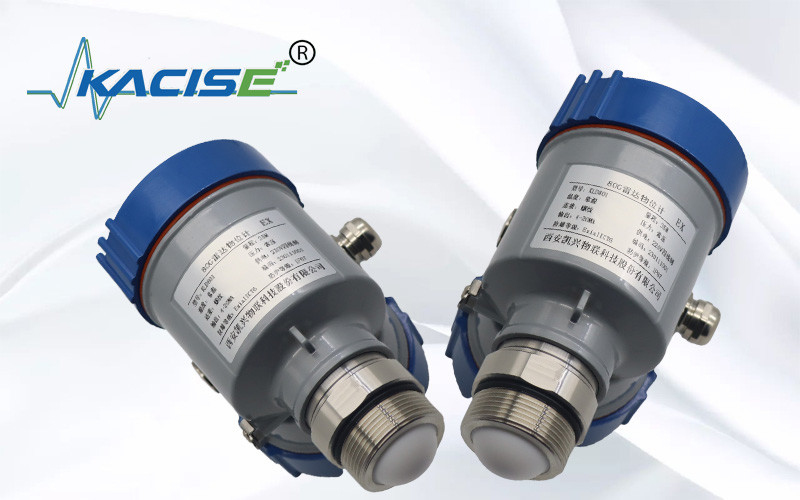

Il latte 10m livella il metro livellato del radar di misura 80G
L'indicatore di livello del radar di KLD801 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna emette un segnale di radar ad alta frequenza di FM e la frequenza del segnale di radar aumenta linearmente. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso tempo, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo da misurare è calcolata in base a questa.
dimensione 1.Product
2. Principio di funzionamento
L'impulso stretto di microonda dei transmites dell'antenna di radar che sarà riflesso indietro quando raggiunge la superficie del medium provato ancora ed allora ricevuto dal sistema di antenne. I segnali saranno trasmessi al circuito elettrico e poi saranno convertiti in segnali livellati. Poichè la velocità della trasmissione della microonda è così veloce, il tempo usato per la trasmissione per microonde alla superficie del medium ha provato e poi ha riflesso indietro è quasi 0.
3. Caratteristiche tecniche
Il radar dell'onda di millimetro del ⚫, l'accuratezza di misura può raggiungere fino a ±2mm e la zona cieca di misura minima è 0.05m.
Il ⚫ la più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
⚫ vari antenne di lente, più piccoli angoli di lancio, energia concentrata, più forti segnali di eco e più alta affidabilità che altri prodotti del radar nelle stesse condizioni nelle miniere industriali e.
⚫ ha più forte penetrazione e può essere usato normalmente nel caso di adesione e di condensazione.
Il ⚫ la gamma dinamica del segnale è più grande e la misura dei media costanti dielettrici bassi è più stabile.
Modi multipli di misura del ⚫, risposta del radar nel modo veloce di misura
4. Caratteristica tecnica e modello Selections
Medium | liquido, anti corrosivo |
Campo di misura | 0.05m~10/20/30/60/100m |
Collegamento trattato | G1 ½ A/1 ≥ DN40 del filo/flangia del NPT del ½ |
Temperatura trattata | -40~80℃ |
Pressione trattata | -0.1~0.3 MPa |
Dimensione dell'antenna | antenna di lente di 32mm |
Materiale dell'antenna | PTFE |
Accuratezza | ±1mm |
Classe di protezione | P67 |
Frequenza concentrare | 80GHz |
Angolo di lancio | 3° |
Alimentazione elettrica | /DC24V bifilare/system/DC12~24V a quattro vie/system/AC220V a quattro vie |
Intelaiatura | acciaio inossidabile di alluminio/di plastica/ |
Uscita del segnale | protocollo bifilare di /4...20mA/HART Sistema a quattro vie: 4… 20mA/RS485 Modbus |
5. Requisiti dell'installazione
Nell'installare lo strumento, eviti installarlo sopra l'entrata materiale e provi ad evitare i vari oggetti che colpiscono il segnale, come mescolatura le pagaie, ecc.
6. Collegamento elettrico
Alimentazione elettrica
(4~20) mA/HART (cavo 2)
L'alimentazione elettrica e la parte del segnale di corrente d'uscita un cavo schermato il due-centro. Riferisca prego ai dati tecnici per la gamma specifica di tensione di rifornimento.
(4~20) mA (cavo 4 wire/6)
L'alimentazione elettrica deve essere alimentata esclusivamente e un cavo schermato il quattro-centro è usato per l'alimentazione elettrica ed il segnale corrente (il segnale corrente e l'interfaccia RS485 possono essere uscita allo stesso tempo e un cavo schermato il sei-centro è richiesto per uscita simultanea).
RS485/Modbus
L'alimentazione elettrica deve essere alimentata esclusivamente e un cavo schermato il quattro-centro è usato per l'alimentazione elettrica ed il segnale numerico. (Il segnale corrente e l'interfaccia RS485 possono essere uscita allo stesso tempo e un cavo schermato il sei-centro è richiesto per uscita simultanea).
7.Connection
guida 8.Safety
Osservi prego i requisiti dei regolamenti elettrici locali dell'installazione! Segua i regolamenti locali per sanità e sicurezza del personale. Tutte le operazioni sulle componenti elettriche dello strumento devono essere completate dai professionisti che hanno ricevuto l'addestramento convenzionale. Controlli prego la targhetta dello strumento per assicurarsi che la specificazione di prodotto soddisfaccia le vostre richieste. Assicuri prego che la tensione di alimentazione elettrica sia coerente con i requisiti della targhetta dello strumento.
9.Grade di protezione
Questo strumento completamente soddisfa le richieste della classe IP66/67 della protezione, prego assicura il waterproofness della testa di sigillamento del cavo. Come indicato qui sotto:
Come assicurarsi che l'installazione soddisfaccia le richieste di IP67:
Assicuri che la testa di sigillatura non sia danneggiata.
Assicuri che il cavo non sia danneggiato.
Assicuri prego che i cavi usati per soddisfare le richieste dei regolamenti elettrici del collegamento.
Prima di entrare nell'interfaccia elettrica, pieghi il cavo giù per assicurarsi che l'acqua non sfoci nell'alloggio, vedono①
Stringa prego la ghiandola di cavo, vedono②
Tappi prego l'interfaccia elettrica inutilizzata con una spina cieca, vedono③
linearità 10.Sensor
Angolo d'apertura
L'angolo d'apertura è l'angolo d'apertura a cui la densità di energia dell'onda di radar raggiunge la metà del suo valore massimo (larghezza 3dB). Le microonde emettono i segnali fuori portata del fascio e possono essere riflesse dagli oggetti d'interferenza.
Diametro dell'antenna di lente |
Φ32mm antenna di lente |
Φ42mm antenna di lente |
Φ76mm antenna di lente |
Φ74.7mm antenna di lente con la purga dell'aria |
Angolo d'apertura | 7° | 6° | 3° | 3° |
Più grande la dimensione dell'antenna e più piccolo il α dell'angolo d'apertura, meno gli echi di interferenza sarà generato.
Per le misure più accurate, eviti installare tutti i dispositivi interni (quali i commutatori di limite, i sensori di temperatura, le basi, gli anelli di vuoto, le serpentine di riscaldamento, i deflettori, ecc.) all'interno della gamma del fascio del segnale.

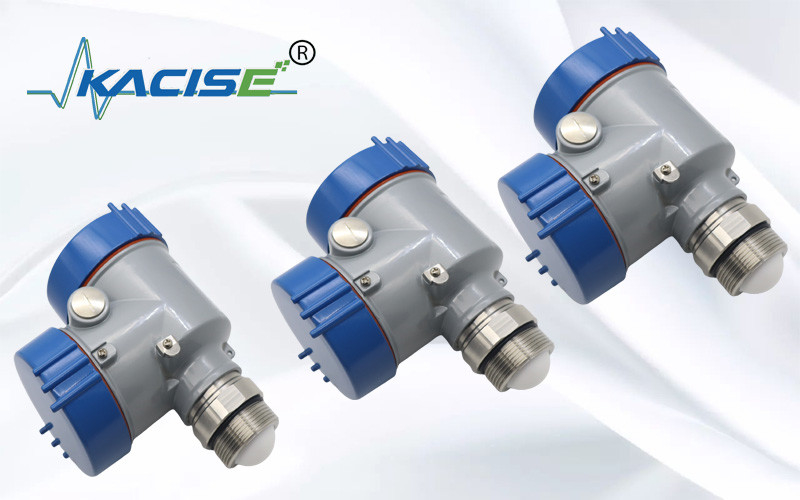

Manifestazione del prodotto di serie KLD800
