| Luogo di origine: | La Cina |
| Marca: | Kacise |
| Numero di modello: | KLD801 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Medium: | liquido, anti corrosivo | Campo di misura: | 0.05m~10/20/30/60/100m |
|---|---|---|---|
| Collegamento trattato: | G1 ½ A/1 filo del NPT del ½ | Temperatura trattata: | -40~80℃ |
| Pressione trattata: | -0.1~0.3 MPa | Dimensione dell'antenna: | antenna di lente di 32mm |
| Materiale dell'antenna: | PTFE | Precisione: | ±1mm |
| Classe di protezione: | IP67 | Frequenza concentrare: | 80GHz |
| Angolo di lancio: | 3° | Alimentazione elettrica: | DC24V/DC12~24V /AC220V |
| Intelaiatura: | acciaio inossidabile di alluminio/di plastica/ | Uscita del segnale: | 4… 20mA/HART protocol/RS485 Modbus |
| Evidenziare: | Sensore livellato del radar doppio dell'uscita RS485,Sensore livellato liquido del radar continuo,sensore di livello dell'acqua 20mA |
||

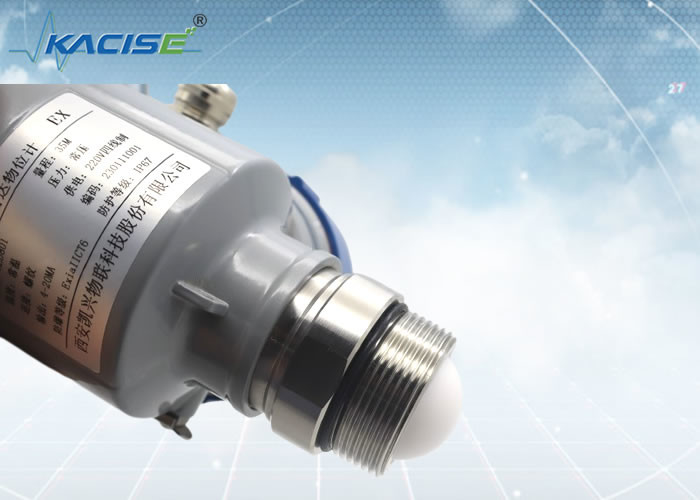

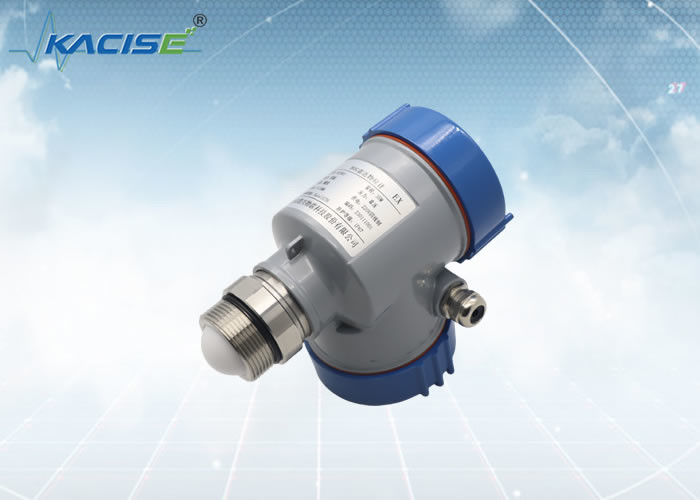

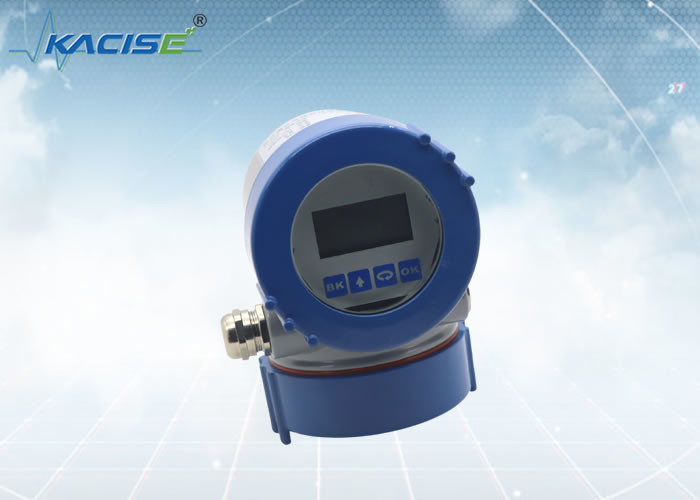

Sensore livellato del radar di KLD801 80G FM
Introduzione
Sensore livellato del radar per la misurazione alla frequenza 80GHz. I fasci del radar hanno capacità di focalizzazione uniche. Rispetto al radar 26G o 6G, ha le caratteristiche di più alta frequenza, di più breve lunghezza d'onda, di più piccolo angolo d'apertura e di energia concentrata. Anche in navi con le parti incorporate quali le serpentine di riscaldamento o i dispositivi di mescolatura, il sensore fornisce i risultati affidabili di misura ed i depositi sulle pareti interne della nave non colpiscono i risultati precisi di misura.
L'indicatore di livello del radar di KLD801 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna trasmette un segnale di radar a modulazione di frequenza alto-tonificato, che aumenta linearmente di frequenza. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso momento, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo lunare da misurare è calcolata in base a questa.
Caratteristica
Rispetto al radar 26G o 6G, il radar 80G ha le caratteristiche di più alta frequenza, di più breve lunghezza d'onda, di più piccolo angolo d'apertura e di energia concentrata. Accoppiato con l'applicazione della tecnologia di FMCW, ha le seguenti caratteristiche:
|
KLD801
|
Medium: liquido, anti corrosivo Campo di misura: 0.05m~10/20/30/60/100m Collegamento trattato: G1 ½ A/1 filo del NPT del ½ Temperatura trattata: -40~80℃ Pressione trattata: -0.1~0.3 MPa Dimensione dell'antenna: antenna di lente di 32mm Materiale dell'antenna: PTFE Accuratezza: ±1mm Classe di protezione: IP67 Frequenza concentrare: 80GHz Angolo di lancio: 3° Alimentazione elettrica: /DC24V bifilare System/DC12~24V a quattro vie System/AC220V a quattro vie Intelaiatura: acciaio inossidabile di alluminio/di plastica/ Uscita del segnale: protocollo bifilare di /4...20mA/HART Sistema a quattro vie: 4… 20mA/RS485 Modbus |
Grafico standard della tavola di dimensioni del filo
Dimensione del prodotto
Unità nel millimetro:
Metodo dell'installazione
Installazione del filo
Applicazione
