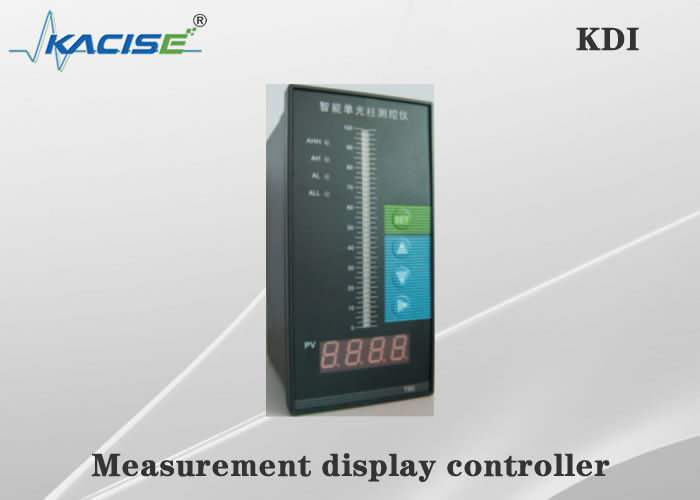

Controller di visualizzazione digitale della serie KDI supporta la comunicazione in rete multi-macchina
Introduzione
Il controllore di visualizzazione della serie KDI è versatile per misurare e controllare temperature, pressioni, livelli di liquido, lunghezze, ecc. Un microprocessore viene utilizzato per l'elaborazione digitale,assicurando una correzione lineare molto accurata dei segnali non lineari.
Combina display digitale e analogo, il LED digitale mostra i valori in tempo reale per un controllo preciso,mentre la colonna luminosa a 40 linee fornisce un display chiaro e intuitivo per un facile confronto dei parametri.
Gli utenti possono accedere alle impostazioni dei parametri interni come il tipo di input e i parametri di comunicazione.Grazie all' avanzata tecnologia Jumper-Free.
Il controller supporta la comunicazione multi-macchina con funzioni standard seriali bidirezionali (RS - 232C, ecc.) e tassi di segnalazione regolabili (300 - 9600bps).Può comunicare con dispositivi come computer e PLC per formare un sistema intelligenteCon i collettori di dati e il software di controllo industriale cinese, la gestione della rete tra più strumenti e computer host è facilmente realizzata.
Caratteristiche
· Nuovo concetto di sintonizzazione automatica digitale del computer
· Display di misurazione chiaro e trasparente
· Supporta la comunicazione in rete multi-macchina, il protocollo di comunicazione può essere impostato liberamente
· Interfaccia definita dall'utente completamente aperta e unica
· Impostare il parametro di spegnimento della conservazione permanente e il parametro di password di blocco
· Compensazione della giunzione a freddo completamente digitale
· Dimensioni delle strutture esterne multi-dimensioni
· modalità di alimentazione alternata e continua
Parametri
Corrispondenza con sensore di temperatura di indicizzazione standard:
| Segnale di ingresso |
Indicizzazione
- No, no, no, no.
|
Risoluzione |
Sensore |
Distanza |
| B |
1 |
Altri prodotti30- Platino.6Rodio
|
400°1800°C |
| S |
1 |
Altri prodotti10- Platino. |
0°1600°C |
| K. |
1 |
Cloruro di silicio |
0°1300°C |
| E |
1 |
Altri materiali di cui al capitolo 85
|
0 ‰ 1000°C |
| J |
1 |
Ferro-constantan
|
0 ‰ 1200°C |
| T |
0.1 |
Copper-constantan
|
-199,9 ∼3200°C |
| Wre |
1 |
Carburante3- tungsteno25
|
0°2300°C |
| Pt100 |
1 |
Resistenza termica del platino R0= 100Ω |
-199 ∼ 650°C |
| Pt100 |
0.1 |
Resistenza termica del platino R0= 100Ω |
-199.9 ∼320.0°C |
| Cu50 |
0.1 |
Resistenza termica del rame R0= 50Ω |
-50,0 ∼150,0°C |
con trasmettitore di segnale standard:
| Segnale di ingresso |
Segnale standard
Distanza
|
Resistenza di ingresso |
Trasmettitore corrispondente |
Distanza di misura |
|
segnale mV diverso
010mA
4 ̊20 mA
0 ̊5V
1 ̊5V
30 ̊350Ω
|
≥ 10 MΩ
≤ 250Ω
≤ 250Ω
≥ 250KΩ
≥ 250KΩ
|
trasmettitore di corridoio
compatibile con strumenti di tipo DDZ-II
compatibile con strumenti di tipo DDZ-III
compatibile con strumenti di tipo DDZ-II
compatibile con strumenti di tipo DDZ-III
compatibile con resistori a pressione a distanza
|
impostato in base alle esigenze dell'utente.
intervallo:
-1999 ¢9999
|
Principali parametri tecnici
| Segnale di ingresso |
Analoghi |
Resistenza: resistenza termica standard (resistenza alla pressione a distanza come Pt100, Cu50)
coppie galvaniche: termocoppie standard (B, S, K, E, J, T, WRe, ecc.)
Corrente: 0 ~ 10mA, 4 ~ 20mA, 0 ~ 20mA, ecc. (impedenza di ingresso ≤ 250Ω)
Tensione: 0 ~ 5V, 1 ~ 5V, ecc. ((Impedenza di ingresso ≥ 250Ω)
|
| Distanza di misura |
-1999~9999 |
| Accuratezza |
00,2% FS ± 1 o 0,5% FS ± 1 |
| Risoluzione |
1- 0.10,01 o 0.001 |
| Compensazione della temperatura |
0 ~ 50 |
| Metodo di visualizzazione |
-19999~9999 visualizzazione del valore misurato
-19999~9999 visualizzazione del valore impostato
0~100% di valore misurato nella colonna luminosa
Indicatore dello stato di funzionamento del LED
|
| Accuratezza della colonna luminosa |
L'accuratezza di visualizzazione della colonna luminosa è pari all'1% |
| Metodo di controllo |
Posizione ON / OFF con contraccolpo |
| Segnale di uscita |
Analoghi
uscita
|
CC 0-5V (capacità di carico ≤ 250Ω)
DC 1~5V (capacità di carico ≤ 250Ω)
DC 0~10mA (capacità di carico ≤ 750Ω)
DC 4 ~ 20mA (capacità di carico ≤ 500Ω)
|
|
Scambio
uscita
|
L'output di controllo del relè - Relay ON/OFF con reazione di contromisura
Capacità di contatto: AC220V/3A; DC24V/6A (carico resistivo)
SCR (controllabile zero-crossing pulse), può attivare il silicio controllabile: 400V/100A
Uscita del relè a stato solido - uscita SSR (segnale di controllo del relè a stato solido), 6 ~ 24 / 30mA (la tensione non può essere regolata)
|
|
Comunicazione
uscita
|
Modalità di interfaccia - Interfaccia standard di comunicazione seriale bidirezionale: RS-485, RS-232C, RS-422, ecc. |
| Potenza di alimentazione |
DC24V, capacità di carico ≤ 30mA |
| metodo di controllo |
Controllo di limite opzionale 1~4, indicazione LED. La modalità di controllo è il relè ON/OFF con contraccolpo (l'utente può impostarlo liberamente)
|
| precisione di controllo |
± 1 |
| Modalità di allarme |
Il modo di controllo è il relè ON/OFF con backlash (l'utente può impostarlo liberamente) |
| Precisione dell'allarme |
± 1 |
| Compensazione della temperatura |
Compensazione automatica della temperatura digitale a 0°5°C |
| Impostazione dei parametri |
• Impostazione digitale del tasto del pannello
• Il valore di impostazione dei parametri è mantenuto in modo permanente quando l'alimentazione è disattivata
• Valore di impostazione dei parametri Password Lock
|
| Metodo di protezione |
• allarme di disconnessione del circuito di ingresso (quando viene inserita la termocoppia o la resistenza), uscita del relè, indicazione LED
• allarme di ingresso sopra/sotto il raggio
• Ripristino automatico della tensione
•Rimessa in funzione in modo anormale (cagnolino da guardia)
|
| Comunicazione online |
Il protocollo di comunicazione è un sistema a due fili, un sistema a tre fili o un sistema a quattro fili (ad esempio RS485, RS232C, RS422 ecc.) può anche essere richiesto appositamente dall'utente.La velocità di segnalazione da 300 a 9 6 0 0 bps può essere impostata liberamente dai parametri interni dello strumentoL'interfaccia e l'unità principale sono separate da fotoelettricità e la distanza di comunicazione può raggiungere 1,2 km. Il sistema adotta la modalità di comunicazione master-slave.L'intero circuito di controllo ha bisogno solo di uno due (treIl computer superiore può chiamare il numero di dispositivo impostato dall'utente e chiamare la scena di ciascun strumento in qualsiasi momento.e può essere utilizzato per impostare i parametri interni dello strumentoEquipaggiato con software di raccolta dati e di controllo industriale, può realizzare la comunicazione online tra più strumenti e uno o più microcomputer. |
| Ambiente di utilizzo |
• Temperatura ambiente 0 ̊5 ̊C
• umidità relativa ≤ 85 RH
• Evita gas corrosivi
|
| Fornitore di energia |
Tipo normale:
• Una fonte di alimentazione lineare a C 220 V + 10 - 15 % (50 Hz ± 2 Hz)
Tipo speciale:
• C 90 ~ 260 V - potenza di interruttore
• D C 24 V ± 2 V - alimentazione di spegnimento
|
| Consumo di energia |
• ≤ 5 W (alimentazione lineare A C 220 V)
• ≤ 4 W (alimentazione di interruttore A C 90 V ~ 265 V)
• ≤ 4 W (alimentazione D C 4 V)
|
| Peso |
420 g (alimentazione lineare AC220V) |
Dimensioni
Dimensione dell'apertura del quadrante (in mm)
- serie C80.T880 (tipo orizzontale)
- serie C40 (tipo orizzontale)
- serie C70 (tipo orizzontale)
- serie C10 (tipo orizzontale)
-S80.ST80 Serie (verticale)
- Serie S40 (verticale)
- Serie C90
Informazioni sull'ordine
| Modello |
Codice |
Descrizione |
| Il ragazzo... |
|
|
|
|
|
|
|
|
|
|
|
| Caratteristica di aspetto |
C
S
|
|
|
|
|
|
|
|
|
|
Strumento di visualizzazione orizzontale (nota 1)
Strumento di visualizzazione verticale (nota 1)
|
| Dimensioni |
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48 x 48 mm
96 x 48 mm (orizzontale) 48 x 96 mm (verticale)
72 x 72 mm
160 x 80 mm (orizzontale) 80 x 160 mm ((verticale)
96 x 96 mm
|
| Controllo |
01
03
04
|
|
|
|
|
|
|
|
Display di misura
Controllo del doppio limite
Quattro limiti di controllo o quattro limiti di uscita dell'allarme (nota 2)
|
| metodo di comunicazione |
|
|
|
|
|
|
|
Vedi "Metodo di comunicazione" |
| Prodotto |
|
|
|
|
|
|
Cfr. "Metodo di uscita dello strumento" |
| Input |
|
|
|
|
|
Vedi "Codice di selezione del tipo di input" |
| Metodo di primo allarme |
N
H
L
|
|
|
|
Nessun allarme (può essere omesso)
Controllo/allarme di limite superiore (quattro controlli/allarmi di limite 2H nota 2)
Controllo limite inferiore / allarme (quattro controlli limite / allarme 2L nota 2)
|
| Secondo metodo di allarme |
N
H
L
|
|
|
Nessun allarme (può essere omesso)
Controllo/allarme di limite superiore (quattro controlli/allarmi di limite 2H nota 2)
Controllo limite inferiore / allarme (quattro controlli limite / allarme 2L nota 2)
|
| Potenza di alimentazione |
P |
|
Potenza di alimentazione DC24V |
| Fornitore di energia |
W
T
|
Fornitore di alimentazione DC24V
Fornitore di alimentazione AC90 ~ 265V (fornitore di alimentazione di commutazione)
Fornitura di alimentazione AC220V (può essere omessa l'alimentazione lineare)
|
