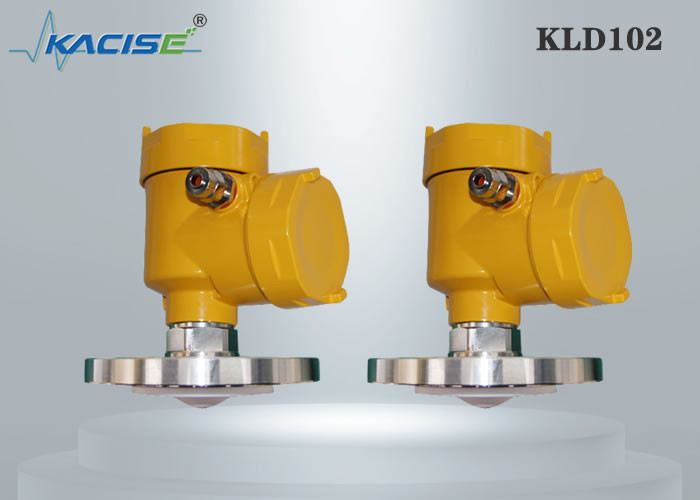

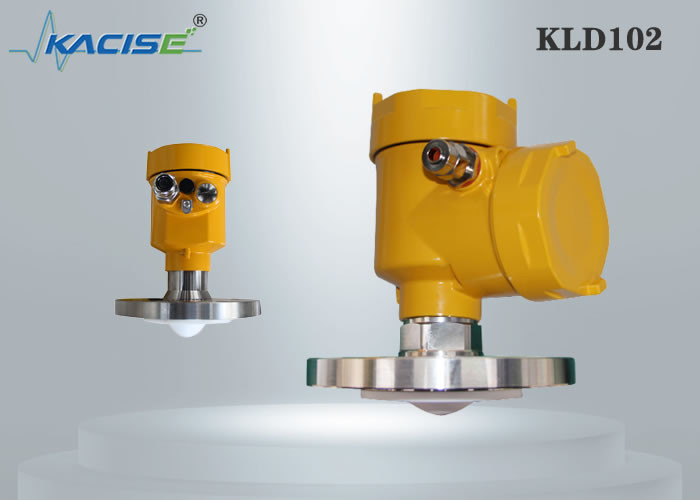

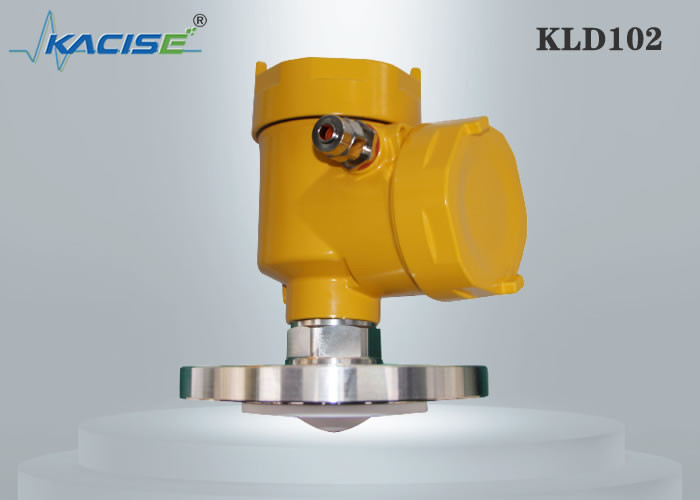

KLD102 Misuratore di livello radar e misuratore di livello radar dell'acqua per misurare il livello o la distanza del liquido con livello di protezione IP67

Misuratore di livello radar FM 80G

Principio:
Il principio generale del misuratore di livello del radar a onde continue FM è che il radar emette onde elettromagnetiche sulla parte superiore del serbatoio,e le onde elettromagnetiche vengono ricevute dal radar dopo essere state riflesse dal mezzoLa differenza di frequenza δf tra il segnale ricevuto e il segnale trasmesso è proporzionale alla distanza R dalla superficie del mezzo:R=C (velocità) *δf (differenza di frequenza) /2/K (pendenza di modulazione di frequenza)Poiché la velocità della luce C e la pendenza di modulazione della frequenza K sono note,la differenza di frequenza δf può essere stimata per ottenere la distanza R dalla posizione di installazione del radar alla superficie del materiale, e quindi attraverso l'altezza totale nota del serbatoio, sottrarre la distanza spaziale dal radar alla superficie del materiale (denominata altezza vuota) per ottenere l'altezza del livello del materiale.

Caratteristica:
1. radar a onde millimetriche, con una precisione di misurazione fino a ± 1 mm e un'area cieca minima di 0,1 m.
2La dimensione più piccola dell'antenna soddisfa la misurazione di più condizioni di lavoro.
3Una varietà di antenne di lente, angolo di lancio più piccolo, energia più concentrata, segnale di eco più forte, nelle stesse condizioni industriali e minerarie,rispetto ad altri prodotti radar hanno una maggiore affidabilità.
4Con una maggiore penetrabilità, può essere utilizzato normalmente anche in presenza di adesione e condensazione.
5La gamma di segnali dinamici è più ampia e la misurazione di un medio a bassa costante dielettrica è più stabile.
6. una varietà di modalità di misurazione, il tempo di reazione del radar in modalità di misurazione rapida è inferiore a 1S.

Parametro tecnico

Comunicazione e debug
Lo strumento può essere eseguito tramite LDM sul campo, e può anche essere eseguito sul lato PC con il software di computer ospitante opzionale.
per comunicare con:
1. cavo seriale USB a RS485 (sistema a quattro fili);
2. Cavo seriale USB a TTL (sistema a due fili);
3. USB a modem Hart (sistema a due fili) per la comunicazione.
4Attraverso il debugging Bluetooth del telefono cellulare, il debugging in loco è più sicuro e conveniente.
5Rete 4G, debugging remoto tramite modulo remoto.

Dimensione del prodotto (unità: mm)

Applicazione sul campo
