misura livellata ultrasonica di Wave di modulazione di frequenza continua livellata del tester del radar 80G

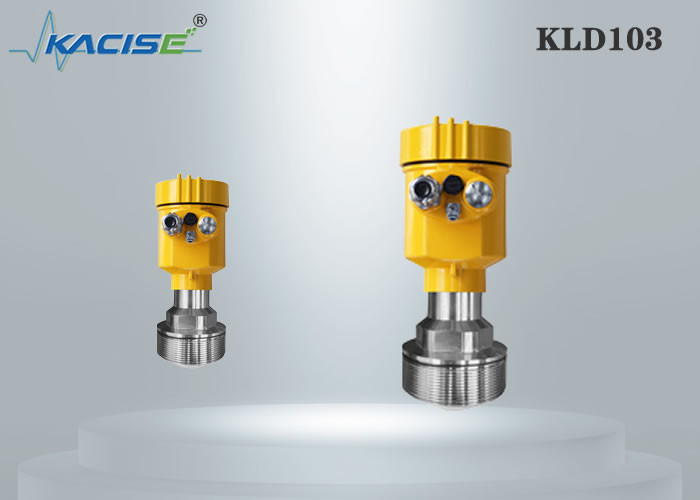

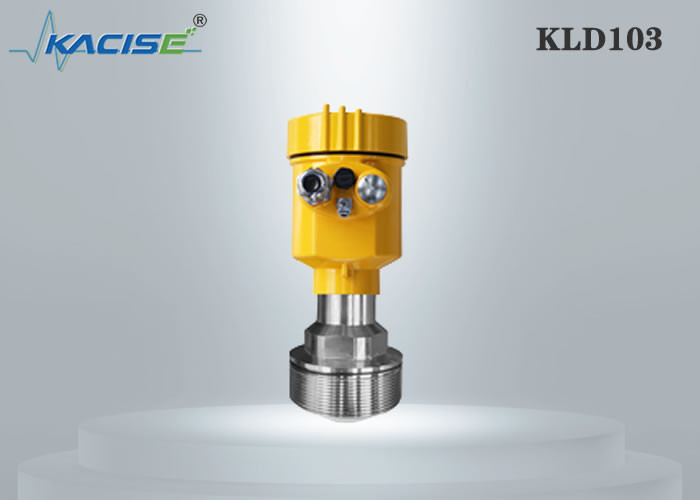

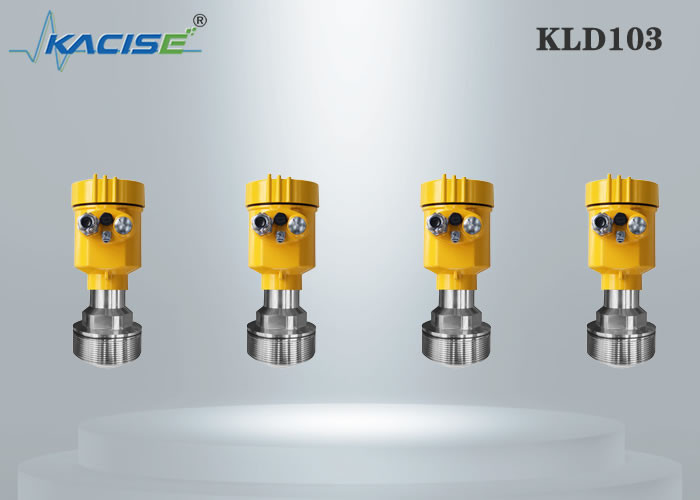

metro livellato del radar di 80G FM

Principio di misurazione
Un segnale di radar è emesso tramite antenna, riflessa dalla superficie del prodotto ed ha ricevuto dopo un certo tempo il T. Il principio del radar usato è FMCW (Wave continuo a modulazione di frequenza).
Il FMCW-radar trasmette un segnale ad alta frequenza di cui la frequenza aumenta linearmente durante la fase di misura (ha chiamato la spazzata di frequenza). Il segnale è emesso, riflesso sulla superficie di misurazione ed ha ricevuto con un ad azione ritardata, il tempo di ritardo del T., t=2d/c, dove la d è la distanza alla superficie del prodotto e la c è la velocità della luce nel gas sopra il prodotto.
Per ulteriore elaborazione dei segnali la differenza Δf è calcolata dalla frequenza trasmessa reale e dalla frequenza ricevuta. La differenza è direttamente proporzionale alla distanza.
Una grande differenza di frequenza corrisponde ad una grande distanza e vice versa. La differenza Δf di frequenza è trasformata via Fourier Transform veloce (FFT) in uno spettro di frequenza e poi la distanza è calcolata dallo spettro. I risultati livellati dalla differenza fra l'altezza del carro armato e la distanza misurata.

1. Trasmettitore
2. Miscelatore
3. Antenna
4. Distanza alla superficie del prodotto, in cui il cambiamento nella frequenza è proporzionale distanziare
5. Differenziale ad azione ritardata, Δt
6. Frequenza differenziale, Δf
7. Frequenza trasmessa
8. Frequenza ricevuta
9. Frequenza
10. Tempo

Radar – i vantaggi con un'occhiata
Poca o nessuna manutenzione

– Senza contatto

– Nessun parti mobili

– Nessuna ricalibratura
Utilizzi in molte installazioni

– Inalterato dalle circostanze trattate

accuratezza alta

campo di misura lungo 100 m.

pressione alta (> 2000 PSI)

temperature alte (°F) >800

affidabilità alta (SIL 2 & 3)

Parametro tecnico

Dimensione del prodotto (unità: millimetro)

Applicazione del campo
