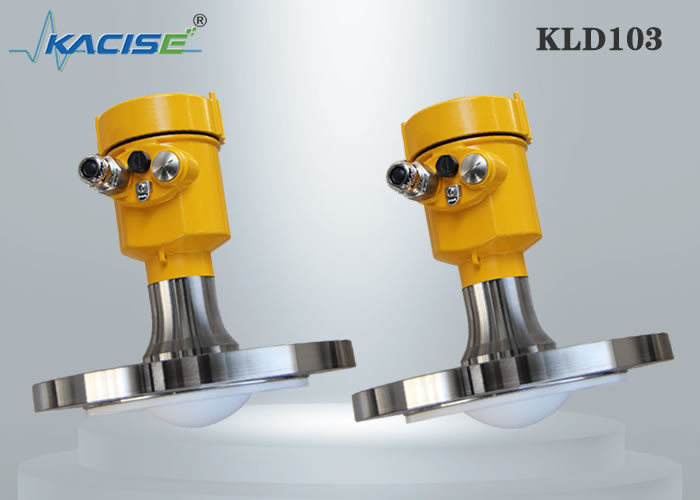

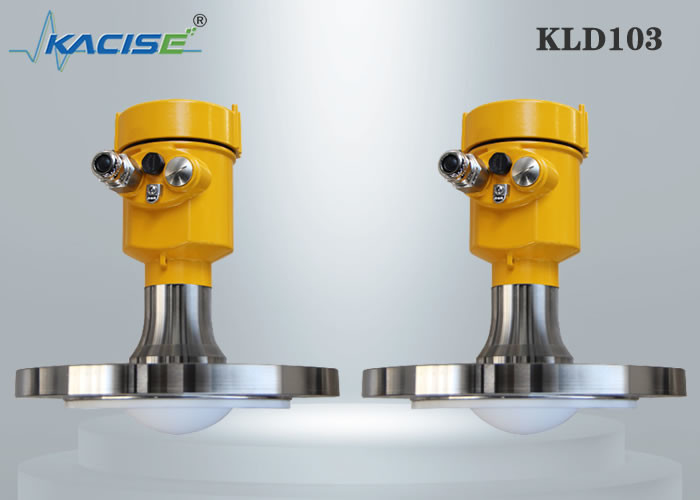

Trasmettitore del livello dell'acqua del radar del tester di livello del fluido di alta precisione KLD103

metro livellato del radar di 80G FM

Principio di misurazione
Un segnale di radar è emesso tramite antenna, riflessa dalla superficie del prodotto ed ha ricevuto dopo un certo tempo il T. Il principio del radar usato è FMCW (Wave continuo a modulazione di frequenza).
Il FMCW-radar trasmette un segnale ad alta frequenza di cui la frequenza aumenta linearmente durante la fase di misura (ha chiamato la spazzata di frequenza). Il segnale è emesso, riflesso sulla superficie di misurazione ed ha ricevuto con un ad azione ritardata, il tempo di ritardo del T., t=2d/c, dove la d è la distanza alla superficie del prodotto e la c è la velocità della luce nel gas sopra il prodotto.
Per ulteriore elaborazione dei segnali la differenza Δf è calcolata dalla frequenza trasmessa reale e dalla frequenza ricevuta. La differenza è direttamente proporzionale alla distanza.
Una grande differenza di frequenza corrisponde ad una grande distanza e vice versa. La differenza Δf di frequenza è trasformata via Fourier Transform veloce (FFT) in uno spettro di frequenza e poi la distanza è calcolata dallo spettro. I risultati livellati dalla differenza fra l'altezza del carro armato e la distanza misurata.

1. Trasmettitore
2. Miscelatore
3. Antenna
4. Distanza alla superficie del prodotto, in cui il cambiamento nella frequenza è proporzionale distanziare
5. Differenziale ad azione ritardata, Δt
6. Frequenza differenziale, Δf
7. Frequenza trasmessa
8. Frequenza ricevuta
9. Frequenza
10. Tempo

I vantaggi principali del metro livellato del radar di FM di serie KLD103 sono come segue:

• Sulla base del chip auto-in via di sviluppo di radiofrequenza dell'onda millimetrica di CMOS, realizza una struttura più compatta di radiofrequenza, un più alto rapporto segnale-rumore e una più piccola zona morta.
• La larghezza di banda di funzionamento 5GHz permette al prodotto di avere il più alte risoluzione di misura ed accuratezza di misura.
• L'angolo d'apertura dell'antenna più stretto 3°, l'interferenza nell'ambiente dell'installazione ha meno impatto sullo strumento e l'installazione è più conveniente.
• Più brevi lunghezze d'onda e migliori proprietà di riflessione sulle superfici solide.
• Eliminazione degli errori a distanza di sostegno e aggiornamento a distanza, ridurre tempo di attesa e migliorare efficienza del lavoro.
• Ricerca degli errori di Bluetooth del telefono cellulare di sostegno, conveniente per il lavoro di manutenzione in loco del personale.

Parametro tecnico

Dimensione del prodotto (unità: millimetro)

Applicazione del campo
