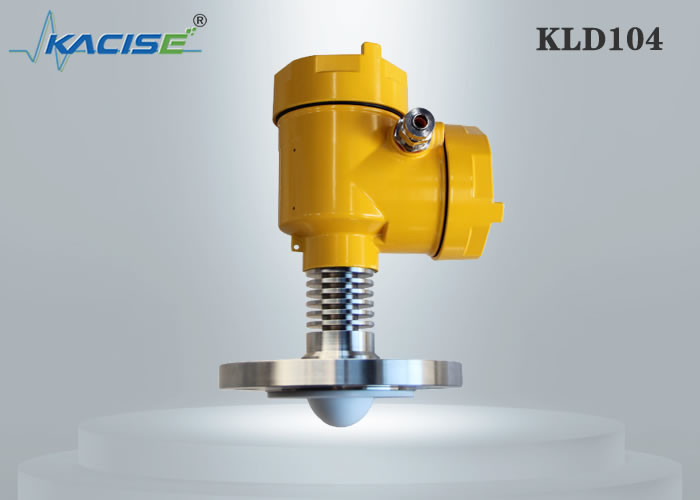

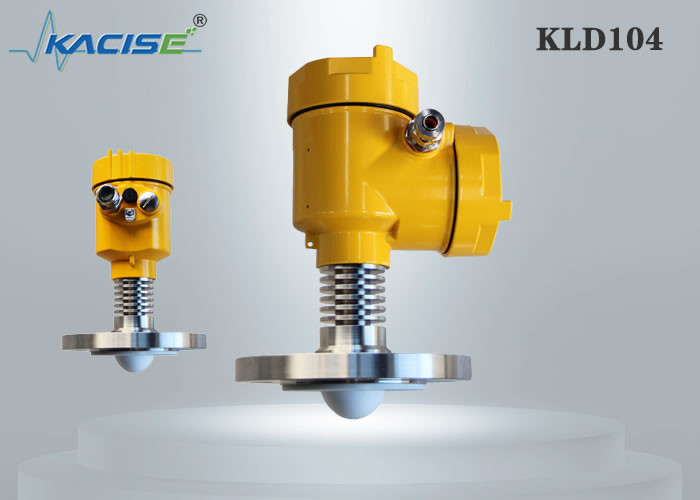

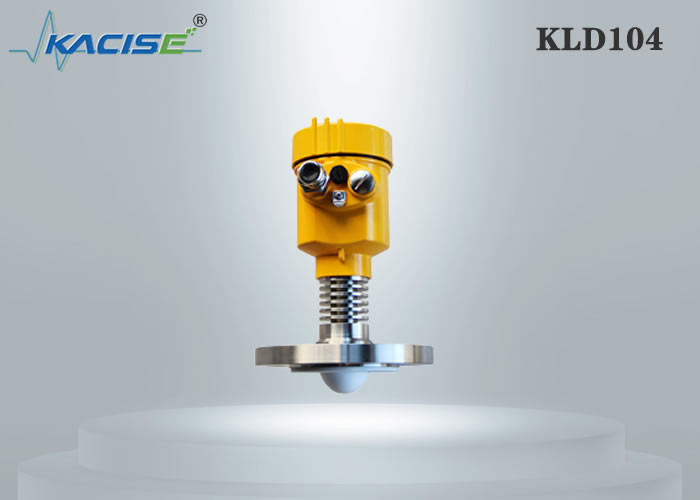

Metro livellato del tester di livello del fluido KLD104 e del radar del trasmettitore

metro livellato del radar di 80G FM

Principio:
Il principio generale dell'indicatore di livello del radar di onda continua di FM è che il radar emette le onde elettromagnetiche sulla cima del carro armato e le onde elettromagnetiche sono ricevute dal radar dopo la riflessione mediante il medium. Il δf di differenza di frequenza fra il segnale ricevuto ed il segnale trasmesso è proporzionale alla distanza R dalla superficie del medium: R=C (velocità) *δf ()/2/K (pendio di differenza di frequenza di modulazione di frequenza). Poiché la velocità della luce la C ed il pendio K di modulazione di frequenza è conosciuta, il δf di differenza di frequenza può essere stimato per ottenere la distanza R fra la posizione di installazione del radar e la superficie del materiale e poi con l'altezza totale conosciuta del carro armato, sottrae la distanza spaziale fra il radar e la superficie del materiale (citata come altezza vuota) per ottenere l'altezza del livello materiale.

Caratteristica:
1. radar di onda millimetrica, con un'accuratezza di misura fino a ±1mm e un'area cieca minima di 0.1m.
2. La più piccola dimensione dell'antenna soddisfa la misura delle condizioni di lavoro.
3. vari antenne di lente, più piccolo angolo di lancio, energia concentrata, più forte segnale di eco, nelle stesse condizioni nelle miniere industriali e, confrontate ad altri prodotti del radar hanno più alta affidabilità.
4. Con più forte penetrabilità, può essere usato normalmente anche se c'è adesione e condensazione.
5. La gamma dinamica del segnale è più vasta e la misura del medium costante dielettrico basso è più stabile.
6. vari modi di misura, il tempo di reazione del radar nel modo veloce di misura è di meno che 1S.

Parametro tecnico

Comunicazione e ricerca degli errori
Lo strumento può essere messo a punto con LDM nel campo e può anche essere messo a punto dal lato del PC con il software di computer host facoltativo. Il collegamento fra il metro ed il PC è come segue:
per comunicare con:
1. USB RS485 a cavo di serie (sistema a quattro vie);
2. USB al cavo di serie di TTL (sistema bifilare);
3. USB al Hart-modem (sistema bifilare) per la comunicazione.
4. Con la ricerca degli errori di Bluetooth del telefono cellulare, la ricerca degli errori in loco è più sicura e più conveniente.
5. 4G rete, ricerca degli errori a distanza tramite il modulo a distanza.

Dimensione del prodotto (unità: millimetro)

Applicazione del campo
