KLD803 4 - sensore di distanza del radar HART/di 20mA/RS485 Modbus per il blocchetto solido della particella della polvere

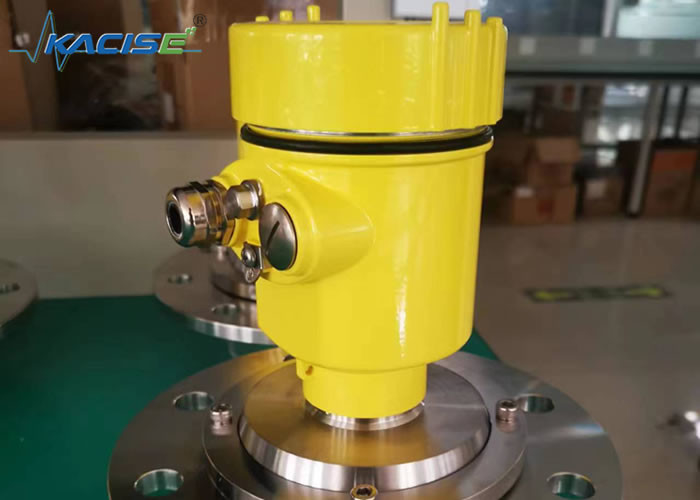

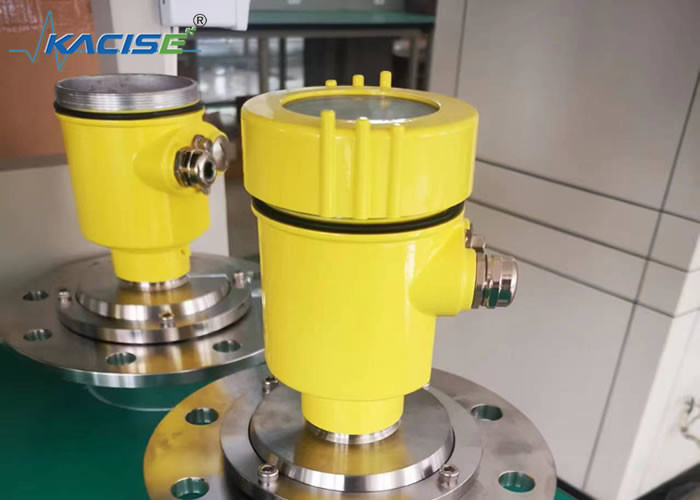

1. Visualizzazione del prodotto

L'antenna del sensore di livello radar emette un impulso di microonde, che si propaga nello spazio alla velocità della luce.parte della sua energia viene riflessa e ricevuta dalla stessa antennaL'intervallo di tempo tra l'impulso trasmesso e l'impulso ricevuto è proporzionale alla distanza dall'antenna alla superficie del mezzo misurato.Il misuratore di livello radar di serie intelligente a 80 GHz è adatto per la misurazione continua senza contatto del livello del liquidoApplicabile nelle situazioni in cui la temperatura e la pressione variano notevolmente, si verificano gas inerti e volatilizzazione.

Il sistema hardware utilizza microprocessori avanzati e software di elaborazione del sistema incorporato.Questo rende il prodotto applicabile a varie condizioni complesse di impianti industriali.
La tecnologia di pretrattamento del serbatoio vuoto consente allo strumento di identificare correttamente gli echi efficaci e di ottenere risultati di misurazione corretti anche in presenza di molteplici interferenze di falso eco.
Non influenzato da varie condizioni di lavoro complicate, come forti fluttuazioni superficiali, schiuma, umidità e interferenze di polvere.

2Introduzione al prodotto

Modello KLD803 Applicazione di polvere solida, particelle e blocchi Intervallo di misura 0-120 m Processo di connessione della flangia Antenna di dimensioni 78 mm (PTFE integrale) Precisione ± 5 mm Grado di protezione IP67 Grado di resistenza alle esplosioni Exd IIC T6 Gb Frequenza 76-81 GHz Sistema di alimentazione a due fili/quattro fili/sei fili (DC24V/AC220V) Flusso di segnale 4~20mA/HART/RS485 Modbus Programmatore di visualizzazione/programmazione con debugging remoto di rete Bluetooth/5G

3Specificativi tecnici

4Dimensioni strutturali

Diagramma schematico del processo di connessione del filo di tubo Struttura dimensione a temperatura ambiente

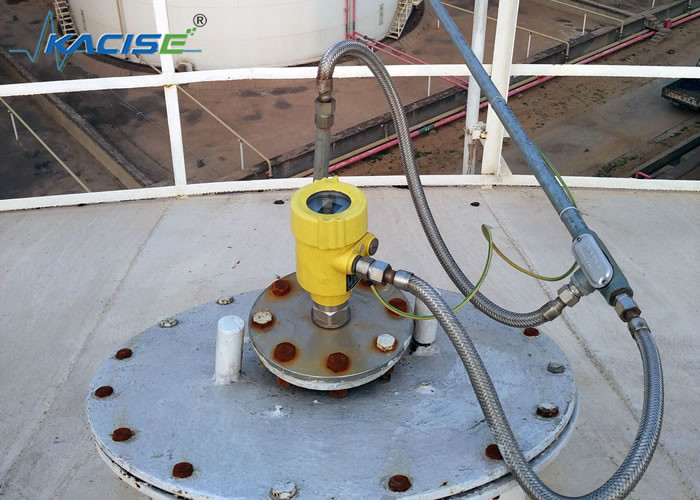

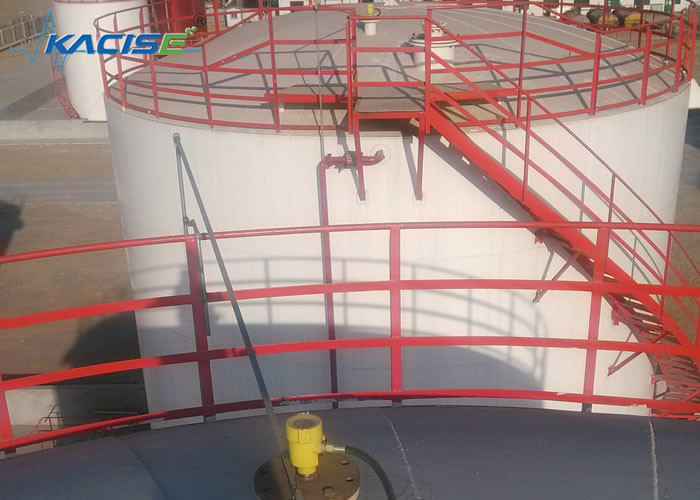

5. Installazione
Due punti per l'installazione:
(1) Allineare il livello del materiale di destinazione per assicurare che sia perpendicolare al piano del livello del materiale;
(2) Evitare falsi echi.
● Assicuratevi che non ci siano oggetti che interferiscano, come scale e gradini, nel raggio di raggi.

Figura 5 1 Diagramma schematico della posizione di installazione dello strumento

● L'installazione dello strumento deve garantire che il raggio di antenna eviti l'ingresso dell'alimentazione, come indicato nella figura 5-2.

Figura 5 2 Fascio di antenna che evita l'ingresso di alimentazione

● Lo strumento deve essere installato a una distanza di almeno 20 cm dalla parete del recipiente, altrimenti è probabile che produca letture errate, come illustrato nella figura 5-3.
Nota: la bobina dell'impianto di misurazione del liquido deve essere perpendicolare al suolo.

Figura 5 3 Installazione a almeno 20 cm dalla parete del recipiente

● Il contenitore a cono solido deve garantire che il fascio sia diretto il più possibile verso il fondo del serbatoio, altrimenti i risultati delle misurazioni sul fondo del serbatoio potrebbero essere imprecisi.come mostrato nella figura 5-4.

Figura 5 4 Il serbatoio conico deve garantire che il fascio sia diretto il più possibile verso il fondo del serbatoio.

6. Diagramma del cablaggio del prodotto
6.1 Diagramma di cablaggio di una camera singola di alimentazione 24VDC con quattro prodotti a filo

Fig. 6-1 Diagramma di cablaggio di quattro prodotti a filo
In applicazione di un sistema a quattro fili, l'uscita analogica 4-20mA è costituita da due terminali separati, ad eccezione del terminale di alimentazione a 24 V. Allo stesso tempo, il sistema a quattro fili fornisce anche 485 terminali di uscita,che è conveniente per la connessione e il debugging con PC o il sito che richiede 485 interfaccia.

6.2 Diagramma del cablaggio di un prodotto a due fili di alimentazione a 24 VDC con camera singola

Fig.6-1 Diagramma di cablaggio dei prodotti a due fili

In applicazione del sistema a due fili, oltre al tradizionale terminale di alimentazione (4-20mA di uscita), lo strumento dispone anche di un terminale di comunicazione seriale,che sia conveniente da collegare con l'attuale apparecchiatura IOT tradizionale o con apparecchiature di trasmissione trasparenti per il controllo remoto e il debug.

Tabella di selezione del modello
Misuratore di livello radar FM a 80 GHz
