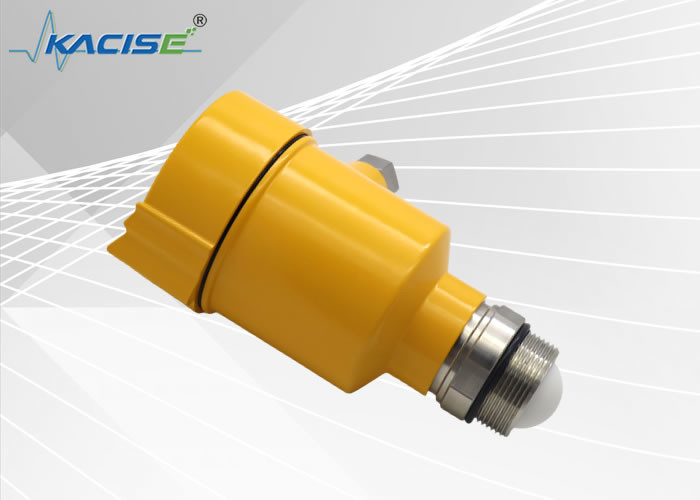

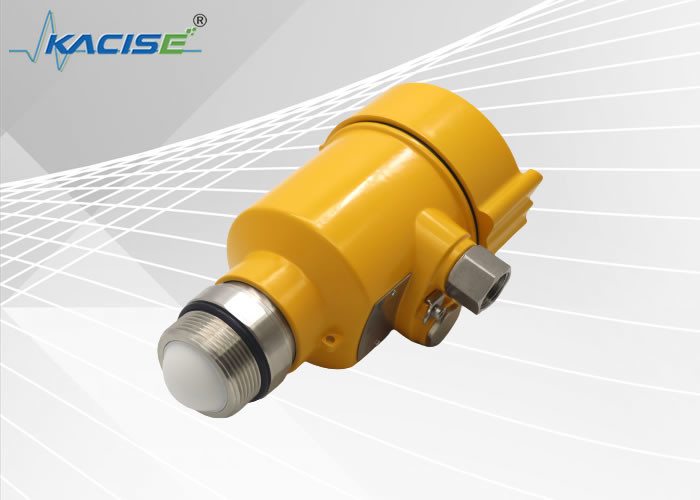

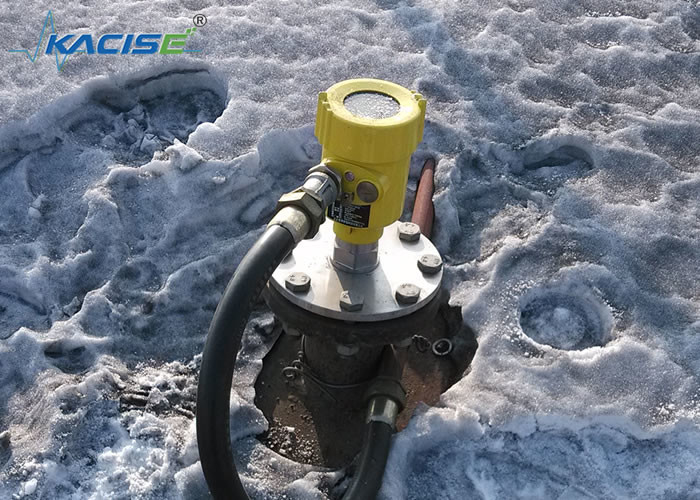

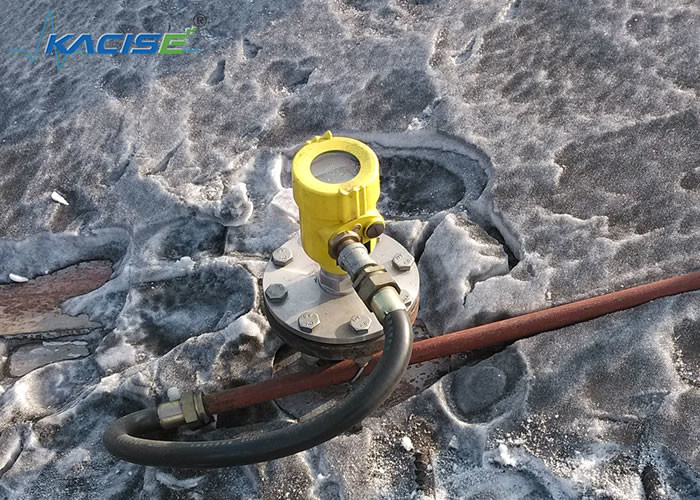

La ripresa esterna di sostegno del sensore di livello dell'acqua del radar del fiume di Manica mette a punto KLD801

1. Panoramica del prodotto
I prodotti di serie KLD80 sono prodotti a modulazione di frequenza del radar dell'onda continua (FMCW) che funzionano a 76-81GHz, sostenendo le applicazioni a quattro vie e bifilari. Ci sono modelli multipli, la gamma massima del prodotto può raggiungere 120m e l'area cieca può raggiungere 8cm. A causa della sue più alta frequenza operativa e più breve lunghezza d'onda, è particolarmente adatto ad applicazioni semi condutrici. Il metodo di lavoro di trasmissione e di ricezione delle onde elettromagnetiche tramite una lente presenta i vantaggi unici in alta polvere e negli ambienti duri della temperatura (+200°C). Lo strumento fornisce la flangia o la riparazione infilata, che rende l'installazione conveniente e facile.

I vantaggi principali del metro livellato del radar di FM di serie KLD80 sono come segue:

• Sulla base del chip auto-in via di sviluppo di radiofrequenza dell'onda millimetrica di CMOS, realizza una struttura più compatta di radiofrequenza, un più alto rapporto segnale-rumore e una più piccola zona morta.
• La larghezza di banda di funzionamento 5GHz permette al prodotto di avere il più alte risoluzione di misura ed accuratezza di misura.
• L'angolo d'apertura dell'antenna più stretto 3°, l'interferenza nell'ambiente dell'installazione ha meno impatto sullo strumento e l'installazione è più conveniente.
• Più brevi lunghezze d'onda e migliori proprietà di riflessione sulle superfici solide.
• Eliminazione degli errori a distanza di sostegno e aggiornamento a distanza, ridurre tempo di attesa e migliorare efficienza del lavoro.
• Ricerca degli errori di Bluetooth del telefono cellulare di sostegno, conveniente per il lavoro di manutenzione in loco del personale.

Comunicazione e ricerca degli errori
Lo strumento può essere messo a punto con LDM nel campo e può anche essere messo a punto dal lato del PC con il software di computer host facoltativo. Il collegamento fra il metro ed il PC è come segue:
per comunicare con:
1. USB RS485 a cavo di serie (sistema a quattro vie);
2. USB al cavo di serie di TTL (sistema bifilare);
3. USB al Hart-modem (sistema bifilare) per la comunicazione.
4. Con la ricerca degli errori di Bluetooth del telefono cellulare, la ricerca degli errori in loco è più sicura e più conveniente.
5. 4G rete, ricerca degli errori a distanza tramite il modulo a distanza.

introduzione 2.Product

Modello KLD801 Liquido di applicazione, liquido corrosivo debole Campo di misura 0-10m Filo/flangia trattati del collegamento Antenna di lente di dimensione 22mm dell'antenna ± 2mm di accuratezza Grado IP67 di protezione Grado protetto contro le esplosioni Exd IIC T6 GB Frequenza 76-81GHz Sistemi bifilare/a quattro vie/sei del cavo dell'alimentazione elettrica (DC24V/AC220V) Uscita 4~20mA/HART/RS485 Modbus del segnale Visualizzi/programmatore di programmazione con ricerca degli errori della rete remota di Bluetooth/5G

specifiche 3.Technical

dimensioni 4.Structural

Rappresentazione schematica della dimensione della struttura del collegamento di processo del filo di tubo alla temperatura ambiente

5. Installazione
Due punti per installazione:
(1) allinea il livello del materiale di obiettivo per assicurare che sia perpendicolare all'aereo livellato materiale;
(2) evita gli echi falsi. Vedi i seguenti punti per le condizioni di lavoro tipiche.
●Assicuri che non ci siano oggetti d'interferenza, quali le scale ed i punti, all'interno della gamma del fascio.

Rappresentazione schematica di figure 5 – 1 della posizione di installazione dello strumento

●L'installazione dello strumento assicurerà che il fascio dell'antenna eviti l'entrata dell'alimentazione, secondo le indicazioni di figura 5-2.

Fascio dell'antenna di figure 5 – 2 che evita l'entrata dell'alimentazione

●Lo strumento sarà installato almeno 20cm a partire dalla parete della nave, altrimenti è probabile produrre le letture sbagliate, secondo le indicazioni di figura 5-3.
Nota: La bobina liquida dell'installazione di misura dovrebbe essere perpendicolare alla terra.

Figure 5 – 3 installazione almeno 20cm a partire dalla parete della nave

●Il contenitore solido del cono assicurerà che il fascio sia diretto al fondo del carro armato il più possibile, altrimenti i risultati di misura al fondo del carro armato possono essere inesatti, secondo le indicazioni di figura 5-4.

Figura 5 – 4 il carro armato conico assicureranno che il fascio sia diretto al fondo del carro armato il più distante possibile.

6. Schema elettrico del prodotto
6,1 schema elettrico di singoli prodotti a quattro vie dell'alimentazione elettrica di recinzione 24VDC della camera

Fig. schema elettrico di 6-1 dei prodotti a quattro vie
Nell'applicazione di sistema a quattro vie, l'uscita analogica 4-20mA è due terminali separati eccetto il terminale dell'alimentazione elettrica 24V. Allo stesso tempo, il sistema a quattro vie inoltre fornisce 485 terminali di uscita, che è conveniente per il collegamento e la ricerca degli errori con il PC o il sito che richiede l'interfaccia 485.

6,2 schema elettrico di singolo prodotto bifilare dell'alimentazione elettrica di recinzione 24VDC della camera

Schema elettrico Fig.6-1 dei prodotti bifilari

Nell'applicazione di sistema bifilare, oltre al terminale tradizionale dell'alimentazione elettrica (uscita 4-20mA), lo strumento inoltre ha un terminale di comunicazione di serie, che è conveniente da collegarsi con l'attrezzatura corrente della corrente principale IOT o l'apparecchiatura di trasmissione trasparente per telecomando e ricerca degli errori.

Modello Selection Table
metro livellato del radar di 80GHz FM
