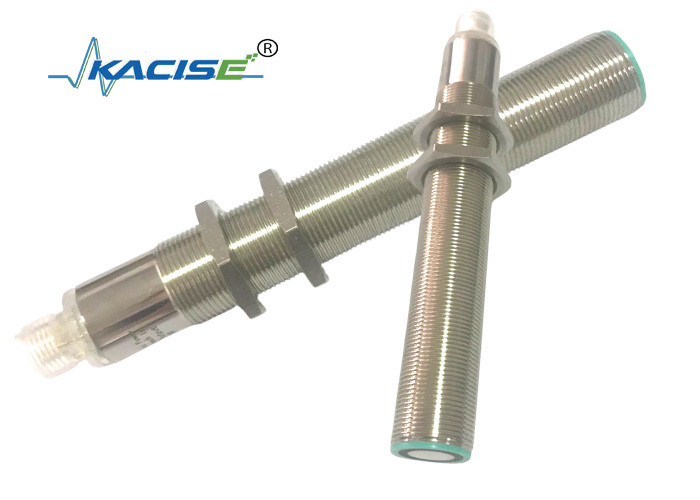

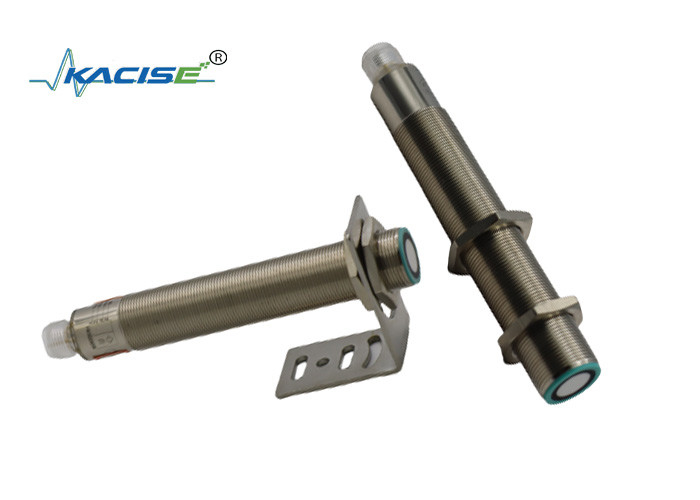

RS485 Segnale di uscita a basso costo prezzo ultrasonico liquido misuratore di livello di misura ultrasonico sensore di livello dell'acqua del serbatoio
1. Papà!rsonoeTer
GeneralesPecIFIgattoIons
| Distanza di rilevamento |
100... 1000 mm |
| Area inutilizzabile |
0... 100 mm |
| Piastra di destinazione standard |
100 mm x 100 mm |
| Frequenza del trasduttore |
circa 220 kHz |
| Ritardo di risposta |
circa 50 ms |
IndIcatdi/oPerratingmeanni
| LED blu |
accensione |
|
LED giallo
|
indicazione dello stato di passaggio
lampeggiante: oggetto della funzione del programma rilevato
|
|
LED rosso
|
rosso permanente: errore rosso, lampeggiante: funzione del programma, oggetto non rilevato |
EIo...ectrical specIFIgattoIons
| Tensione di funzionamento UB |
15... 30 V DC, ondulazione 10 % SS |
| Corrente di alimentazione in assenza di carico I0 |
≤ 45 mA |
Io...npUut
| Tipo di input |
1 input per il programma TEACH-IN |
|
gamma di funzionamento A1: -UB... +1 V, gamma di funzionamento A2: +6 V...+UB
|
| Impedenza di ingresso: > 4,7 kΩ; impulso del programma TEACH-IN: ≥ 1 s |
OutpUt
| Tipo di uscita |
1 uscita di interruttore E4, NPN NO/NC, programmabile |
| Corrente di funzionamento nominale Ie |
200 mA, protetto da cortocircuito/ sovraccarico |
| Impostazione predefinita |
Punto di commutazione A1:70 mm Punto di commutazione A2: 800 mm |
| Caduta di tensione |
≤ 2,5 V |
| Precisione di ripetizione |
≤ 1 % |
| Frequenza di cambio f |
≤ 13 Hz |
| Isteresia di gamma H |
2 % della distanza di funzionamento impostata |
| Influenza della temperatura |
±1,5% del valore a scala completa |
An/aIent conditions
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
MechunIcAl SpecificitàIFIgattoIons
| Connessione |
Connettore V1 ((M12×1), a 4 pin |
| Grado di protezione |
Protezione IP67 |
| Abitazioni materiali |
di ottone, nichelato |
| Trasduttore |
miscela di resina epossidica/sfera di vetro cava;
poliuretano di schiuma, copertura PBT
|
2. DI- Io.nsIsus
3. EIo...ectrsuIc Interface a)ndsIgna)Io...s definItIon
4. DescrizioneIptIonof Sensor Divertimentoctioni
Regolare il parametro
Il sensore ad ultrasuoni dispone di un interruttore con due punti di commutazione insegnabili, che vengono impostati applicando la tensione di alimentazione - UB o + UB - all'ingresso TEACH-IN.La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 s..LED indicano se il sensore ha riconosciuto il bersaglio durante la procedura TEACH-IN. Il punto di commutazione A1 viene insegnato con - UB, A2 con +UB. Si possono impostare otto diverse funzioni di uscita.
Punto di commutazione, impostazione della distanza solo dopo l'alimentazione. l'orologio interno può assicurare non può essere cambiato dopo 5 minuti quando l'alimentazione.l'utente può impostare la distanza richiesta solo dopo il riavvio dell'alimentazione.
TEACH- Io...N wIndowmode, norma)IIe-opn/afUnctIsu
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con - UB
- Impostare il bersaglio al punto di commutazione lontano.
- Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...N wIndomode, norma)IIe-cIo...osatofUnctIsu
- Impostare il bersaglio al punto di commutazione lontano.
- Punto di commutazione TEACH-IN A2 con - UB
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con + UB
TEACH- Io...Nsw- Sì.cInpoInt, norma)IIe-opn/afUn.ctisu
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con - UB
- Coprire il sensore a mano o rimuovere tutti gli oggetti
dal raggio di rilevamento
-Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...Nsw- Sì.cInpoInt, norma)IIe-cIo...osatofUnctisu
- Coprire il sensore con la mano o rimuovere tutto
oggetti fuori raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con - UB
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con + UB
TEAC-IN grande intervallo di isteresi, modalità normalmente aperta
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con + UB
- Impostare il bersaglio al punto di commutazione lontano.
- Punto di commutazione TEACH-IN A2 con - UB
TEAC-IN grande intervallo di isteresi, modalità normalmente chiusa
- Impostare il bersaglio al punto di commutazione lontano.
- Punto di commutazione TEACH-IN A2 con + UB
- Impostare il bersaglio vicino al punto di commutazione.
- Punto di commutazione TEACH-IN A1 con - UB
TEACH- Io...NdEtection di objects preencemodalità di apertura normale
- Coprire il sensore con la mano o rimuovere tutti gli oggetti
gamma di rilevamento
- Punto di commutazione TEACH-IN A2 con - UB
- Coprire il sensore con la mano o rimuovere tutti gli oggetti
gamma di rilevamento
- Punto di commutazione TEACH-IN A2 con + UB
TEACH- Io...NdEtection di objects preencemodalità normalmente chiusa
- Coprire il sensore con la mano o rimuovere tutti gli oggetti dal raggio di rilevamento
- Punto di commutazione TEACH-IN A2 +UB
- Coprire il sensore con la mano o rimuovere tutti gli oggetti dal raggio di rilevamento
- Punto di commutazione TEACH-IN A2 con -UB
Dea)scarico settin di sw- Sì.cInppomata
A1 = intervallo cieco, A2 = distanza nominale
| LED displaes |
| Display in funzione della modalità di funzionamento |
LED rosso |
LED giallo |
|
Punto di commutazione TEACH-IN
Oggetto rilevato
Nessun oggetto rilevato
Oggetto incerto ((TEACH-IN non valido)
|
Scendi di luce
|
lampeggi
Smettila.
|
| Funzionamento normale |
Smettila. |
Stato di commutazione |
| Incriminazione |
su |
Stato precedente |
5. Io...nstaIo...Io...a)tIon cdiItI- Non lo so
Se il sensore è installato a una temperatura ambiente inferiore a 0°C, essa dovrebbe soddisfare i requisiti di protezione.deve essere fissato al centro del filo di alloggiamento.
