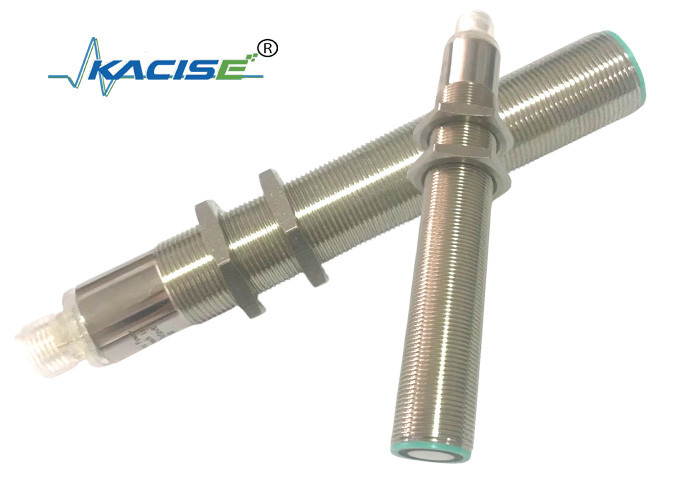

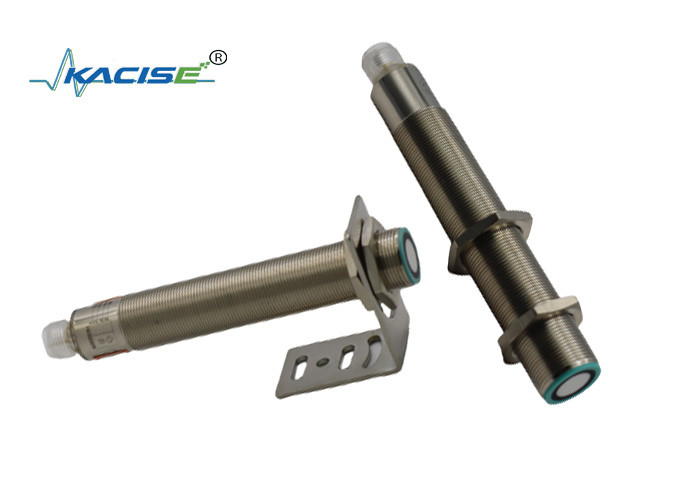

il metro liquido RS485 di livello del fluido del sensore livellato IP67 del carro armato di 1m ha prodotto

Misuratore di livello del liquido a ultrasuoni a basso costo con segnale di uscita RS485, sensore di livello del serbatoio a ultrasuoni

Il sensore a ultrasuoni è dotato di un'uscita di commutazione con due punti di commutazione programmabili. Questi vengono impostati applicando la tensione di alimentazione - UB o + UB all'ingresso TEACH-IN. La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 secondo. I LED indicano se il sensore ha riconosciuto il bersaglio durante la procedura TEACH-IN. Il punto di commutazione A1 viene insegnato con - UB, A2 con +UB. È possibile impostare otto diverse funzioni di uscita.

Punto di commutazione, Impostazione della distanza solo dopo l'accensione. L'orologio interno può garantire che non possa essere modificato dopo 5 minuti dall'accensione. Se si desidera modificare il punto di commutazione, l'utente può impostare la distanza richiesta solo dopo il riavvio dell'alimentazione.

• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con - UB
• Imposta il bersaglio sul punto di commutazione lontano
• TEACH-IN punto di commutazione A2 con + UB

• Imposta il bersaglio sul punto di commutazione lontano
• TEACH-IN punto di commutazione A2 con - UB
• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con + UB

• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con - UB
• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con + UB

• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con - UB
• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con + UB

• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con + UB
• Imposta il bersaglio sul punto di commutazione lontano
• TEACH-IN punto di commutazione A2 con - UB

• Imposta il bersaglio sul punto di commutazione lontano
• TEACH-IN punto di commutazione A2 con + UB
• Imposta il bersaglio sul punto di commutazione vicino
• TEACH-IN punto di commutazione A1 con - UB

• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con - UB
• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con + UB

• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con +UB
• Coprire il sensore con la mano o rimuovere tutti gli oggetti dal campo di rilevamento
• TEACH-IN punto di commutazione A2 con -UB

A1=campo cieco, A2=distanza nominale

Se il sensore viene installato a una temperatura ambiente inferiore a 0℃, è necessario adottare misure protettive. In caso di montaggio diretto del sensore in un foro passante utilizzando i dadi in acciaio, deve essere fissato al centro della filettatura dell'alloggiamento.
