| Luogo di origine: | Cina |
| Marca: | Kacise |

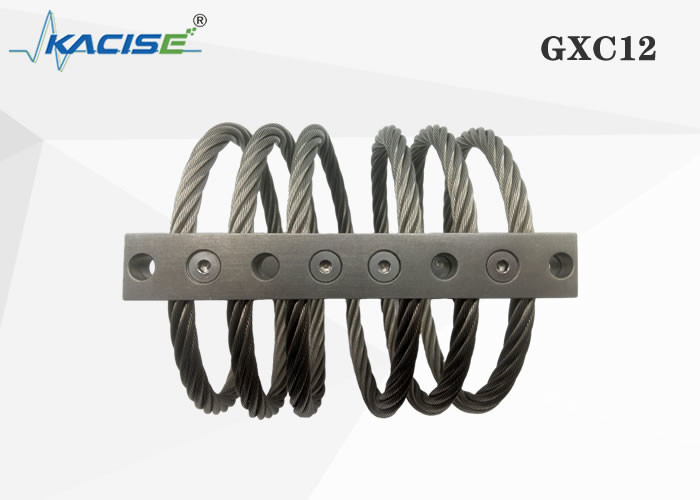

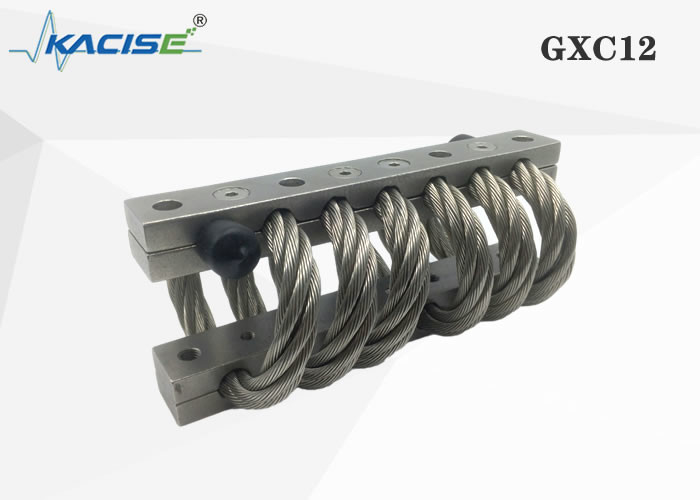

| Numero di modello: | GXC12 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Lunghezza: | 178 mm | Larghezza: | 84/89/105/108/114/121/140 di millimetro |
|---|---|---|---|
| Alto: | 71/74/76/83/89/105/108mm | Fori di montaggio: | M8 |
| Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 156/155.6 |
| Distanza foro di montaggio interno/L2(mm): | 66/66.6 | Deformazione verticale massima (mm): | 34/37/40/44.7/49/66/68 |
| Carico statico verticale (Kg): | 109/102/80/73/72/39/32 | Rigidità statica verticale (Kg/mm): | 27.5/24/18/15.4/13.7/6.5/5.1 |
| Rigidità dinamica verticale (Kg/mm): | 13.5/11.4/8.4/6.8/6/2.5/2 | 45° deformazione massima (mm): | 47.8/51.8/56/63/71/91/95 |
| Carico statico 45° (Kg): | 89/82/66/62/60/34/28 | Rigidità statica a 45° (Kg/mm): | 17.7/15.6/12/10/9/4.5/3.6 |
| Rigidità dinamica 45° (Kg/mm): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | Deformazione massima della sospensione laterale (mm): | 36/39/42/47/52.8/68/71 |
| Carico statico sospeso laterale (Kg): | 68/64/48/46/44/20/15.6 | Rigidità statica laterale (Kg/mm): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
| Rigidità sospensione laterale (Kg/mm): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | Materiale: | SS304 |
| Peso (chilogrammi): | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | Se supportare la personalizzazione del prodotto: | Sì |
| Evidenziare: | Ammortizzatore di vibrazioni direzionale del cavo metallico di Omni,Isolatore non lineare del cavo metallico di rigidezza,isolatori di scossa del cavo metallico di 178mm |
||
Introduzione degli isolatori del cavo metallico di serie JGX
Gli isolatori del cavo metallico sono montaggi di montaggio stabili del cavo metallico incagliato alta qualità tenuto con i fermi irregolari del metallo. Ogni elemento d'isolazione ha caratteristica di risposta specifica determinata dal diametro del cavo metallico, il numero dei fili, la lunghezza di cavo, la torsione o la disposizione del cavo ed il numero dei cavi per sezione.
L'attenuazione inerente è fornita tramite isteresi di flessione, cioè, lo sfregamento e l'attrito radente fra i fili del cavo metallico.
Gli isolatori del cavo metallico forniscono ai livelli elevati di isolamento che qualunque altro medium o progettazione, l'attenuazione eccellente di vibrazione. I supporti del cavo sono vero unici, adattato ad una gamma di requisiti fisici e d'organizzazioni così vasti che comprende quasi ogni bisogno di isolamento. Hanno messo per riposare la nozione che un singolo supporto non può trattare sia la scossa che la vibrazione.
Isolatori del cavo metallico di serie JGX, rigidezza variabile di dimensione della caratteristica 3 ed attenuazione variabile, che forniscono la vibrazione e l'isolamento eccellenti di scossa negli ambienti duri in una gamma di applicazioni praticamente illimitata – gli aerei, le navi, i carri armati, giacimento di petrolio che registra il camion.
Progettato per la repressione dell'interferenza del cavo di corrente continua, gli isolatori del cavo metallico di serie JGX caratterizzano il modo comune eccellente e la prestazione differenziale del filtro da modo, che ampiamente stanno utilizzando in molti generi di attrezzature elettroniche che hanno AC/DC, DC/AC, convertitore del commutatore di DC/DC o usare la CC come suo potere.
La gamma portante statica proviene da 1kg a 1T, che risponde a molti generi di requisiti ed alle esigenze dai nostri clienti ed entra la sovranità dei clienti stabili dopo il loro lancio nel mercato interno.
Oltre alla serie JGX per rispondere all'esigenza convenzionale del carico statico, benvenuta per visitare il nostro sito Web www.kacise.com per vedere le nostre altre tre serie, GH, GX e GN, che tutte sono progettate per la forti vibrazione ed isolamento di scossa.
Grafico di dimensione del prodotto
| Numero del prodotto | Livello (millimetri) | Larghezza (millimetri) | Peso del prodotto (chilogrammi) | Metodo dell'installazione | Dimensione del foro (millimetri) | Dimensione del filo (millimetri) | Accechi la conicità | |
| JGX-127-8-X-3648-A-S | 71 | ± 2,54 | 84 | 0,83 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 74 | 89 | 0,85 | |||||
| JGX-127-8-X-2869-A-S | 76 | 105 | 0,90 | |||||
| JGX-127-8-X-2313-A-S | 83 | 108 | 0,95 | |||||
| JGX-127-8-X-1957-A-S | 89 | 114 | 0,98 | |||||
| JGX-127-8-X-1735-A-S | 105 | 121 | 1,07 | |||||
| JGX-127-8-X-1512-A-S | 108 | 140 | 1,2 | |||||
Asce dell'isolatore:
Gli isolatori del cavo metallico sono isolatori multiasse. Il diagramma sotto comprende le definizioni di asse del carico e le considerazioni di deviazione.
Attenuazione: In genere 5-15%, secondo la dimensione ed il livello di ingresso. Per le considerazioni attenuanti specifiche, consulti prego Kacise.
Installazione
Offriamo una gamma completa di installazioni, compreso, il foro siamo installati, vite capa svasata per installare, installazione del filo, le scelte di superiore e le stecche ed i fori di montaggio più bassi possono essere configurazione flessibile. Forniamo un pollice standard di due ordini e metrico, incontri l'attrezzatura, l'importazione e l'esportazione domestiche e straniere dei requisiti di attrezzatura. I rivestimenti d'acciaio del cavo metallico, clienti possono secondo la nostra specificazione di prodotto conformemente al numero dei giri della selezione e della prenotazione del prodotto del cavo metallico. Il meno numero dei giri è 2 rivestimenti, il più comunemente usato è 12 rivestimenti, può anche essere personalizzato secondo la richiesta del cliente.
I diagrammi sotto illustrano gli orientamenti di montaggio tipici.
Gli isolatori del cavo metallico sono composti dalle barre di conservazione inossidabili di conservazione di alluminio del cavo di acciaio inossidabile e del barra o, che forniscono l'effetto eccellente di isolamento. Sono più piccoli di quei tradizionali ed adottano i loro vantaggi. Con il loro supporto di fissaggio, modelli e vibrazione di piegatura di dimensione, potrebbero soddisfare tutte le richieste dell'industria, della difesa e di altre.
Tre nuovi tipi (GH, GX & GR) sono destinati per soddisfare le richieste di vibrazione dell'isolamento.
Applicazione
