| Luogo di origine: | Cina |
| Marca: | Kacise |
| Numero di modello: | GXB16 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Lunghezza: | 216 mm | Larghezza: | 92/102/105/121/133/144/156/180mm |
|---|---|---|---|
| Alto: | 76/83/89/95/108/124/137/155mm | Fori di montaggio: | M8 |
| Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 156/155.6 |
| Distanza foro di montaggio interno/L2(mm): | 66/66.6 | Deformazione verticale massima (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
| Carico statico verticale (Kg): | 364/304/286/231/195/173/151/120 | Rigidità statica verticale (Kg/mm): | 95/70/61/45/34/26/20/14 |
| Rigidità dinamica verticale (Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | 45° deformazione massima (mm): | 44.7/52.8/61/68/84/105/121/144 |
| Carico statico 45° (Kg): | 258/215/204/162/140/122/106/82 | Rigidità statica a 45° (Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
| Rigidità dinamica 45° (Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Deformazione massima della sospensione laterale (mm): | 33/40/45/50/56.9/77.7/90/107 |
| Carico statico sospeso laterale (Kg): | 240/171/155/120/80/60/44/28 | Rigidità statica laterale (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
| Rigidità sospensione laterale (Kg/mm): | 25/17/14/10/5/4/3/2.2 | Materiale: | SS304 |
| Peso (chilogrammi): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Se supportare la personalizzazione del prodotto: | Sì |
| Evidenziare: | Ammortizzatore di vibrazioni del cavo metallico di ossidazione,Isolatore del cavo metallico dell'ambiente della proprietà,Ammortizzatore di vibrazioni del cavo metallico 5HZ |
||
Descrizione di prodotto

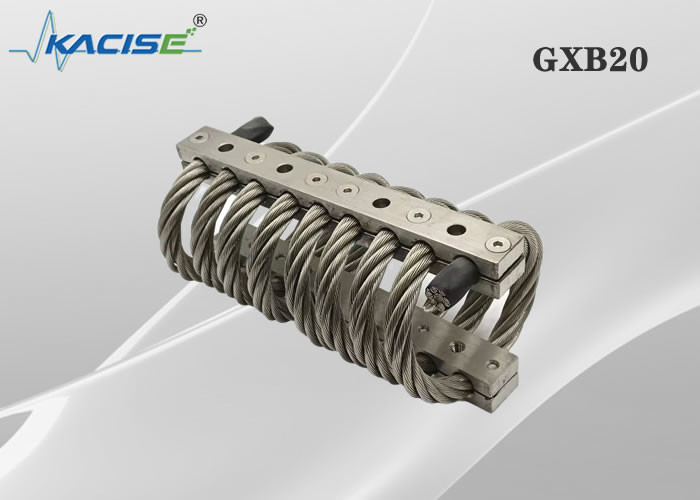

L'ammortizzatore di vibrazioni del cavo metallico è una vibrazione e un dispositivo ammortizzatore che è calcolato e progettato con uno scheletro del acciaio al carbonio o di acciaio inossidabile e un cavo standard di acciaio inossidabile secondo un determinato modulo elastico. Può efficacemente assorbire l'energia di impatto e di vibrazione, proteggere l'attrezzatura e ridurre il rumore. Lo scopo di fornitura vita e dell'affidabilità del sistema alte dell'attrezzatura. L'ammortizzatore di vibrazioni del cavo metallico prodotto dalla nostra società può efficacemente assorbire la vibrazione, urtare e ridurre il rumore. Il processo di trattamento di superficie e del materiale, metodo di controllo di qualità e le proprietà uniche del prodotto stessa assicurarsi che il prodotto abbia prestazione eccellente in ultraelevato e bassa temperatura, ambiente chimico di corrosione, la forte ossidazione e forte ambiente dell'ambiente della proprietà di riduzione, di attrito polveroso e massimo, affidabile e stabile.
Gli ammortizzatori di vibrazioni del cavo metallico della nostra società sono ampiamente usati in trasporto commerciale, navigazione ed aviazione, automazione chimica, costruzione della difesa nazionale ed altri campi.
Metodo dell'installazione
Forniamo una gamma completa di metodi dell'installazione, compreso l'installazione del attraverso-foro, piatti di pressione superiori e più bassi capi svasati dell'installazione della vite, dell'installazione del filo, e la scelta dei tipi del foro di montaggio può essere configurata flessibilmente. Forniamo due norme d'ordinazione, imperiale e metrico, per soddisfare le richieste di attrezzatura domestica e straniera e dell'attrezzatura dell'esportazione e dell'importazione.
Il numero dei giri del cavo metallico, clienti può selezionare ed ordinare i prodotti secondo il numero dei giri del cavo metallico secondo le nostre specifiche di prodotto. Il numero minimo dei rivestimenti è 2 rivestimenti ed il più comunemente usato è 12 rivestimenti. Può anche essere personalizzato secondo i requisiti di cliente.
Grafico di dimensione del prodotto
| Numero del prodotto | Livello (millimetri) | Larghezza (millimetri) | Peso del prodotto (chilogrammi) | Metodo dell'installazione | Dimensione del foro (millimetri) | Dimensione del filo (millimetri) | Accechi la conicità | |
| JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
| JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
| JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
| JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
| JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
| JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
| JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 | |||||
Scheda di dati della prova di misura di stampa di direzione di Pz
| Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
| 1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
| 2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
| 3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
| 4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
| 5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
| 6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
| 7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
| 8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° inclinava la scheda di dati adattantesi del test di carico della stampa
| Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
| 1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
| 2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
| 3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
| 4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
| 5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
| 6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
| 7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
| 8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Scheda di dati del test di carico di rotolamento del taglio
| Numero della curva | Numero del prodotto | Carico statico (N) | Deformazione massima (millimetri) | Rigidezza chilovolt kN/m di vibrazione | Rigidezza Ks kN/m di impatto |
| 1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
| 2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
| 3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
| 4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
| 5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
| 6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
| 7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
| 8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Parametri di prestazione: rigidezza di vibrazione e rigidezza di impatto (chilovolt o Ks):
La rigidezza degli isolatori del cavo metallico è non lineare. C'è una grande differenza nella rigidezza fra le piccole e grandi deformazioni.
Gli utenti possono calcolare e selezionare secondo i parametri provati nel manuale del prodotto e nella formula che diamo, o ci contattano ed i nostri ingegneri gli forniranno orientamento di selezione.
Grafico di dimensione del prodotto
Guida per installazione dell'isolatore del cavo metallico
1. Prima di installazione, controllare prego con attenzione se il foro di montaggio abbina il foro di montaggio dell'ammortizzatore di vibrazioni, come se il filo è lo stesso, ecc.
2, il foro dell'installazione sono puliti, là non sono sbavatura, ruggine, danno ed altri difetti.
3. Poiché l'ammortizzatore di vibrazioni è una componente elastica, ha bisogno di uno spazio poco mobile quando lavora. Prima di installazione, controllare prego con attenzione se c'è dell'attrezzatura che colpisce l'installazione nella parte dell'installazione e se lo spazio mobile dell'ammortizzatore di vibrazioni è abbastanza. Controlli prego se l'ammortizzatore di vibrazioni è in buone condizioni e non ha difetti prima di installazione.
4. Prepari un cacciavite e un bastone a leva adatti.
5, in primo luogo installare l'isolatore ad attrezzatura pesante o ad attrezzatura fissa, viti dell'installazione non devono stringere, di modo che l'isolatore può essere leggermente attivo.
6. Installi il dispositivo di collegamento dall'altro lato dell'ammortizzatore di vibrazioni. Se il foro di montaggio leggermente è allineato, potete muovere l'ammortizzatore di vibrazioni o utilizzare un bastone a leva per allineare il foro di montaggio dell'ammortizzatore di vibrazioni con il foro di montaggio dell'attrezzatura e poi per avvitare la vite di riparazione.
7. Dopo la riparazione della posizione del dispositivo, stringa tutte le viti di riparazione.
Applicazione
