| Luogo di origine: | Cina |
| Marca: | Kacise |
| Numero di modello: | GXB28-600 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Lunghezza: | 370 mm | Larghezza: | 178 mm |
|---|---|---|---|
| Alto: | 159mm | Fori di montaggio: | M12 |
| Frequenza di risonanza: | 5-10Hz | Distanza fori di montaggio esterni/L1(mm): | 268/266.7 |
| Distanza foro di montaggio interno/L2(mm): | 114/114.3 | Deformazione verticale massima (mm): | 74.9 |
| Carico statico verticale (Kg): | 845 | Rigidità statica verticale (Kg/mm): | 127 |
| Rigidità dinamica verticale (Kg/mm): | 46.9 | 45° deformazione massima (mm): | 105 |
| Carico statico 45° (Kg): | 601 | Rigidità statica a 45° (Kg/mm): | 71 |
| Rigidità dinamica 45° (Kg/mm): | 23.5 | Deformazione massima della sospensione laterale (mm): | 77 |
| Carico statico sospeso laterale (Kg): | 289 | Rigidità statica laterale (Kg/mm): | 29 |
| Rigidità sospensione laterale (Kg/mm): | 24 | Materiale: | SS304 |
| Peso (kg): | 9.9 | Se supportare la personalizzazione del prodotto: | sì |
Descrizione del prodotto

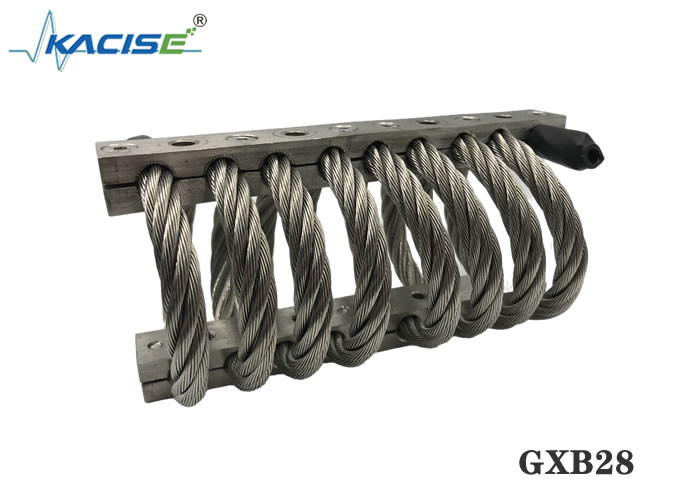

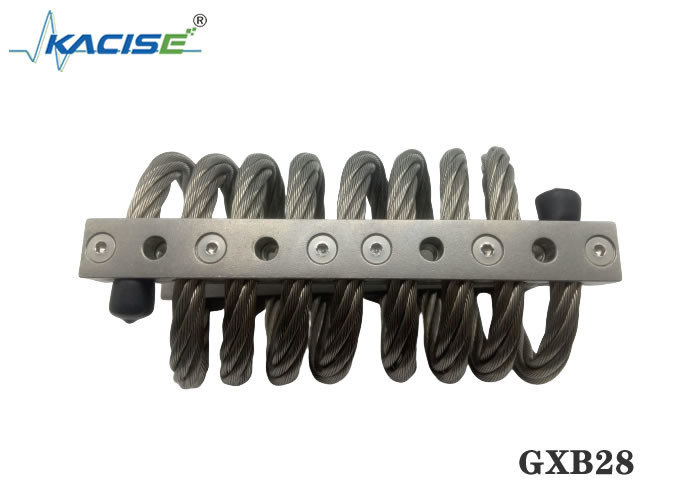

Gli isolatori jack-up della serie GXB28 sono isolatori a fune metallica alloggiati.Gli isolatori a fune metallica elicoidale sono realizzati con fune metallica elicoidale standard tenuta con robuste barre di fissaggio in metallo.Questo design offre un eccellente isolamento da urti e vibrazioni.L'isolatore a fune metallica è stato tradizionalmente utilizzato in applicazioni militari/aerospaziali.
Il gruppo Kacise ha combinato la sua tecnologia militare/aerospaziale nel GXB28 per produrre un sistema a pavimento jack-up che attenuerà gli urti con uno spostamento minimo fornendo allo stesso tempo uno smorzamento intrinseco fornito dall'attrito radente tra i trefoli della fune metallica.L'isolatore a fune metallica è un ottimo candidato per i grandi centri benessere che subiscono impatti e scosse da tapis roulant/attrezzature per esercizi e attività di sollevamento pesi.
L'isolatore a fune metallica è incorporato in un alloggiamento saldato in acciaio incorporato nel pavimento di cemento.Il GXB28 ha una porta di accesso che può intercambiare l'isolatore e presenta il sistema di regolazione di tipo Jack-up simile agli isolatori ANFF e ASFF.Il GXB28 può essere prodotto per vari spessori del pavimento.
Tabella delle taglie del prodotto
| Numero del prodotto | Alto (mm) | Larghezza (mm) | Peso del prodotto (kg) | Metodo di installazione | Dimensione del foro (mm) | Dimensione filettatura (mm) | Cono svasato | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
LA, SI, DO, RE, MI, S |
Ø13,5 + 0,13-0,38 | M12X1.75 | 90° |
Stampa Foglio dati test di adattamento
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74.9 | 1270 | 469 |
Scheda tecnica test di carico raccordi a pressare inclinati a 45°
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105.4 | 718 | 235 |
Scheda tecnica di prova del carico di rotolamento a taglio
| Numero di curva | Numero del prodotto | Carico statico(N) | Deformazione massima (mm) | Rigidità alle vibrazioni Kv kN/m | Rigidità all'urto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77,5 | 291 | 291 |
Gli isolatori antivibranti a fune metallica presentano i seguenti vantaggi:
• L'ampia gamma di dimensioni disponibili consente il collegamento a quasi tutti i macchinari o le custodie, indipendentemente dal peso.
• Il design compatto ea basso profilo e la capacità di attenuare i forti carichi d'urto con una deflessione minima ne consentono l'uso dove lo spazio è prezioso.
• L'isolamento su tutti gli assi su tre piani significa che l'apparecchiatura è libera di muoversi in qualsiasi direzione: verticalmente, orizzontalmente e lateralmente.
• Sono disponibili caratteristiche personalizzate di avvolgimento, numero di spire e montaggio per soddisfare requisiti specifici.
• Materiali speciali per cavi (acciaio zincato e altre leghe di acciaio inossidabile), materiali speciali per barre (acciaio inossidabile, placcature con finitura in titanio) e configurazioni di montaggio speciali (inserti, tipi di filettatura, fori passanti) per citarne solo alcuni, sono disponibili su richiesta.
Schema della struttura del prodotto
Guida per l'installazione dell'isolatore a fune metallica
1. Prima dell'installazione, controllare attentamente se il foro di montaggio corrisponde al foro di montaggio dell'isolatore di vibrazioni, ad esempio se la filettatura è la stessa, ecc.
2, il foro di installazione è pulito, non ci sono sbavature, ruggine, danni e altri difetti.
3. Poiché l'isolatore di vibrazioni è un componente elastico, necessita di un piccolo spazio mobile durante il lavoro.Prima dell'installazione, controllare attentamente se sono presenti apparecchiature che influiscono sull'installazione nella parte di installazione e se lo spazio mobile dell'isolatore di vibrazioni è sufficiente.Si prega di verificare se l'isolatore di vibrazioni è in buone condizioni e non presenta difetti prima dell'installazione.
4. Preparare un cacciavite e un piede di porco adatti.
5, installare prima l'isolatore su apparecchiature pesanti o apparecchiature fisse, le viti di installazione non devono essere serrate, in modo che l'isolatore possa essere leggermente attivo.
6. Installare il dispositivo di collegamento sull'altro lato dell'isolatore di vibrazioni.Se il foro di montaggio è leggermente disallineato, è possibile spostare l'isolatore di vibrazioni o utilizzare un piede di porco per allineare il foro di montaggio dell'isolatore di vibrazioni con il foro di montaggio dell'apparecchiatura, quindi avvitare la vite di fissaggio.
7. Dopo aver fissato la posizione del dispositivo, serrare tutte le viti di fissaggio.
Applicazione
