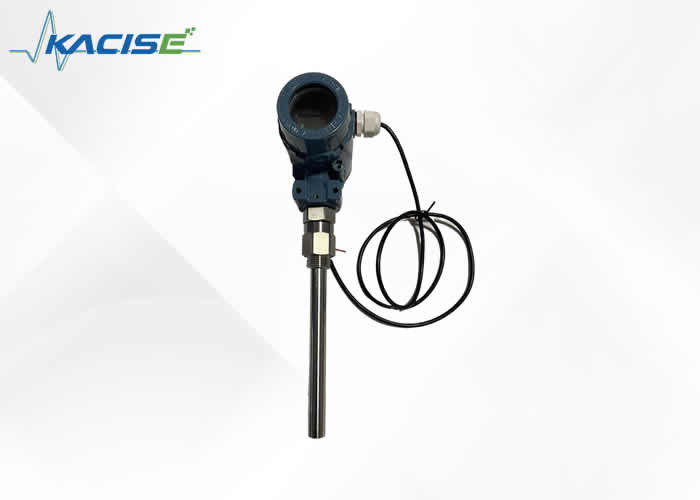

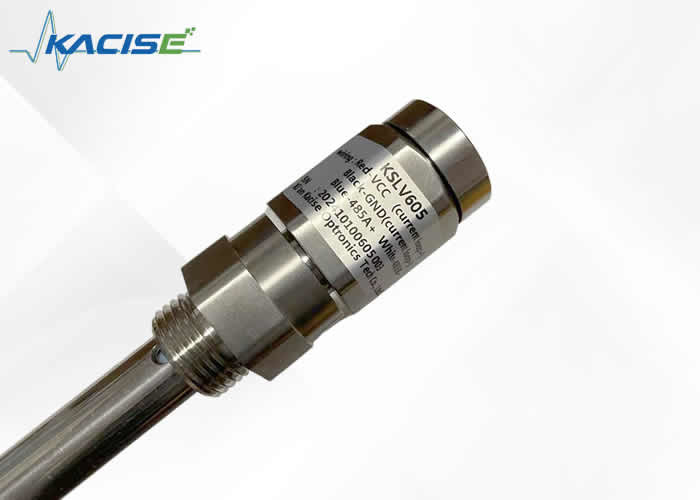

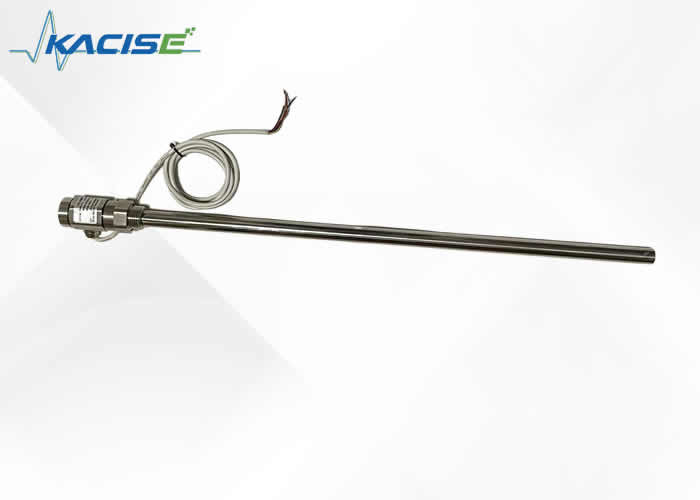

Sensore di livello dell'acqua capacitivo KLSV605 ad alte prestazioni e ampia portata

1.Descrizione generale

L'indicatore di livello del liquido capacitivo è uno strumento di misura che utilizza la variazione di capacità per misurare il livello del fluido nel contenitore.Il processo di misurazione dipende principalmente dalla variazione di capacità tra i due elettrodi, vale a dire, la sensibilità dell'indicatore di livello del liquido capacitivo dipende dalla differenza delle costanti dielettriche di due mezzi, un gas e un liquido.La misurazione del misuratore di livello capacitivo deve garantire che le costanti dielettriche dei due mezzi siano coerenti, altrimenti la variazione della costante dielettrica porterà direttamente a errori.

2.Caratteristica

• Buona struttura e metodo di installazione possono essere applicati ad alta temperatura, alta pressione, forte corrosione, facile cristallizzazione, anti-intasamento, antigelo e materiali polverosi e granulari solidi.
• Può misurare il livello del liquido di un mezzo fortemente corrosivo, il livello del liquido del mezzo ad alta temperatura e il livello del liquido del contenitore sigillato, che non ha nulla a che fare con la viscosità, la densità e la pressione di esercizio del mezzo.

3.Specifica

Campo di rilevamento	0,1 ~ 3 m
Intervallo di misurazione della capacità	10PF~500PF
Precisione	0.1 classe, 0.2 classe, 0.5 classe, 1 classe
Intervallo di pressione	-0.1MPa～32MPa
Resistenza alla temperatura della sonda	-50～250℃
Temperatura ambiente	-40～85℃
Temperatura di conservazione	-55℃～+125℃
Segnale di uscita	4～20mA, comunicazione 485, ecc.
La distanza di comunicazione del sensore di livello di uscita wireless	meno di 200 metri
tensione di alimentazione	3,3-36 V (alimentazione a batteria opzionale) 5～36 V CC
Materiale del sensore di livello	Acciaio inossidabile 316, 1Gr18Ni19Ti o PTFE
Stabilità a lungo termine	≤0,1%FS/anno
Deriva termica	≤0,01%FS/℃ (nell'intervallo 0~70 ℃)
Grado antideflagrante	ExibIICT6
Livello di protezione	IP67

4.Struttura

I sensori capacitivi di livello del liquido hanno strutture diverse a causa di diverse occasioni e parametri di applicazione, ma in generale la sua struttura principale può essere approssimativamente suddivisa in due parti, vale a dire la parte del sensore e la parte del trasmettitore.come mostra l'immagine:



A nell'immagine mostra il sensore, che sonda direttamente nell'attrezzatura del contenitore o misura

nel mezzo misurato del tubo del misuratore



B e C nella figura sono le flange di collegamento della fase gassosa e della fase liquida dello strumento di misurazione e controllo del livello del liquido, che vengono utilizzate per il collegamento delle flange dell'apparecchiatura, e il liquido e la pressione nell'apparecchiatura vengono aspirati al cilindro di misurazione.



D nella figura mostra il cilindro di misurazione dello strumento di misurazione e controllo del livello del liquido, che può formare una capacità con l'elettrodo del sensore.



E mostrato nella figura è la flangia delle acque reflue, che può scaricare regolarmente lo sporco nello strumento di misurazione e controllo del livello del liquido verso l'esterno, mantenere pulito l'interno del tubo di misurazione dello strumento di misurazione e controllo del livello del liquido e impedire al sensore di aderente allo sporco.



F mostrato in figura è il trasmettitore, che è un dispositivo di conversione da segnale capacitivo a segnale in corrente standard, ed è la parte centrale dell'intero strumento di misura e controllo del livello del liquido.La sua funzione principale è ricevere l'incremento della variazione di capacità causato dalla variazione del livello del liquido inviata dal sensore, quindi dopo la conversione emette un segnale di corrente standard 4-20mADC.Questo trasmettitore adotta dispositivi integrati militari, con basso consumo energetico, resistenza alle alte temperature, forte affidabilità e soddisfa i requisiti di sicurezza intrinseca.



Nota: è presente una parte di tenuta tra il trasmettitore e il tubo di misurazione, che è composta da diverse guarnizioni, che possono garantire che il fluido misurato sia a contatto con il sensore ma non fuoriesca, causando danni.Questa sezione è una parte importante della tenuta, si prega di non smontarla senza il consenso del produttore per evitare incidenti.


5.Display

6.Cablaggio



KSLV606 (modello con display) ha due modalità di cablaggio: una è RS485, l'altra è 4-20 mA.

• RS485

• 4-20 mA

Uscita 4-20 mA isolata

Uscita 4-20 mA a 2 fili non isolata
Figura 6.1

Dopo l'installazione, quando lo si utilizza per la prima volta, assicurarsi di aprire prima la valvola della fase gassosa, quindi aprire la valvola della fase liquida per garantire che il livello del liquido non fluttui violentemente, causando errori di misurazione.



Inoltre, è necessario assicurarsi che i giunti dei cavi di collegamento siano in buon contatto e anticorrosione.Nell'uso a lungo termine, prestare attenzione al regolare scarico delle acque reflue, in modo da evitare l'accumulo di sporcizia e influire sulle prestazioni dello strumento.Prendendo ad esempio il liquido di rame comune, il liquido di carbonio C, la torre dell'acqua calda Baohe, la piscina di acque reflue e altri mezzi sporchi, dovrebbe essere garantito lo scarico da 1 a 2 volte a settimana, mentre il mezzo più pulito dovrebbe essere scaricato da 1 a 2 volte a mese.

L'alloggiamento del trasmettitore deve essere avvolto strettamente per impedire l'ingresso di acqua, mezzo corrosivo o gas ed è vietato scontrarsi con forze esterne e smontarlo da non professionisti.



Esistono tre metodi di cablaggio comuni per i trasmettitori: come mostrato in (a) (b) (c)

(un)

(b)


(c) amperometro
Figura 6.2

Come mostrato nella figura sopra, ci sono tre metodi di cablaggio per il trasmettitore dello strumento di misurazione e controllo del livello del liquido.La figura (a) mostra lo schema elettrico del trasmettitore direttamente e il misuratore del display digitale.La figura (b) mostra lo schema elettrico del trasmettitore e del sistema di controllo DCS.Il sistema di controllo fornisce 24V ed è collegato al trasmettitore.La figura (c) mostra lo schema di collegamento del trasmettitore alimentato dalla barriera di sicurezza.Gli utenti possono fare riferimento ai tre metodi di cablaggio di cui sopra durante l'installazione.

7. Installazione

1) Installazione fase gassosa e fase liquida

Figura 7.1

Poiché i prodotti sono diversi solo nell'aspetto, nel design e nel materiale, ma entrambi appartengono allo strumento di misurazione e controllo del livello del liquido esterno, i metodi di installazione dei due sono sostanzialmente gli stessi, che verranno spiegati insieme qui.In generale, l'installazione è estremamente semplice e veloce, basta collegare la flangia di connessione fase gas-liquido sullo strumento di misura e controllo del livello del liquido con la flangia fase gas-liquido sull'apparecchiatura, aggiungere una guarnizione al centro e fissarla con bulloni.(Nota: la flangia di connessione dello strumento di monitoraggio e controllo del livello del liquido è stata saldata in base alle dimensioni concordate dalle due parti e non necessita di essere riconfigurata. L'utente deve configurare la valvola e la tubazione da solo) come mostrato nella figura 7.1.



Nota: prima dell'installazione, assicurarsi di pulire il foro interno del tubo di uscita sull'apparecchiatura per assicurarsi che il tubo di uscita dell'apparecchiatura non sia ostruito e che la superficie di tenuta della flangia sia intatta.Allo stesso tempo, è possibile aggiungere una valvola tra la flangia dello strumento di misura e controllo del livello del liquido e la flangia dell'apparecchiatura per facilitare lo smontaggio e il montaggio dello strumento durante la manutenzione o la sostituzione.
1) Installazione misuratore di livello liquido tipo caldaia capacitivo

Figura 7.2


Il misuratore di livello capacitivo è un prodotto utilizzato specialmente per air bag di caldaie grandi, medie e piccole e altri tipi di misurazione del livello di liquidi ad alta temperatura.

Adotta materiali speciali e tecnologia a radiofrequenza, in modo che l'intera macchina possa funzionare stabilmente per lungo tempo in un ambiente ad alta temperatura.Poiché è particolarmente utilizzato in ambienti ad alta temperatura, la struttura e il metodo di installazione dello strumento di misurazione e controllo del livello del liquido sono diversi da altri prodotti.

Prima di tutto, è diverso dagli altri prodotti in quanto il suo trasmettitore si trova sotto il sensore, c'è una sezione sigillata e dissipatrice di calore dal cilindro di misurazione al trasmettitore, e poi verso il basso c'è un braccio curvo a 90 gradi per condurre il trasmettitore al lato del sensore, che garantisce che il trasmettitore sia protetto dalle alte temperature in prossimità della porta del gas.D'altra parte, quando il fluido ad alta temperatura trasferisce il calore verso il basso al trasmettitore, prima passa attraverso una speciale sezione di dissipazione del calore, che ridurrà notevolmente il suo calore.Portare il trasmettitore sul lato inferiore del sensore serve principalmente a prevenire la perdita della sezione di tenuta del sensore e impedire che il fluido si diffonda fino alla parte del trasmettitore lungo la parete esterna del cilindro di misura, causando cortocircuiti o corrosione.

In sintesi, la struttura di questo misuratore di livello presenta evidenti vantaggi, motivo per cui può funzionare stabilmente per lungo tempo in un ambiente ad alta temperatura.Per l'installazione, va notato che il trasmettitore è al di sotto e la distanza dal tubo di scarico è relativamente vicina, quindi non può essere installato al contrario.L'installazione è come mostrato nella figura 7.2:

8.Calibrazione

Sebbene la regolazione analogica sia stata effettuata prima che il prodotto lasci la fabbrica, per consentire all'utente di sperimentare ulteriormente le prestazioni del nostro prodotto prima dell'uso, si consiglia all'utente di eseguire una semplice verifica.È possibile rimuovere l'intero set di strumenti per la calibrazione.(Ma non smontare le parti dei nostri prodotti)

La taratura dello strumento esterno di misura e controllo del livello del liquido è mostrata in figura 8.1:

Figura 8.1

Le fasi di verifica sono le seguenti:

1) Preparare un tubo dell'acqua trasparente, contrassegnarlo con una scala o fissarlo con un righello, in modo che il livello effettivo del liquido possa essere osservato e calibrato durante la calibrazione.Preparare inoltre un amperometro (DC) con una precisione di più di tre cifre, diversi tappi di gomma e un mezzo di prova sufficiente (che può essere sostituito dall'acqua).

2) Collegare un'estremità del tubo dell'acqua trasparente alla porta della fase liquida dello strumento di misurazione e controllo del livello del liquido, bloccare l'uscita delle acque reflue e mantenere libera la porta della fase gassosa.E collegare l'amperometro in serie come mostrato nella Figura 6.2), quindi accendere l'alimentazione dopo aver verificato che il cablaggio sia corretto.

3) Aggiungere il mezzo dall'estremità superiore del tubo trasparente, il mezzo scorre attraverso il tubo della fase liquida nello strumento di misurazione e controllo del livello del liquido e il livello del liquido viene aggiunto a diversi punti con altezze diverse, perché in questo momento il liquido il livello nel tubo trasparente viene misurato con lo strumento di misurazione e controllo del livello del liquido.Il livello del liquido nel cilindro del misuratore è esattamente in linea.A questo punto, leggere il valore dell'amperometro, quindi confrontare il rapporto di altezza corrispondente al segnale standard di uscita 4-20 mA con il valore di corrente raccolto per verificare l'accuratezza del misuratore di livello (Nota: per calcolare facilmente .In generale, diversi punti sono presi rispettivamente a 0%, 25%, 50%, 75% e 100% e le correnti corrispondenti sono rispettivamente 4mA, 8mA, 12mA, 16mA e 20mA.L'intervallo dovrebbe corrispondere al centro della fase liquida rispettivamente in fase gassosa).



9.Trisoluzione dei problemi

1. Durante l'uso, se il display digitale indica zero, utilizzare l'intervallo 0-200 mA dell'amperometro CC e quando anche la corrente misurata è 0, i possibili guasti sono:

un.L'alimentazione a 24V è normale?

b.Il trasmettitore potrebbe essere in cortocircuito

c.Il trasmettitore ha problemi di qualità;



Se la corrente misurata dall'amperometro DC è inferiore a 4mA, i possibili guasti:

un.Il livello effettivo del liquido è al di sotto della porta della fase liquida

b.L'attuale valore di regolazione del trasmettitore è troppo basso

c.Il trasmettitore ha problemi di qualità;se la corrente misurata è coerente con il livello effettivo del liquido, c'è un problema con il display digitale;



Possibili guasti se la corrente supera i 25 mA:

un.C'è un cortocircuito nel circuito del trasmettitore

b.Il valore di regolazione attuale è troppo alto.



2. Quando il display digitale è pieno, utilizzare l'intervallo 0-200 mA dell'amperometro CC.Quando la corrente misurata è 20 mA, potrebbe esserci un guasto:

un.La regolazione corrente è troppo alta

b.C'è un cortocircuito nel trasmettitore

c.Il livello effettivo del liquido è pieno;

Se la corrente misurata è inferiore a 20 mA, il display digitale è difettoso.



3. Il display digitale salta violentemente.Utilizzando l'intervallo 0-200 mA dell'amperometro CC, la corrente misurata fluttua troppo e potrebbe non funzionare correttamente:

un.Fluttuazione effettiva del livello del liquido

b, scarso contatto di linea

c.Il trasmettitore ha problemi di qualità;se la corrente misurata è stabile, il misuratore del display potrebbe essere difettoso



4. Non vi è alcun cambiamento nel display digitale.Utilizzare l'intervallo 0-200 mA dell'amperometro CC.Quando la corrente misurata cambia normalmente, potrebbe indicare che lo strumento è difettoso;se la corrente misurata non cambia, potrebbe esserci un guasto:

un.Guasto del trasmettitore

b.Il condotto della fase gas-liquido è ostruito

c.C'è un circuito aperto tra il sensore e il trasmettitore e deve essere ricollegato



5. Il display digitale cambia lentamente rispetto al livello effettivo del liquido.Quando si utilizza l'amperometro 0-200 mA, la corrente misurata cambia lentamente e potrebbe esserci un guasto:

un.Il polo interno del sensore si attacca alle impurità, utilizzare il 25% di acido cloridrico (acido solforico) per bagnare il polo

b.Il tubo della fase gassosa è mezzo bloccato, aprire la valvola, testarla e pulirla.



6. Quando il display digitale è alto o basso, regolare la gamma o la manopola zero nel trasmettitore per regolare.



Nota: per misurare se nel circuito è presente un'alimentazione a 24 V, utilizzare i puntali positivo e negativo del voltmetro per collegare il positivo e il negativo della linea di alimentazione a 24 V prima della misurazione.

Gestione dell'esistenza di un cortocircuito: controllare il circuito esterno e il circuito del trasmettitore ed eliminarlo.



10.Precauzioni

1. Tutti i prodotti forniti sono forniti con certificato del prodotto e manuale di istruzioni, inclusi numero del prodotto, parametri tecnici, schema elettrico, data di produzione, ecc. Si prega di controllare attentamente per evitare un uso errato.

2. Durante l'installazione, verificare se l'interfaccia in loco è coerente con l'interfaccia del prodotto in base al metodo di connessione del prodotto.

3. Il cablaggio deve essere cablato in stretta conformità con i requisiti delle istruzioni per l'uso della nostra azienda.

4. Questo prodotto è un preciso strumento di trasduzione dell'energia ed è vietato smontare, scontrarsi, far cadere e battere con forza.

5. Se si riscontrano anomalie durante l'uso, è necessario spegnere l'alimentazione, interrompere l'utilizzo, controllarla o contattare direttamente l'ufficio tecnico della nostra azienda.

6. L'imballaggio originale deve essere ripristinato durante il trasporto e lo stoccaggio e conservato in un magazzino fresco, asciutto e ventilato.

7. Fare attenzione a non danneggiare il sensore durante l'installazione e l'uso.

8. Misure efficaci di protezione contro i fulmini devono essere prese nel sito di installazione.

9. L'involucro di qualsiasi trasmettitore di questa serie deve essere messo a terra in modo affidabile e la resistenza di messa a terra deve essere inferiore a 4Ω.

10. Quando si utilizza la comunicazione 485 per la configurazione del sistema, il trasmettitore deve essere dotato di una barriera di sicurezza o di un isolatore.

11. La barriera di sicurezza dovrebbe ottenere un certificato antideflagrante e la sua installazione dovrebbe essere eseguita secondo i requisiti del suo manuale.

12. Quando il trasmettitore viene utilizzato nell'area "0", il trasformatore di alimentazione che alimenta la barriera di sicurezza deve soddisfare i requisiti dell'articolo 8.1 di GB3836.4-2010.

Tabella di selezione del prodotto

KSLV	Tabella di selezione per indicatore di livello del fluido capacitivo intelligente
	Tipologia di prodotto
	605	Nessun modello di visualizzazione
	606	Nessun modello di visualizzazione
		Segnale di uscita
		4-20 mA	Uscita segnale 4~20mA, display a LED
		RS485	Uscita RS485
			Codice	Campo di misura
			L500	500 mm
			L800	800 mm
			L1000	1000 mm
			Lxxx	Requisiti speciali si prega di compilare la parentesi
				Mezzi di misurazione	Identificare il tipo di mezzo misurato, come acqua, gasolio...
				Acqua	Il mezzo misurato è l'acqua
					Altro	Si prega di notare chiaramente se ci sono altri requisiti
					N / A
KSLV	605	4-20 mA	L800	acqua	N / A

Risoluzione dei problemi comuni del sensore di livello del liquido capacitivo:
1. Durante l'uso, se lo strumento non ha uscita di corrente, controllare se i cavi "+" e "- del processore di segnale sono allentati o caduti. I problemi di cui sopra dovrebbero essere rinforzati immediatamente.
2. Se l'indicatore del misuratore è zero, tenere uno strumento di metallo, come pinzette, cacciavite, ecc., e toccare il terminale "sensore" del processore di segnale, e l'indicatore dovrebbe aumentare, altrimenti, il processore di segnale del il contatore è danneggiato.A questo punto, il processore del segnale dello strumento deve essere sostituito.
3. Se l'indicatore del misuratore è pieno, rimuovere il cavo del "sensore" del processore di segnale.Se la spia dell'indicatore è ancora piena, indica che il processore di segnale è danneggiato.Se l'indicatore del contatore torna a zero, potrebbe essere dovuto a un cattivo isolamento del sensore.Quando l'isolamento è cattivo, il sensore deve essere sostituito immediatamente.
4. Controllare il metodo del sensore: rimuovere il cavo del sensore dal processore di segnale.Utilizzare uno shaker da 500 V o un multimetro di tipo 500 con il file "x10k" per misurare la resistenza tra il cavo del sensore e la parete metallica della torre.Dovrebbe essere maggiore di 10M ohm, altrimenti indica che il sensore è scarsamente isolato.
5. Discriminazione ed eliminazione delle interferenze: se lo strumento funziona normalmente in laboratorio ma il valore indicato oscilla su e giù nel campo per indicare un certo valore di livello del liquido, si può ritenere che lo strumento sia disturbato.La capacità del condensatore elettrolitico collegato in parallelo alle due estremità della linea di alimentazione dello strumento è di circa 220 microfarad, e la tensione di tenuta è superiore a 50 volt, che può essere eliminata.
6. Quando l'indicatore di livello del liquido capacitivo oscilla, la prima cosa da considerare è se il livello del liquido fluttua davvero.In questo momento, dovrebbe essere risolto consultando il processo.Se la fluttuazione dell'indicatore di livello del liquido non è causata dalla fluttuazione del livello del liquido, è necessario considerare l'influenza dell'interferenza E se la messa a terra è buona, se vi è una fonte di interferenza nelle vicinanze, se è presente una saldatura elettrica per il funzionamento, se c'è la saldatura elettrica per il funzionamento e se c'è qualche influenza di grandi apparecchiature elettriche.
