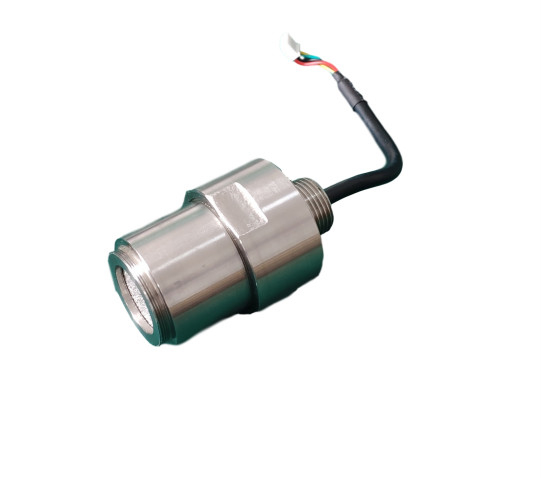

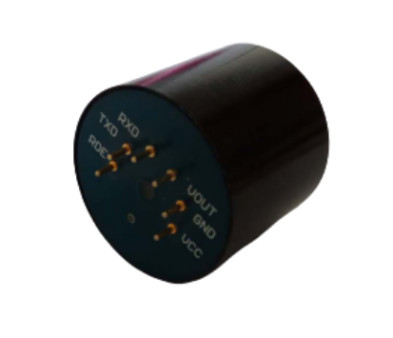

Sensore SF6 a infrarossi KSS572
1. panoramica
Il gas SF6 è ampiamente utilizzato come materiale isolante e come gas di estinzione di arco nelle apparecchiature elettriche, in particolare negli interruttori ad alta tensione, nei trasformatori, nei trasformatori, nei condensatori, negli arrester, nei fusibili, ecc..Le perdite si verificano, la pressione dell'apparecchiatura diminuisce, la capacità di isolamento si riduce; Inquinare e distruggere l'ambiente atmosferico, aumentare l'effetto serra; Accumulazione in spazi a basso livello,che si traduce in incidenti quali la mancanza di ossigeno nel cervello del personale e persino una rapida asfissiaSotto l'influenza di scariche parziali, temperature elevate e altri fattori, il gas SF6 produrrà sostanze di decomposizione altamente tossiche come SF4, SF2, SOF2 ecc.
KSS572 è un modulo sensore di gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR. La concentrazione è determinata in base all'assorbimento di gas SF6 a 10,5um.La struttura a sorgente luminosa singola e a doppio canale della sorgente luminosa MEMS, un rivelatore piroelettrico a doppio canale e una camera a gas ottica sono utilizzati per realizzare la compensazione di riferimento del percorso ottico spaziale doppio.e produzione, con compensazione della temperatura e correzione della non linearità.
2. Parametri tecnici
| parametro |
simbolo |
minimo |
Valori tipici |
massimo |
unità |
| Temperatura di conservazione |
Tstg |
- Venti |
- |
80 |
°C |
| Temperatura di funzionamento |
TA |
- Venti |
|
60 |
°C |
| Umidità di funzionamento |
HA |
0 |
|
90 |
% RH |
| La pressione del lavoro |
PA |
0.8 |
|
1.2 |
bancomat |
| Tensione di alimentazione |
V.s |
11 |
12 |
30 |
V. |
| Corrente di funzionamento massima |
Io...Avg |
100 |
120 |
150 |
mA |
| Distanza di rilevamento (personalizzabile). |
Ra |
|
1000 |
|
ppm |
| Risoluzione |
Risoluzione |
|
1000 |
|
ppm |
| Accuratezza di misura |
Accuratezza |
|
± 10 ppm o ± 5% di valore di verità |
|
% vol |
| Tipo di condotta T90 |
Aspirazione a pompa |
|
|
5 |
|
secondo |
| Diffusione |
|
30 |
|
secondo |
| Ripetibilità |
Zero. |
|
|
Meno di ±50 |
|
ppm |
| Distanza |
|
|
Meno di ± 5%. |
|
|
| Durata di vita |
|
|
10 |
|
anno |
3. Disegno delle dimensioni strutturali
Unità: mm
Disegno dimensionale della struttura di aspirazione della pompa
Disegno dimensionale della struttura diffusa
4. Istruzioni di installazione
Il sensore è installato e posizionato a una distanza di 3,2 mm in base ai requisiti strutturali
Il passo della presa del cablaggio è di 2,54 mm.
5- Questioni a cui si deve prestare attenzione nella manutenzione
Il sensore deve essere calibrato regolarmente, è consigliabile non più di 3 mesi,e non è necessaria la taratura sul lato del funzionamento a lungo termine se è attivata la taratura automatica non utilizzare il sensore per lungo tempo in un ambiente ad alta densità di polvere.
Si prega di utilizzare il sensore entro il raggio di alimentazione del sensore.
6- Instruzioni per ordinare
Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni
1) nome del sensore 2) gamma del sensore 3) precisione di misura del sensore e modalità di uscita, ecc.
Ad esempio, SW521, 0-5000ppm, 4-20mA di uscita
7. Informazioni sull'ordine
| Scheda informativa sugli ordini |
| KSS572 |
Sensore di concentrazione di CO2 KSS572 |
| |
xxxx |
Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm. |
| 2000 |
Intervallo 200 ppm (default). |
| 10000 |
Intervallo 10000 ppm |
| 50000 |
Intervallo 50000 ppm |
| |
codifica |
La velocità di reazione è divisa in due tipi: veloce e lenta |
| S |
Lento (default). |
| Q. |
veloce |
| |
codifica |
Selezione del tasso di baud, supporto al tasso di baud comunemente utilizzato 2400 9600 19200 38400bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare. |
| Costumi |
Conferma il tasso di segnalazione prima di ordinare |
| 2400 |
Tasso di segnalazione 2400bps |
| 9600 |
9600bps velocità di comunicazione |
| 19200 |
Tasso di segnalazione 19200bps |
| 38400 |
38400bps baud rate (default) |
| |
codifica |
Protocollo di porta seriale |
| Modbus-RTU |
Protocollo standard Modbus-RTU (default). |
| Modbus-ASCII |
Protocollo Modbus-ASCII standard |
| Modbus-Self |
Protocollo privato Modbus |
| KSS572 |
- 2000 |
- S. |
- 38400 |
- Modbus-RTU |
|
9Dati di contatto
Indirizzo:www.kacise.com
Tel: +86-29-17719566736
Email: sales@kacise.com
Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina
10Appendice
| Stoneggiatura |
Nome completo |
| VOL |
1% VOL si riferisce all'1% del volume di un determinato gas nell'aria. |
| PPM |
1 ppm significa che il volume di un gas specifico nell'aria rappresenta un milionesimo. |
| O2 |
Molecole di ossigeno |
| LCD |
Display LCD |
| RS485 |
Porta seriale asincrona 485 |
| DC |
corrente continua |
| Climatizzazione |
Comunicazione |
| PVC |
Cloruro di polivinile |
