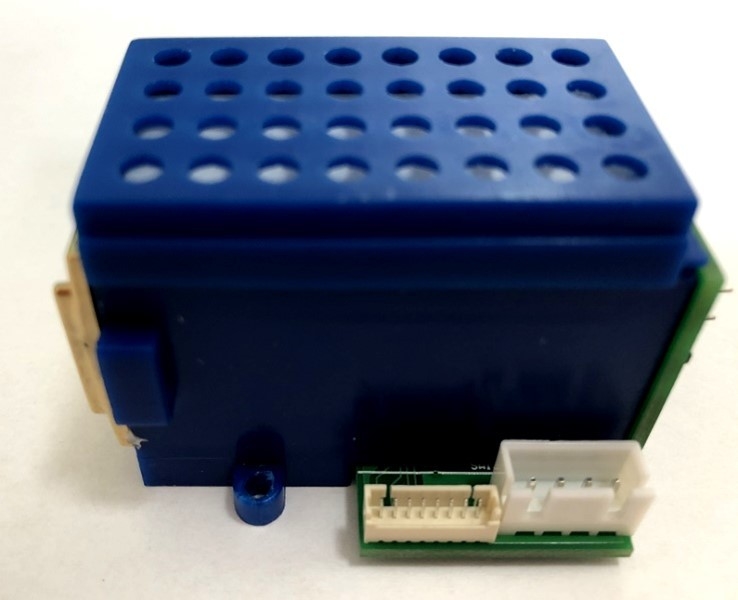

KSS523 Modulo sensore di gas SF6 a infrarossi
1. panoramica
Il gas SF6 è ampiamente utilizzato come materiale isolante e come gas di estinzione di arco nelle apparecchiature elettriche, in particolare negli interruttori ad alta tensione, nei trasformatori, nei trasformatori, nei condensatori, negli arrester, nei fusibili, ecc..In caso di perdita, la pressione dell'apparecchiatura è ridotta e la capacità di isolamento è ridotta; Inquinare e distruggere l'ambiente atmosferico, aumentare l'effetto serra;Accumulazione in spazi a basso livello, con conseguenti incidenti quali la mancanza di ossigeno nel cervello del personale e persino una rapida asfissia; sotto l'influenza di scariche parziali, temperature elevate e altri fattori,Il gas SF6 produrrà sostanze di decomposizione altamente tossiche come lo SF4, SF2, SOF2, ecc.
KSS523 è un modulo sensore di gas che utilizza il principio di rilevamento dell'assorbimento a infrarossi NDIR, che determina la concentrazione in base all'assorbimento del gas SF6 a 10,5 um.cavità ottica con struttura speciale e rilevatore a doppio canale per realizzare la compensazione di riferimento spaziale a doppio percorso ottico, e microprocessore per acquisizione, elaborazione e uscita del segnale. KSS523 è di piccole dimensioni e basso consumo di energia e ha UART, 485 (Modbus RTU, Modbus ASCII,Modbus personalizzato facoltativo) e interfaccia digitale a bus singolo, che fornisce funzioni di calibrazione digitale a zero e di sensibilità e di calibrazione manuale a zero.
KSS523 può essere ampiamente utilizzato nel rilevamento delle perdite di gas SF6 e in altre occasioni nell'analisi della concentrazione di gas SF6 nell'industria energetica.
2. Parametri tecnici
| parametro |
simbolo |
minimo |
Valori tipici |
massimo |
unità |
| Temperatura di conservazione |
Tstg |
- Venti |
- |
80 |
°C |
| Temperatura di funzionamento |
TA |
- Venti |
|
60 |
°C |
| Umidità di funzionamento |
HA |
0 |
|
90 |
% RH |
| La pressione del lavoro |
PA |
0.8 |
|
1.2 |
bancomat |
| Tensione di alimentazione |
V.s |
11 |
12 |
18 |
V. |
| Corrente di funzionamento massima |
Io...Avg |
100 |
120 |
150 |
mA |
| Intervallo (personalizzabile) |
|
|
5000 |
|
ppm |
| Accuratezza di misura |
Accuratezza |
|
± 5 ppm o ± 2% è il valore reale maggiore |
|
% vol |
| T90 |
Aspirazione a pompa |
|
|
5 |
|
secondo |
| diffusione |
|
30 |
|
secondo |
| Ripetibilità |
50% F.S. |
|
|
Meno di ± 5%. |
|
|
| Durata di vita |
|
|
10 |
|
anno |
3. Disegno di dimensione strutturale
Unità di tracciamento: mm
Il tipo di diffusione e il tipo di aspirazione della pompa sono uguali in lunghezza e larghezza e differiscono solo in altezza
Dimensioni riservate per l'installazione di prodotti di diffusione: lunghezza * larghezza * altezza 60 mm * 40 mm * 40 mm
Dimensioni riservate per l'installazione di prodotti di aspirazione a pompa: lunghezza * larghezza * altezza 60 mm * 40 mm * 45 mm
4.Disegno dimensionale dell'installazione
Unità di tracciamento: mm
Il tipo di diffusione si trova nella stessa posizione del foro di montaggio pompa-aspirazione
5- Questioni a cui si deve prestare attenzione nella manutenzione
Il sensore deve essere calibrato regolarmente, non più di 3 mesi è raccomandato
Non utilizzare il sensore per lungo tempo in ambienti con elevata densità di polvere
Si prega di utilizzare il sensore all'interno della gamma di alimentazione del sensore
6- Instruzioni per ordinare
Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni
- Nome del sensore 2) Intervallo del sensore 3) Metodo di uscita, ecc.
Ad esempio, SW520S, 0-1500 ppm, singolo bus
7.Informazioni sull'ordine
| Scheda informativa sugli ordini |
| KSS523 |
Modulo sensore di gas SF6 a infrarossi KSS523 |
| |
xxxx |
Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm. |
| 2000 |
Intervallo 200 ppm (default). |
| 10000 |
Intervallo 10000 ppm |
| 50000 |
Intervallo 50000 ppm |
| |
codifica |
La velocità di reazione è divisa in due tipi: veloce e lenta |
| S |
Lento (default). |
| Q. |
veloce |
| |
codifica |
Selezione del tasso di baud, supporto al tasso di baud comunemente utilizzato 2400 9600 19200 38400bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare. |
| Costumi |
Conferma il tasso di segnalazione prima di ordinare |
| 2400 |
Tasso di segnalazione 2400bps |
| 9600 |
9600bps velocità di comunicazione |
| 19200 |
Tasso di segnalazione 19200bps |
| 38400 |
38400bps baud rate (default) |
| |
codifica |
Protocollo di porta seriale |
| Modbus-RTU |
Protocollo standard Modbus-RTU (default). |
| Modbus-ASCII |
Protocollo Modbus-ASCII standard |
| Modbus-Self |
Protocollo privato Modbus |
| KSS523 |
- 2000 |
- S. |
- 38400 |
- Modbus-RTU |
|
8.Dati di contatto
Indirizzo:www.kacise.com
Tel: +86-29-17719566736
Email: sales@kacise.com
Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina
9Appendice
| Stoneggiatura |
Nome completo |
| VOL |
1% VOL si riferisce all'1% del volume di un determinato gas nell'aria. |
| PPM |
1 ppm significa che il volume di un gas specifico nell'aria rappresenta un milionesimo. |
| O2 |
Molecole di ossigeno |
| LCD |
Display LCD |
| RS485 |
Porta seriale asincrona 485 |
| DC |
corrente continua |
| Climatizzazione |
Comunicazione |
| PVC |
Cloruro di polivinile |
