KCS503Modulo CO2 a infrarossi

















1.panoramica

KCS503 è un modulo di rivelazione gas basato sul principio dell'assorbimento infrarosso NDIR, adatto a rilevare la concentrazione di anidride carbonica in ambiente gassoso a temperatura ambiente.

KCS503 adotta una cavità ottica brevettata, una sorgente luminosa importata e un rilevatore a doppio canale per realizzare la compensazione di riferimento dei doppi percorsi ottici nello spazio.KCS503 ha una buona selettività, nessuna dipendenza dall'ossigeno e una lunga durata.

KCS503 dispone di UART, uscita 485 e uscita di corrente 4-20 mA (o uscita di tensione analogica) per facilitare la selezione delle applicazioni da parte del cliente;Il KCS503 fornisce i comandi di calibrazione del punto zero, calibrazione della sensibilità e calibrazione dell'aria pulita e fornisce un pin MCDL calibrato manualmente per consentire ai clienti di eseguire la calibrazione dello zero relativo dei moduli sensore utilizzando aria pulita a flusso libero all'aperto.

KCS503 adotta il metodo di ventilazione a diffusione per convezione e la velocità di diffusione è elevata.KCS503 è progettato per la misurazione della concentrazione di CO2 in ambienti ad alta umidità come stanze per funghi, stanze di incubazione e serre agricole.Può anche essere ampiamente utilizzato nel controllo dell'aria fresca HVAC, nel monitoraggio della qualità dell'aria interna, nel monitoraggio dei processi di produzione agricola e zootecnica, può essere installato in edifici intelligenti, sistemi di ventilazione, robot, automobili e altre applicazioni, può essere applicato anche ad altri spazi ristretti monitoraggio della qualità dell'aria.

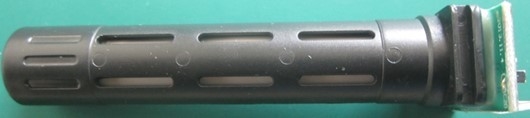

KCS503 vista esterna







2.Parametri tecnici





parametro		simbolo	minimo	Valori tipici	massimo	unità
Temperatura di conservazione		Tstg	-20	-	80	°C
temperatura di esercizio		TUN	-20		60	°C
Umidità operativa		HUN	0		90	% RH
Pressione di lavoro		PUN	0.8		1.2	ATM
Tensione di alimentazione		vS	5	5	5.5	v
Corrente operativa massima		iomax	100	120	150	mA
Intervallo (personalizzabile supportato). Può essere fino al 100% vol)		RA	2000	10000	50000	ppm
Accuratezza di misurazione		Precisione	-	± 20 ppm o ± 5% del valore reale	± 300 ppm ± 5% del valore reale	ppm
Tempo di reazione		T90	-	30	40	secondo
Ripetibilità	Zero			<±50		ppm
	50% di sconto	-		<±5% del valore misurato @50% RISPARMIO	-
Durata			3	10	15	anno







3.Disegno dimensionale strutturale

Unità: mm





















4.Note di rilascio

Al fine di facilitare agli utenti un utilizzo migliore di questo prodotto, versione V2.2 sulla base della versione V2.1, aggiornare le condizioni di lavoro e le caratteristiche prestazionali nei parametri tecnici, poiché le istruzioni di installazione non hanno contenuto, quindi le istruzioni di installazione vengono rimosse e i comandi relativi alla calibrazione vengono eliminati.

5.Questioni a cui prestare attenzione durante la manutenzione

Il sensore deve essere calibrato regolarmente, si consiglia di non superare i 3 mesie la calibrazione non è richiesta se la calibrazione automatica è attivata per il funzionamento a lungo termine

Non utilizzare il sensore per lungo tempo in un ambiente con un'elevata densità di polvere.

Si prega di utilizzare il sensore all'interno del raggio di alimentazione del sensore.

6.Istruzioni per l'ordinazione

Per poter acquistare le specifiche specifiche richieste, si prega di fornire le seguenti informazioni

1) Nome sensore 2) Sensorefascia 3) Precisione di misurazione del sensore

Ad esempio, KCS5003 5000 ppm







7.informazioni sull'ordine



Scheda informativa dell'ordine
KCS503	KCS503 Sensore di concentrazione di CO2
	xxxx	Il sensore misura l'intervallo di concentrazione di CO2 in ppm, con un valore minimo di 2000 e un valore massimo di 50000 ppm.
	2000	Intervallo 200 ppm (impostazione predefinita).
	10000	Intervallo 10000 ppm
	50000	Intervallo 50000 ppm
		codificare	La velocità di reazione è divisa in due tipi: veloce e lenta
		S	Lento (predefinito).
		Q	veloce
			codificare	Selezione della velocità di trasmissione, supporto della velocità di trasmissione comunemente utilizzata 2400 9600 19200 38400 bps, 8 bit di dati, 1 bit di stop bit, nessun bit di controllo: confermare le esigenze speciali prima di ordinare.
			Costume	Confermare la velocità di trasmissione prima di ordinare
			2400	Velocità di trasmissione di 2400 bps
			9600	Velocità di trasmissione di 9600 bps
			19200	Velocità di trasmissione di 19200 bps
			38400	Velocità di trasmissione 38400 bps (impostazione predefinita)
				codificare	Protocollo della porta seriale
				Modbus-RTU	Protocollo Modbus-RTU standard (predefinito).
				Modbus-ASCII	Protocollo standard Modbus-ASCII
				Modbus-Self	Protocollo privato Modbus
KCS503	-2000	-S	-38400	-Modbus-RTU







Dettagli del contatto



URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Indirizzo: Tangyan South Road, città di Xi'an, provincia dello Shaanxi, Cina























































































































































Appendice



Abbreviazione	Nome e cognome
VOL	1% VOL si riferisce all'1% del volume di un particolare gas nell'aria.
PPM	1PPM significa che il volume di un gas specifico nell'aria rappresenta un milionesimo.
O2	Molecole di ossigeno
LCD	display LCD
RS485	Porta seriale asincrona 485
CC	corrente continua
corrente alternata	Comunicazione
PVC	cloruro di polivinile
