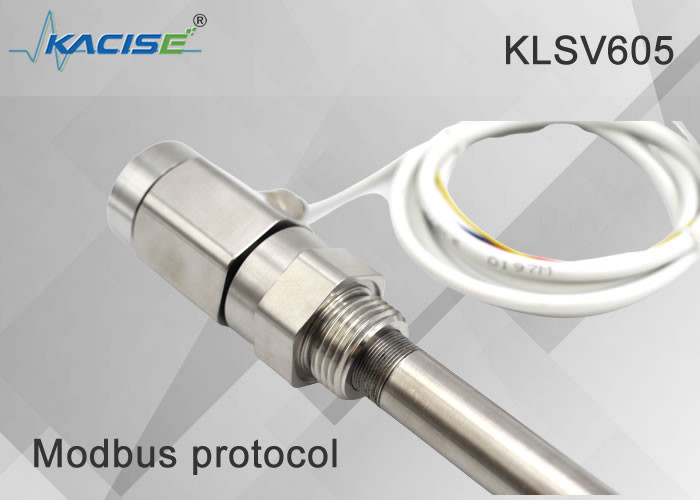

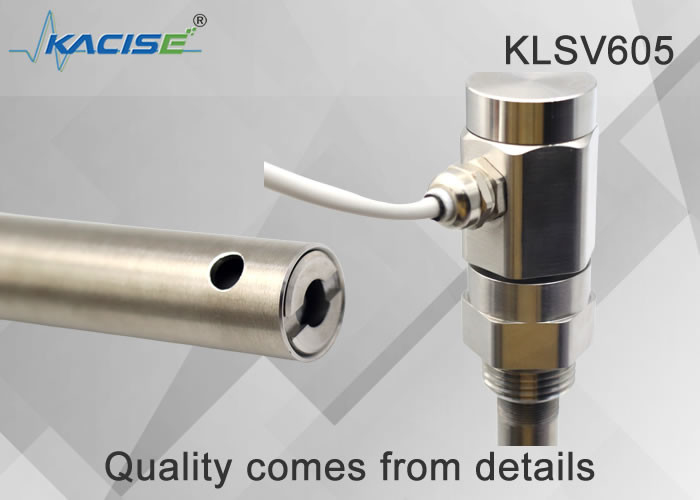

Manuale dell'utente del sensore di livello capacitivo della serie KLSV605

1.Descrizione generale

Il sensore di livello liquido intelligente e capacitivo è un trasmettitore di livello liquido (livello materiale) che può essere utilizzato per liquido, olio, solido, interfaccia e misurazione.l' affidabilità è notevolmente migliorata, non è influenzato da vapore acqueo, polvere o condensazione e ha i vantaggi di un funzionamento stabile e affidabile a lungo termine, elevata sensibilità, buona linearità, resistenza alle alte temperature,resistenza ad alta pressione, ecc. Il misuratore di livello di liquido intelligente è un segnale di misurazione a due fili (a ciclo) 4 ~ 20mADC, facile da regolare, trasmissione wireless, trasmissione 485, ecc. Può essere ampiamente utilizzato nel petrolio,chimica, metallurgia, energia elettrica, carta, farmacia e altri settori.

2. Caratteristica

■Il protocollo Modbus è facile da integrare.

■Semplice struttura, senza componenti mobili o elastici, con elevata affidabilità e manutenzione minima.manutenzione media e piccola.

■Una varietà di uscite di segnale è conveniente per diverse configurazioni di sistema.

■adatta per la misurazione del livello di contenitori ad alta temperatura e ad alta pressione e il valore misurato non è influenzato dalla temperatura, dalla gravità specifica del liquido da misurare,e la forma e la pressione del contenitore.

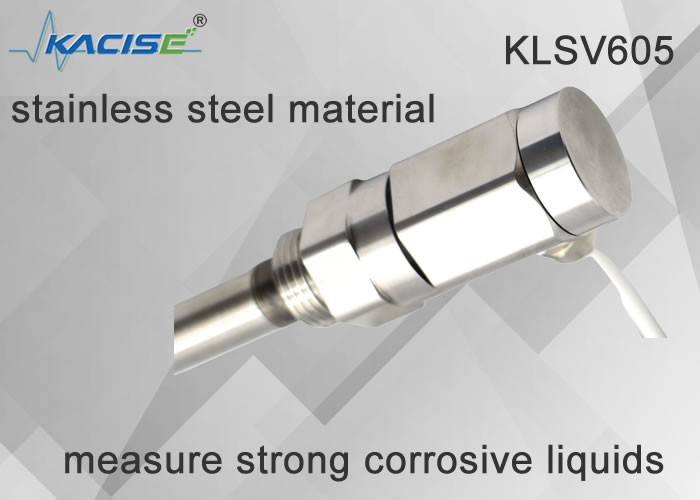

■È particolarmente adatto per la misurazione di liquidi corrosivi forti come acidi e alcali.

■Perfetta protezione contro la sovra corrente, la sovra tensione e la polarità dell'alimentazione.

■Il sensore di livello wireless ha la funzione di trasmissione a distanza wireless.

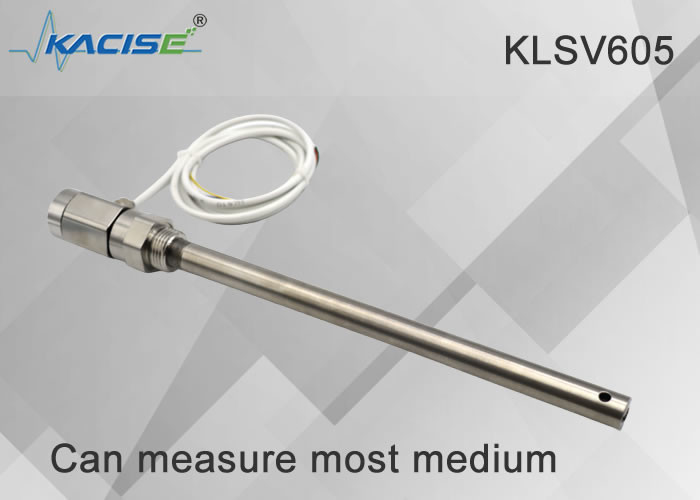

■Può misurare qualsiasi mezzo.

3.Specificità

4.Struttura

I sensori di livello del liquido capacitivi hanno strutture diverse a causa di diverse occasioni e parametri di applicazione, ma in generale la loro struttura principale può essere divisa approssimativamente in due parti,cioè la parte del sensore e la parte del trasmettitore. come mostra la foto:

A nell'immagine mostra il sensore, che sonda direttamente nel contenitore attrezzature o misure

nel mezzo misurato del tubo del contatore

B e C nella figura sono le flange di collegamento della fase gassosa e della fase liquida dello strumento di misurazione e controllo del livello del liquido, utilizzate per il collegamento delle flange dell'apparecchiatura,e il liquido e la pressione presenti nell'apparecchiatura vengono attirati alla bombola di misurazione.

D nella figura mostra il cilindro di misura dello strumento di misura e controllo del livello del liquido, che può formare una capacitanza con l'elettrodo sensore.

La figura E rappresenta la flangia delle acque reflue, che può scaricare regolarmente verso l'esterno l'immondizia contenuta nello strumento di misura e di controllo del livello del liquido.mantenere pulito l'interno del tubo di misura dello strumento di misura e controllo del livello del liquido, e impedire al sensore di aderire al terreno.

F mostrato nella figura è il trasmettitore, che è un dispositivo di conversione dalla capacità al segnale di corrente standard,e costituisce la parte centrale dell'intero strumento di misurazione e controllo del livello del liquidoLa sua funzione principale è quella di ricevere l'incremento di cambiamento di capacità causato dal cambiamento di livello del liquido inviato dal sensore, e quindi dopo la conversione, emette un segnale di corrente standard da 4-20mADC.Questo trasmettitore adotta dispositivi militari integrati, con basso consumo energetico, elevata resistenza alle temperature, forte affidabilità e soddisfa i requisiti di sicurezza intrinseca.

Nota: tra il trasmettitore e il tubo di misura è presente una parte di tenuta composta da diverse tenute,che può garantire che il mezzo di misurazione sia a contatto con il sensore ma non perdanoQuesta sezione è una parte di tenuta importante, per evitare incidenti non si deve smontarla senza il consenso del fabbricante.


5- Disponibile

6.Cablaggio

KSLV606 (modello di display) ha due modalità di cablaggio: una è RS485, l'altra è 4-20mA.

• RS485

• 4-20mA

Fabbricazione di apparecchiature per la produzione di energia elettrica

Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato
Figura 6.1

Dopo l'installazione, quando lo si utilizza per la prima volta, assicurarsi di aprire prima la valvola di fase gassosa e poi quella di fase liquida per assicurarsi che il livello del liquido non oscilla violentemente.che causano errori di misura.

Inoltre, occorre assicurarsi che le giunzioni dei cavi di collegamento siano in buon contatto e anti-corrosione.in modo da evitare l'accumulo di sporcizia e influenzare le prestazioni dello strumentoPrendendo come esempio il liquido di rame comune, il liquido di carbonio C, la torre di acqua calda Baohe, la piscina fognaria e altri mezzi sporchi, dovrebbe essere garantito uno o due scarichi a settimana,mentre il mezzo più pulito deve essere scaricato da 1 a 2 volte al mese.

L'alloggiamento del trasmettitore deve essere ben avvolto per impedire l'ingresso di acqua, sostanze corrosive o gas, e è vietato colpirlo con forze esterne e smontarlo da non professionisti.

Esistono tre metodi di cablaggio comuni per i trasmettitori: come indicato alle lettere a) b) c)

(a)

(b)


c) Ammetro
Figura 6.2

Come illustrato nella figura precedente, esistono tre metodi di cablaggio per il trasmettitore dello strumento di misura e controllo del livello del liquido.La figura (a) mostra il diagramma di cablaggio del trasmettitore direttamente e il contatore di visualizzazione digitaleLa figura b) mostra il diagramma di cablaggio del trasmettitore e del sistema di controllo DCS. Il sistema di controllo fornisce 24 V e è collegato al trasmettitore.La figura c) mostra il diagramma di connessione del trasmettitore alimentato dalla barriera di sicurezzaGli utenti possono fare riferimento ai tre metodi di cablaggio sopra indicati durante l'installazione.

7. Installazione

1) Installazione in fase gassosa e in fase liquida

Figura 7.1

Poiché i prodotti sono diversi solo per il design e il materiale, ma entrambi appartengono allo strumento esterno di misura e controllo del livello del liquido,i metodi di installazione dei due sono fondamentalmente gli stessiIn generale, l'installazione è estremamente semplice e veloce.basta collegare la flangia di connessione gas-liquido sul dispositivo di misurazione e controllo del livello del liquido con la flangia gas-liquido dell'apparecchiatura(Nota: la flange di collegamento dello strumento di controllo e controllo del livello del liquido è stata saldata secondo le dimensioni concordate dalle due parti),L'utilizzatore deve configurare da solo la valvola e il condotto) come indicato nella figura 7.1.

Nota: prima dell'installazione,essere sicuri di pulire il foro interno del tubo di uscita dell'apparecchiatura per assicurarsi che il tubo di uscita dell'apparecchiatura non sia ostruito e che la superficie di tenuta della fianchetta sia intattaAllo stesso tempo, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Installazione di misuratore di livello del liquido capacitivo di tipo caldaia

Figura 7.2


Il manometro di livello di capacità è un prodotto appositamente utilizzato per la misurazione dei livelli di liquido di grandi, medie e piccole caldaie e di altri tipi di caldaie ad alta temperatura.

Adotta materiali speciali e tecnologia a radiofrequenza, in modo che l'intera macchina possa funzionare in modo stabile per lungo tempo in un ambiente ad alta temperatura.Perché è usato specialmente in ambiente ad alta temperatura, la struttura e il metodo di installazione dello strumento di misura e controllo del livello del liquido sono diversi da quelli di altri prodotti.

Innanzitutto, si differenzia da altri prodotti in quanto il suo trasmettitore è situato sotto il sensore, c'è una sezione sigillata e di dissipazione del calore dal cilindro di misura al trasmettitore,e poi verso il basso è un braccio curvo di 90 gradi per condurre il trasmettitore verso il lato del sensore, che garantisce la protezione del trasmettitore dalle alte temperature nei pressi della porta del gas.passa prima attraverso una sezione speciale di dissipazione del calore, che ridurrà notevolmente il suo calore. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, causando cortocircuito o corrosione.

In sintesi, la struttura di questo misuratore di livello presenta evidenti vantaggi, per cui può funzionare in modo stabile per lungo tempo in un ambiente ad alta temperatura.si noti che il trasmettitore è sotto, e la distanza dal tubo di scarico è relativamente vicina, quindi non può essere installato all'indietro.2:

8. Calibrazione

Anche se l'adeguamento analogico è stato effettuato prima che il prodotto lasci la fabbrica, al fine di consentire all'utente di sperimentare ulteriormente le prestazioni del nostro prodotto prima dell'uso,si raccomanda all'utente di effettuare una semplice verificaSi può rimuovere l'intero set di strumenti per la taratura (ma non smontare le parti dei nostri prodotti).

La calibrazione dello strumento esterno di misurazione e controllo del livello del liquido è mostrata nella figura 8.1:

Figura 8.1

Le fasi di verifica sono le seguenti:

1) Preparare un tubo di acqua trasparente, contrassegnarlo con una bilancia o fissarlo con una regolata, in modo che il livello effettivo del liquido possa essere osservato e calibrato durante la taratura.preparare un ammeter (DC) con una precisione superiore a tre cifre, diversi tappi di gomma e un mezzo di prova sufficiente (che può essere sostituito con acqua).

2) Collegare un'estremità del tubo di acqua trasparente alla porta di fase liquida dello strumento di misura e controllo del livello del liquido, bloccare l'uscita delle acque reflue e mantenere libera la porta di fase gassosa.E collegare l' ammeter in serie come mostrato nella Figura 6.2), e quindi accendere l'alimentazione dopo aver confermato che il cablaggio è corretto.

3) Aggiungere il mezzo dall'estremità superiore del tubo trasparente, il mezzo scorre attraverso il tubo di fase liquida nello strumento di misura e controllo del livello del liquido,e il livello del liquido viene aggiunto a diversi punti con altezze diverse, perché in questo momento il livello del liquido nel tubo trasparente viene misurato con lo strumento di misura e controllo del livello del liquido.In questo momento, leggere il valore dell'ammeter e quindi confrontare il rapporto di altezza corrispondente al segnale di uscita standard 4-20mA con il valore di corrente raccolto per verificare l'accuratezza del livellatore (Nota:In modo da è facile da calcolareGeneralmente vengono presi diversi punti rispettivamente a 0%, 25%, 50%, 75% e 100%, e le correnti corrispondenti sono rispettivamente 4mA, 8mA, 12mA, 16mA e 20mA.L'intervallo deve corrispondere al centro della fase liquida e della fase gassosa rispettivamente).

9.Tsparatutto

1Durante l'uso, se il display digitale indica zero, utilizzare il range 0-200mA dell'ampereometro a corrente continua e quando la corrente misurata è anch'essa pari a 0, i possibili guasti sono:

a. L'alimentazione a 24 V è normale?

b. Il trasmettitore può avere un cortocircuito

c. il trasmettitore presenta problemi di qualità;

Se la corrente misurata dall'ammeter di corrente continua è inferiore a 4 mA, i possibili guasti:

a. il livello liquido effettivo è inferiore alla porta di fase liquida

b. il valore di regolazione corrente del trasmettitore è troppo basso

c. il trasmettitore presenta problemi di qualità; se la corrente misurata è coerente con il livello effettivo del liquido, c'è un problema con il display digitale;

Possibili guasti se la corrente supera i 25mA:

a. C'è un corto circuito nel circuito del trasmettitore

b. Il valore di aggiustamento corrente è troppo elevato.

2. Quando il display digitale è pieno, utilizzare la gamma 0-200mA dell'ammeter CC. Quando la corrente misurata è di 20mA, potrebbe esserci un guasto:

a. L'aggiustamento corrente è troppo elevato

b. C'è un cortocircuito nel trasmettitore

c. il livello liquido effettivo è pieno;

Se la corrente misurata è inferiore a 20 mA, il display digitale è difettoso.

3. Il display digitale salta violentemente. Utilizzando l'intervallo 0-200mA dell'ammeter DC, la corrente misurata fluttua troppo e può funzionare male:

a. fluttuazioni effettive del livello del liquido

b, cattivo contatto con la linea

c. Il trasmettitore presenta problemi di qualità; se la corrente misurata è stabile, il visualizzatore può essere difettoso

4. non vi è alcuna variazione nel display digitale. Utilizzare la gamma 0-200mA dell'ampereometro DC. Quando la corrente misurata cambia normalmente, può indicare che lo strumento è difettoso;se la corrente misurata non cambia, può esserci un difetto:

a. guasto del trasmettitore

b. Il tubo di fase gas-liquido è bloccato

c. C'è un circuito aperto tra il sensore e il trasmettitore e deve essere ricollegato

5. Il display digitale cambia lentamente rispetto al livello reale del liquido. Quando si utilizza l'ammeter 0-200mA, la corrente misurata cambia lentamente e può verificarsi un guasto:

a. Il polo interno del sensore si attacca alle impurità, utilizzare 25% di acido cloridrico (acido solforico) per immergere il polo

b. Il tubo di fase gassosa è a metà bloccato, si prega di aprire la valvola, e testarlo, liberarlo.

6. Quando il display digitale è alto o basso, regolare la gamma o il pulsante zero nel trasmettitore per regolare.

Nota: per misurare se il circuito è alimentato da un'alimentazione a 24 V,utilizzare i condotti di prova positivi e negativi del voltmetro per collegare i condotti positivi e negativi della linea di alimentazione 24V prima di misurare.

Manipolazione dell'esistenza di cortocircuito: controllare il circuito esterno e il circuito del trasmettitore e eliminarlo.

10. Precauzioni

1Tutti i prodotti forniti sono forniti con certificato del prodotto e manuale di istruzioni, compresi il numero del prodotto, parametri tecnici, diagramma di cablaggio, data di fabbricazione, ecc.Controlla attentamente per evitare un uso improprio.

2. Durante l'installazione, verificare se l'interfaccia in loco è coerente con l'interfaccia del prodotto in base al metodo di connessione del prodotto.

3Il cablaggio deve essere cablato in stretta conformità con i requisiti delle istruzioni d'uso della nostra azienda.

4. Questo prodotto è uno strumento di trasmissione di energia preciso, ed è vietato smontare, scontrarsi, cadere e colpire con forza.

5. Se durante l'uso si riscontrano anomalie, si consiglia di spegnere l'alimentazione, smettere di utilizzarla, controllarla o contattare direttamente il dipartimento tecnico della nostra azienda.

6L'imballaggio originale deve essere restaurato durante il trasporto e lo stoccaggio e conservato in un magazzino fresco, asciutto e ventilato.

7. Fare attenzione a non danneggiare il sensore durante l'installazione e l'uso.

8- devono essere adottate misure efficaci di protezione da fulmini nel sito di installazione.

9Il rivestimento di qualsiasi trasmettitore di questa serie deve essere affidabilmente messa a terra e la resistenza di messa a terra deve essere inferiore a 4Ω.

10Quando si utilizza la comunicazione 485 per la configurazione del sistema, il trasmettitore deve essere dotato di una barriera di sicurezza o di un isolatore.

11La barriera di sicurezza deve ottenere un certificato di resistenza alle esplosioni e la sua installazione deve essere effettuata secondo le prescrizioni del suo manuale.

12Quando il trasmettitore è utilizzato nell'area "0", il trasformatore di potenza che fornisce potenza alla barriera di sicurezza deve soddisfare i requisiti dell'articolo 8.1 della norma GB3836.4-2010.

Tabella di selezione dei prodotti
