Name: Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630
Price: 1,000.10 USD
Availability: InStock

Casa. > prodotti > sensore ultrasonico del trasduttore >

Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart

Sensore di livello dell'acqua ad ultrasuoni da 8 metri

Trasduttore ad ultrasuoni basato su UART

Sistema di monitoraggio del livello dell'acqua

Luogo di origine:

Cina

Marca:

Kacise

Numero di modello:

KUS630

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Gamma:

0~10m

Produzione:

4~20mA/NPN/PNP/RS485/0-3V, 0-5V

Alimentazione elettrica:

3.3-24 V

Corrente di lavoro:

≤45mA

Compensazione di temperatura:

sì

Temperatura di lavoro:

-25… 70℃ (248… 343K)

Classe di protezione:

IP68

Materiale guscio:

PTFE/PVDF

Accuratezza di misurazione:

≤1%

Evidenziare:

Sensore di livello dell'acqua ad ultrasuoni da 8 metri

Trasduttore ad ultrasuoni basato su UART

Sistema di monitoraggio del livello dell'acqua

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

negoziabile

Imballaggi particolari

15*15*10cm, 0.5kg

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

100+

Prodotti correlati

Sensore di livello dell'acqua ad ultrasuoni da 5 m a bassa potenza KUS600 Misuratore di livello dell'acqua intelligente con alimentazione a 5 V

Ottieni il miglior prezzo

PVDF 5m misuratore di livello dell'acqua ad ultrasuoni intelligente 5V uscita RS485 sensore di livello liquido KUS600

Ottieni il miglior prezzo

Video

KUS3000 M30-Type3 il più piccolo trasduttore di livello ad ultrasuoni con indicatore e ampia portata

Ottieni il miglior prezzo

Video

KUS3000 Interruttore di livello di prossimità ad ultrasuoni M30-Type2 ad alta ripetibilità

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

Misuratore di livello ad ultrasuoni serie KUS630

1.Caratteristiche

KUS630 DTU è conforme al protocollo di trasmissione dei dati ambientali;
Design RS485 a bassa potenza: batteria da 10000 mA 5 V, che teoricamente può essere utilizzata per più di 3 anni;
Utilizzando materiali impermeabili e anticorrosivi, il livello di protezione raggiunge IP68, particolarmente adatto per applicazioni di monitoraggio del livello dell'acqua in fiumi e pozzi;
Il terminale dati intelligente può essere acceso per entrare nello stato di lavoro e può controllare lo stato di trasmissione dei dati.

2.Introduzione

Il misuratore di livello ad ultrasuoni anticorrosione è un misuratore di livello digitale controllato da un microprocessore.Nella misura, l'onda ultrasonica pulsata viene inviata dal sensore (trasduttore), l'onda sonora viene riflessa dalla superficie dell'oggetto e ricevuta dallo stesso sensore, convertita in un segnale elettrico, e la distanza tra il sensore e l'oggetto misurato oggetto è calcolato dal tempo che intercorre tra l'emissione e la ricezione dell'onda sonora..Poiché l'indicatore di livello del liquido ad ultrasuoni anticorrosione adotta la misurazione senza contatto, il mezzo misurato è quasi illimitato e può essere ampiamente utilizzato nella misurazione dell'altezza di vari materiali liquidi e solidi.

3. Dimensioni
L'unità nel diagramma è mm

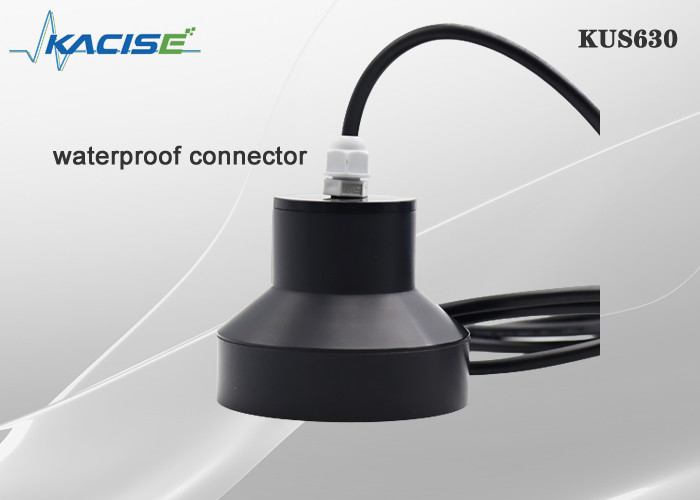

Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart 0

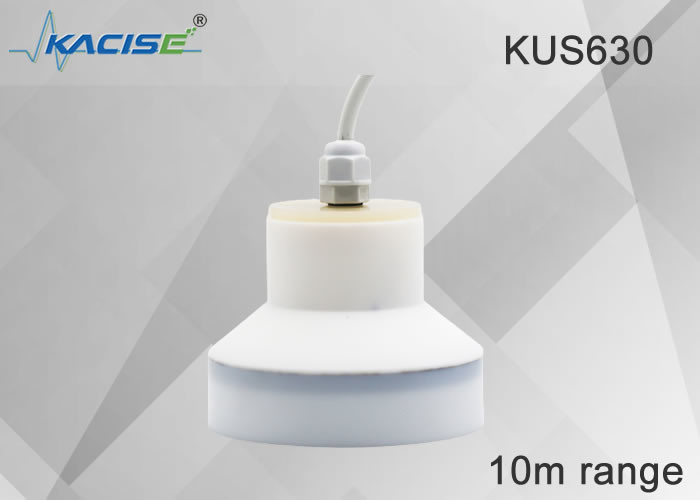

Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart 1

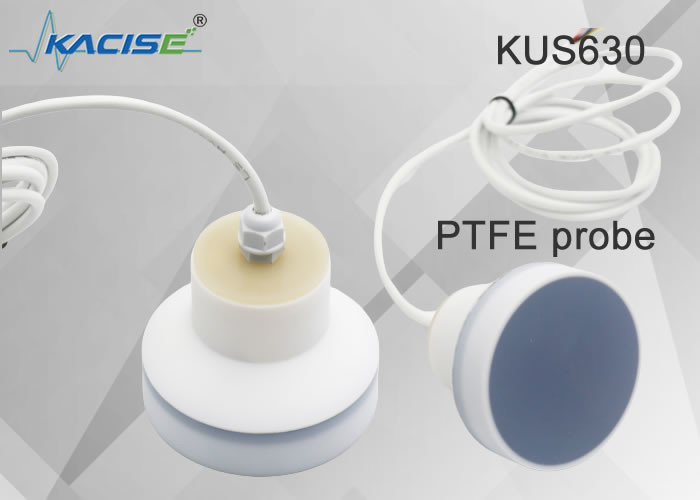

Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart 2

4.Connessioni elettriche e definizione dei segnali

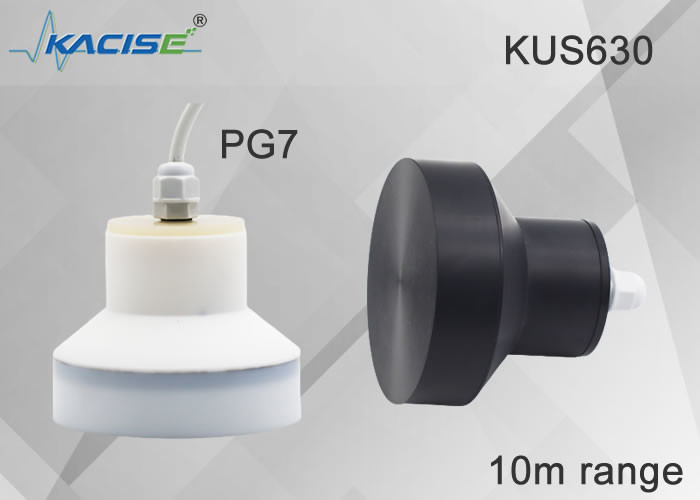

Sistema di monitoraggio del sensore di livello dell'acqua ad ultrasuoni KUS630 con rilevamento di 8 metri e basato su uart 3

Ordine di riga	Ccolore	Ddefinizione
1	Rosso	Il potere è positivo
2	Nero	terra di ritorno dell'alimentazione
3	Giallo	Uscita analogica, uscita in tensione, uscita in corrente
4	Blu	RS485 A+ o uart TXD
5	Verde	RS485 B- o uart RXD

Colore del cavo	Ordine di riga	Descrivere	Nota
rosso	1	offerto da	Ingresso di tensione ampio 3,3 V-30 V
Nero	2	GND
giallo	3	Commuta l'uscita	Terminale di commutazione, capacità di carico 1A 60V, supporta fino a due uscite di commutazione con logica indipendente, i due terminali sono i due contatti dell'interruttore, non distinguono tra poli positivi e negativi e possono essere collegati a piacimento.
Bianco	4	Commuta l'uscita
Marrone	4	RS485A+
verde	5	RS485B-

5.Descrizione dei parametri

Model:KUS630
Campo di misura	0,6 m... 10 m
Punto cieco	0 ... 0,6 m (l'area di lavoro instabile è compresa tra 0,6 m, non è consigliabile lavorare in questo intervallo);è possibile ottenere la versione con area cieca minima di 0,3 m, che deve essere personalizzata.
Tensione di alimentazione	3,3 ... 24 V CC, ondulazione 10 %SS

Corrente di lavoro	≤ 45 mA (massima velocità di misurazione) Versione a basso consumo, il consumo energetico in modalità di sospensione è inferiore a 0,3 mA, il consumo energetico in invio è di 20 mA (inferiore a 2 ms) e il consumo energetico in ricezione non è superiore a 8 mA (inferiore a 150 ms)
Segnale di uscita	1: uscita analogica programmabile 0-10V. 2: uscita RS485. 3: uscita seriale Uart Uscita 4:4-20 mA 5: Commuta l'uscita
Accuratezza di misurazione	≤1%
Compensazione della temperatura	sì

condizioni di lavoro

Temperatura di lavoro	-25…70℃(248...343K)
Temperatura di conservazione	-40…85℃(233...358K)

Altre istruzioni

Connessione elettrica	Cavo a 5 conduttori (uscita analogica), cavo a 6 conduttori (uscita interruttore)；
Classe di protezione	IP68
Materiale della calotta	PTFE/PVDF

6.Ulteriori informazioni
Il misuratore di livello ad ultrasuoni per oggetti/liquidi è installato nella parte superiore del contenitore.Sotto il controllo funzionale dell'unità combinata e dei componenti elettronici, la sonda emette un fascio di impulsi ultrasonici superiori a 20000 Hz sull'oggetto misurato.Poiché la temperatura ha un effetto sulla velocità del suono, lo strumento dovrebbe misurare la temperatura per correggere la velocità del suono.Esistono molte opzioni per il sistema a quattro fili, che può portare contemporaneamente 4-20 mA, comunicazione RS485, due uscite relè e può anche essere alimentato a 220 V CA.

7. Informazioni sull'ordine

KUS	Model	Ouscita	Range	Descrivere
	630B	Supporta la personalizzazione
	Fatto su misura
		0-10V	Uscita analogica 0-10V
		0-5V	Uscita analogica 0-5V
		0-3V	Uscita analogica 0-3V
		4-20 mA	Uscita analogica 4-20mA
		SW	Commuta l'uscita
		Uart	Uscita seriale Uart Protocollo MODBUS RTU
		RS485	Uscita RS485 protocollo MODBUS RTU
			XXX mm	XXX mm indica la distanza massima di misurazione (predefinito 1000 mm)
KUS	550	RS485	10000 mm
