| Luogo di origine: | Cina |
| Marca: | Kacise |
| Numero di modello: | KUS3000 M30-Tipo2 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | 5*15*5cm, 0.1kg |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Gamma: | 4M | Produzione: | 4~20mA/NPN/PNP/RS485 |
|---|---|---|---|
| Classe di protezione: | IP65 | Alimentazione elettrica: | 13-30V |
| Materiale: | rame nichelato | Temperatura: | -25~70℃ |
| Precisione: | ≤1% |

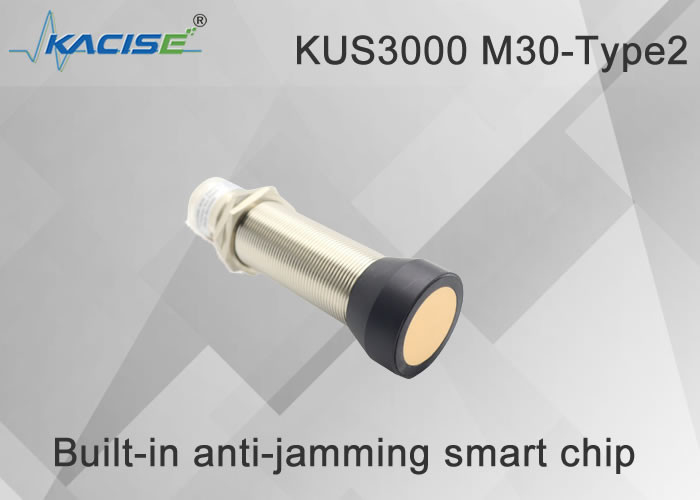

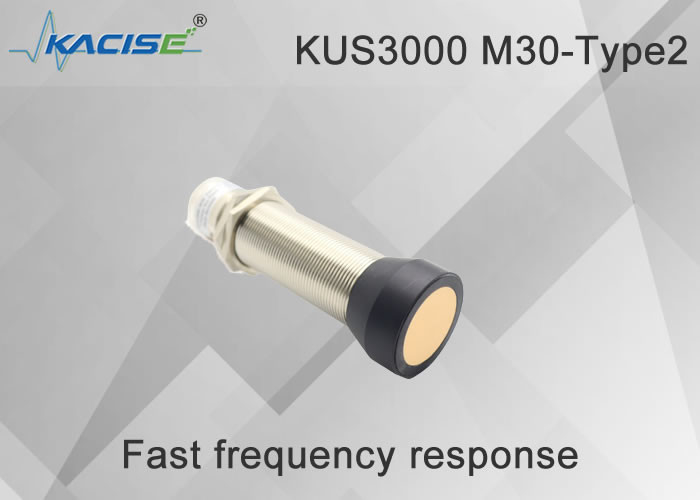

KUS3000 M30-Tipo2 Misuratore di livello ad ultrasuoni
1. Struttura dimensionale
L'unità è mm.
Struttura taglia M30 tipo 2
2. Interfaccia elettrica
Nota: questo prodotto ha due specifiche del cavo e le istruzioni di cablaggio del cavo delle due specifiche sono le seguenti:
| Cavo di tipo A | Cavo di tipo B | ||
| Pin1 | Marrone | Pin1 | Giallo |
| Pin2 | Bianco | Pin2 | Nero |
| Pin3 | Blu | Pin3 | Rosso |
| Pin4 | Nero | Pin4 | Verde |
Il mix di cavi predefinito si basa sulle specifiche ricevute dal cliente
3. Parametro tecnico
| M18 | |
| Gamma | 300... 4000 mm |
| Intervallo di intervallo regolabile |
300….3500mm |
| Punto cieco |
0...300 mm |
| Tempo di risposta | ca.20 ms |
Spia
| Luce led blu | La luce blu lampeggia per indicare che è possibile eseguire la calibrazione.Il blu e altre costanti indicano che l'alimentazione del sensore è normale.La luce blu lampeggerà entro 5 minuti dall'accensione, indicando che l'utente può eseguire la regolazione e la calibrazione dell'uscita.Dopo 5 minuti, la luce blu è sempre accesa per indicare che il sensore non può ricevere il comando di calibrazione.. |
| Tellow ha condotto la luce | Viene utilizzato per indicare se l'oggetto misurato viene rilevato.Durante la fase di calibrazione, la luce gialla lampeggia per indicare che lo stato di calibrazione corrente è bloccato e può essere commutato allo stato di calibrazione successivo. |
| Luce LED rossa |
Nello stato di funzionamento normale, la luce rossa non è accesa e la luce rossa è accesa per indicare che c'è un guasto. Durante il processo di calibrazione, la luce rossa lampeggiante indica che il sensore blocca l'attuale perdita di eco o lo stato infinito e l'utente può passare allo stato di calibrazione successivo. |
Parametri elettrici
| Tensione di alimentazione | 13 ... 30 V CC, È possibile personalizzare requisiti di tensione ampi speciali |
| Corrente a vuoto I0 | ≤ 45 mA |
Modelli spettrali IOT
| Tensione di alimentazione | 3.3-12 DC, ondulazione 10% SS |
| Consumo energetico I0 | ≤ 15 mA, modalità sleep≤1mA, riattivazione seriale, |
Produzione
| tipo di uscita |
1 Uscita di commutazione L'uscita PNP normalmente aperta e lungamente chiusa può essere calibrata 2 Uscita di commutazione Uscita NPN normalmente aperta e lungamente chiusa programmabile 3 Uscita analogica in tensione 0-10V programmabile. 4 uscite analogiche 4-20mA programmabili 5 uscite RS485 E4 programmabili. |
| Sovracorrente Ie | 200 mA , Protezione da inversione di polarità, protezione da cortocircuito |
| Impostazione predefinita |
M18 Punto di commutazione A1: 150mm Punto di commutazione A2: 1000mm M30 Tipo 1 punto di commutazione A1 200mm punto di commutazione A2: 2000mm M30 tipo 2 punto di commutazione A1 300mm punto di commutazione A2: 4000mm M30 tipo 3 punto di commutazione A1 500mm punto di commutazione A2: 6000mm |
| Caduta di tensione in uscita | ≤ 2,5 V |
| Ripetibilità | ≤1% |
| Livello acceso-spento f | ≤ 13 Hz L'alta frequenza può essere personalizzata |
| Ampiezza predefinita della caratteristica di isteresi | 5% del valore impostato, requisiti speciali possono essere personalizzati |
| Intervallo di compensazione della temperatura | -40℃-85℃ |
Requisiti di temperatura
| Temperatura di lavoro | -25…70℃(248...343K) |
| Temperatura di conservazione | -40…85℃(233...358K) |
Descrizione della parte meccanica
| Connessione | Connettore V1 (M12 × 1), 4 pin |
| Classe di protezione | IP65 Altro può essere personalizzato |

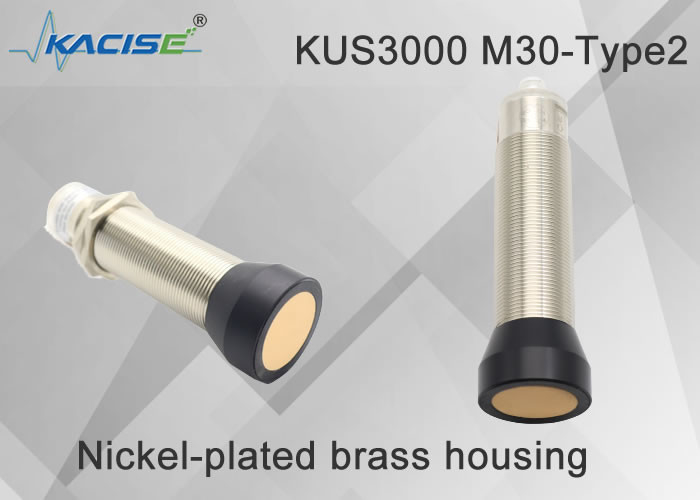

| Materiale della calotta | Rame nichelato, altri possono essere personalizzati |
Nota: quando il prodotto M18 e il prodotto M30 hanno un'uscita analogica 4-20 mA, il metodo di connessione del misuratore è diverso da quello del prodotto 550.600.Poiché il terminale di uscita dei prodotti M18 e M30 è alimentato da VDD, come mostrato nella Figura 1, lo strumento deve essere collegato alla porta di alimentazione.Tra il terminale di uscita e il terminale di uscita, lo schema delle istruzioni di connessione è mostrato in Figura 2:
Figura 1 Schema del circuito di alimentazione in uscita
Figura 2 Diagramma schematico del metodo di connessione
4. Informazioni sull'ordine
| KUS | Tipi di | produzione | gamma | descrivere | |
| M18 | Alloggiamento M18, il campo di misura massimo è di 1 metro | ||||
| M30-Tipo1 | Il campo di misura massimo dell'M30 è di 2 metri | ||||
| M30-Tipo2 | Il campo di misura massimo dell'M30 è di 3 metri | ||||
| M30-Tipo3 | Il campo di misura massimo M30 è di 6 metri, 8 metri possono essere personalizzati | ||||
| Personalizzato | Shell supporta la personalizzazione dell'utente | ||||
| NPN | uscita come NPN | ||||
| PNP | uscita come PNP | ||||
| 10V su | L'uscita è analogica 0-10 V, il requisito di alimentazione è maggiore di 11 V | ||||
| 5V fuori | L'uscita è analogica 0-5 V, il requisito di alimentazione è maggiore di 6 V | ||||
| mAout | L'uscita è analogica 4-20 mA | ||||
| RS485 | L'uscita è il protocollo RS485 Modbus, fare riferimento al manuale dell'interfaccia software per una descrizione specifica. | ||||
| XXX mm | Il cliente specifica l'intervallo lineare o l'intervallo di commutazione, che può essere impostato in fabbrica | ||||
| KUS | M30 | RS485 | 2000 mm | ||
5.Applicazione
