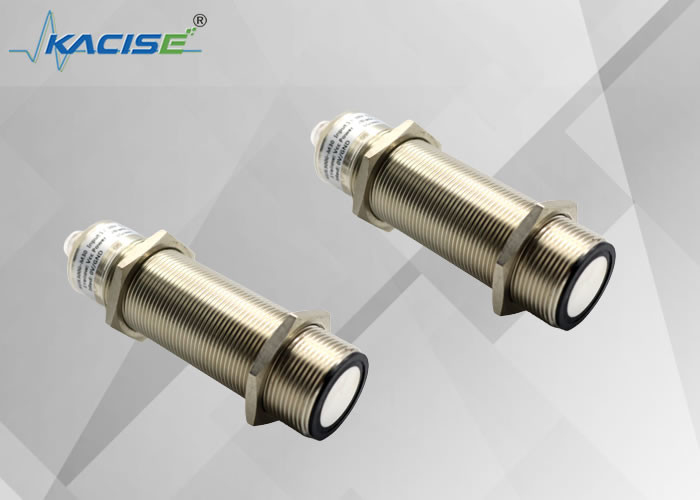

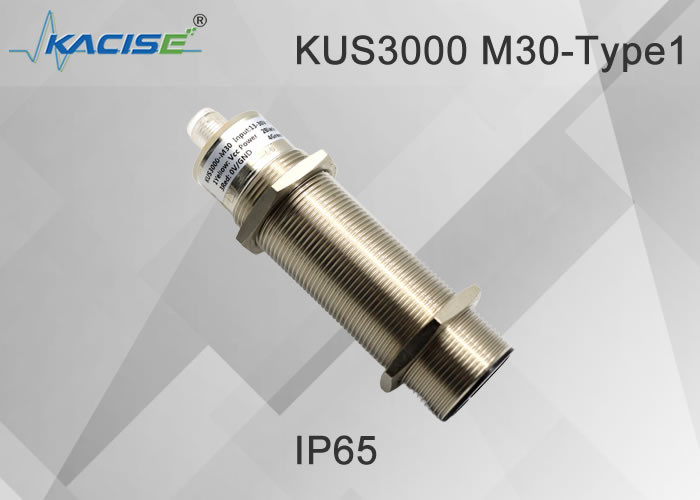

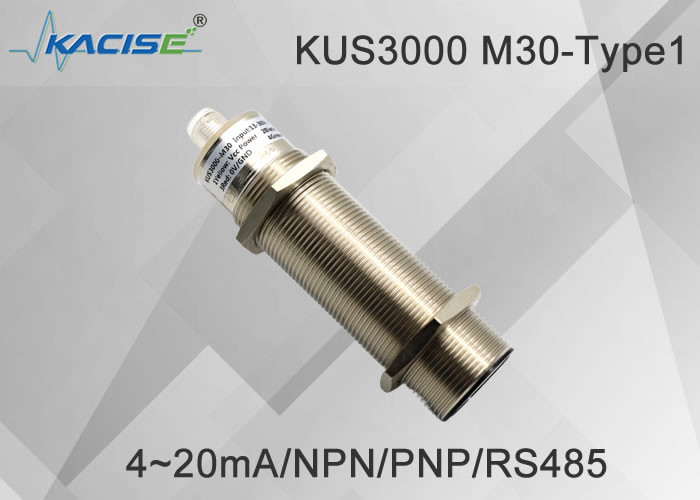

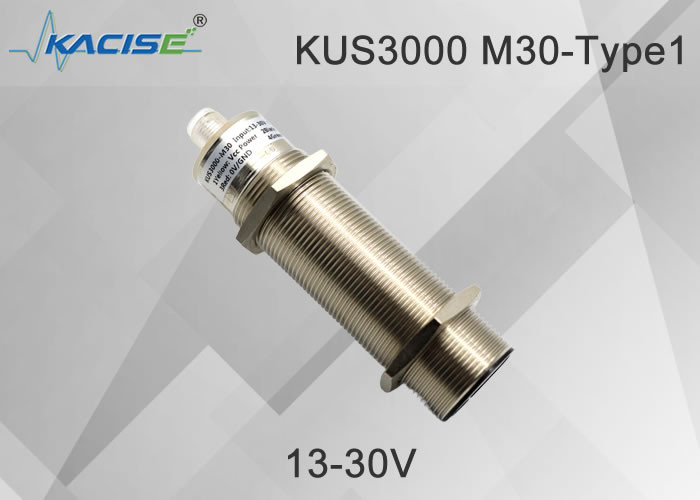

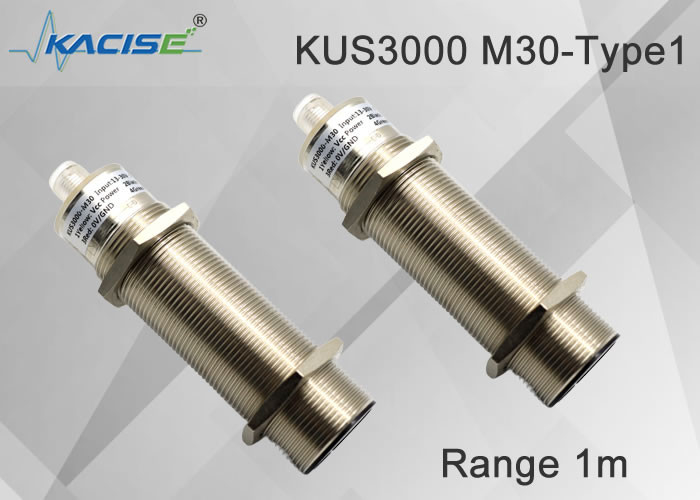

KUS3000 M30-Type1 Misuratore di livello ultrasonico
1. Caratteristica
- Alta ripetibilità
- custodia compatta
- rilevamento senza contatto;
- Non influenzato dal colore e dalla trasparenza dell'oggetto; non influenzato dalle condizioni ambientali esterne, soluzione affidabile;
- Funziona bene in condizioni estreme; può essere utilizzato in ambienti bui; basso consumo di corrente;
- Il chip intelligente anti-interferenza integrato ha una risposta di frequenza rapida e il guscio in ottone nichellatto è ignifuge, impermeabile e impermeabile all'olio;
- La luce LED di indicatore di funzionamento è facile da usare.
- La sonda di induzione ABS e i connettori sono collegati perfettamente con l'apparecchiatura in vari modi.
2Struttura dimensionale
L'unità è mm.
3Interfaccia elettrica
Nota: questo prodotto ha due specifiche del cavo e le istruzioni per il cablaggio delle due specifiche sono le seguenti:
| Cavo di tipo A |
Cavo di tipo B |
| Pin1 |
Marrone |
Pin1 |
Giallo |
| Pin2 |
Bianco |
Pin2 |
Nero |
| Pin3 |
Blu |
Pin3 |
Rosso |
| Pin4 |
Nero |
Pin4 |
Verde |
La combinazione di cavi predefinita si basa sulle specifiche ricevute dal cliente
4.Tparametro ecnico
| M30-tipo 1 |
| Distanza |
200... 2000 mm |
| Intervallo regolabile |
200... 2000 mm |
| Punto cieco |
0... 200 mm |
| Tempo di risposta |
circa 10 ms |
Luce di indicazione
| Luce a LED blu |
La luce blu lampeggia per indicare che la taratura può essere eseguita.La luce blu lampeggerà entro 5 minuti dopo l'accensione della correnteDopo 5 minuti, la luce blu è sempre accesa per indicare che il sensore non può ricevere il comando Calibrazione. . |
| Luce a LED a basso livello |
Durante la fase di taratura, la luce gialla lampeggia per indicare che lo stato di taratura corrente è bloccato,e può essere passata allo stato di taratura successivo. |
| Luce LED rossa |
Nel normale stato di funzionamento, la luce rossa non è accesa e la luce rossa è accesa per indicare che c'è un guasto.
Durante il processo di taratura, la luce rossa lampeggiante indica che il sensore blocca la perdita di eco corrente o lo stato infinito e l'utente può passare allo stato di taratura successivo.
|
Parametri elettrici
| Tensione di alimentazione |
13... 30 V di corrente continua, possono essere personalizzati i requisiti speciali di larga tensione |
| Corrente a zero carico I0 |
≤ 45 mA |
Modelli spettrici IOT
| Tensione di alimentazione |
3.3-12 DC, ondulazione 10 % SS |
| Consumo di energia I0 |
≤ 15 mA, modalità di riposo≤1 mA, sveglia seriale, |
Prodotto
| Tipo di uscita |
1 L'uscita del interruttore PNP, uscita normalmente aperta e lunga chiusa, può essere calibrata
2 Uscita di interruttore uscita NPN normalmente aperta e programmabile a lunga chiusura
3 Uscita di tensione analogica programmabile da 0 a 10 V.
4 uscita analogica programmabile 4-20mA
5 uscita RS485 programmabile.
|
| Supercorrente |
200 mA, protezione contro polarità inversa, protezione contro cortocircuito |
| Impostazione predefinita |
M18 Punto di cambio A1: 150 mm Punto di cambio A2: 1000 mm
M30 Punto di cambio tipo 1 A1 200 mm Punto di cambio A2: 2000 mm
M30 tipo 2 punto di scambio A1 300 mm punto di scambio A2: 4000 mm
M30 tipo 3 punto di scambio A1 500 mm punto di scambio A2: 6000 mm
|
| Caduta della tensione di uscita |
≤ 2,5 V |
| Ripetibilità |
≤ 1 % |
| Livello di accensione-spegnibilità f |
≤ 13 Hz Alta frequenza può essere personalizzata |
| Amplitudine caratteristica dell'isteresi di default |
5% del valore impostato, le esigenze speciali possono essere personalizzate |
| Intervallo di compensazione della temperatura |
-40°C-85°C |
TtemperaturaRdi cui:
| Temperatura di funzionamento |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
Descrizione della parte meccanica
| Macchine pari |
Connettore V1 ((M12×1), 4-Pin |
| Classe di protezione |
IP65 Altri possono essere personalizzati |
| Materiale della conchiglia |
Copper nichelato, altri possono essere personalizzati |
NotaQuando il prodotto M18 e il prodotto M30 hanno uscita analogica da 4 a 20 mA, il metodo di connessione del contatore è diverso da quello del prodotto 550,600.Poiché il terminale di uscita dei prodotti M18 e M30 è alimentato da VDD, come illustrato nella figura 1, il contatore deve essere collegato alla porta di alimentazione.
Figura 1 Diagramma del circuito di alimentazione di uscita
Figura 2 Diagramma schematico del metodo di collegamento
5Descrizione della funzione del sensore
Impostazione e regolazione anticipata del punto di commutazione e dell'intervallo di uscita del commutatore e dei prodotti di uscita analogici
Il valore dell'interruttore e l'uscita analogica possono essere impostati utilizzando il terminale di regolazione, in particolare, ci sono 8 modalità di lavoro che possono essere impostate.
Il metodo specifico di fissazione di ciascun tipo di farina di fagioli è costituito dalle seguenti fasi.
Nel primo passo, l'utente seleziona da solo una distanza impostata o mette il sensore in uno stato di onda perduta.
La seconda parte, collegare il terminale di taratura all'alimentazione o GND, tenerlo collegato fino a quando la luce gialla lampeggia (se l'onda è persa, la luce rossa lampeggia).
Nel terzo passaggio, l'utente seleziona da solo la seconda distanza impostata, o lascia che il sensore entri nello stato di onda persa.
Il quarto passo, collegare il terminale di taratura a GND o alimentazione (lo stato è diverso dal secondo passo), tenerlo collegato fino a quando la luce gialla lampeggia (se l'onda è persa,la luce rossa lampeggia).
Ci sono 8 modalità di lavoro di uscita interruttore
1. Modalità di finestra normalmente aperta (i prodotti di uscita analogici sono in modalità di lavoro lineare positiva o in modalità di misurazione della distanza).
2. Modalità di finestra normalmente chiusa (il prodotto di uscita analogo è in modalità di lavoro lineare negativa o in modalità di misura del livello del liquido).
3Un singolo punto in modalità normale.
4- Un singolo punto normalmente in modalità chiusa.
5- Modalità di apertura a punto singolo con intervallo di isteresi elevato.
6Un singolo punto normalmente chiuso con grande modalità di intervallo di isteresi.
7. Se rilevare la modalità normalmente aperta.
8. Se rilevare la modalità normalmente chiusa.
Descrizione dei prodotti del modello di uscita RS485.
Ci sono 3 modalità di lavoro,
1: modalità di misurazione automatica, il sensore misura continuamente il livello e la distanza del liquido e l'utente può leggere i risultati delle misurazioni tramite l'interfaccia 485 in qualsiasi momento.
2Se l'utente non inizia una comunicazione 485, il sensore inizia una misurazione e riferisce il risultato.
3: modalità di riposo, il prodotto entra in modalità di riposo, l'utente sveglia prima il sensore attraverso l'interfaccia 485 e quindi inizia una misurazione e ottiene il risultato prima che il sensore si riposi.
| Definizione del significato dell'indicatore LED |
| |
|
Al momento della taratura |
Durante il normale lavoro |
| luce rossa |
Brillante. |
indicazione dell'errore |
indicazione dell'errore |
| estinguere |
lavoro normale |
lavoro normale |
| lampeggiante |
Indica lo stato della stazione di taratura di blocco della perdita di eco |
senza senso. |
| Luce gialla |
Brillante. |
- Cosa? |
oggetto rilevato |
| estinguere |
- Sì, signore. |
L'oggetto misurato è perso |
| lampeggiante |
Instruisce lo stadio di taratura a bloccare la posizione corrente e può passare allo stato di taratura successivo |
Gli stati dell'eco perduto e dell'eco rilevato si alternano. Relativamente critici. |
| Luce blu |
Brillante. |
alimentazione normale |
alimentazione normale |
| estinguere |
Fornitura di corrente anormale |
Fornitura di corrente anormale |
| lampeggiante |
Indica che l'utente può calibrare il sensore al momento corrente |
senza senso. |
6. Condizioni di installazione
Se si lavora in un ambiente con pesanti gas volatili o polveri e pesante condensazione, è necessario proteggere la superficie del sensore.è necessario pulire regolarmente la superficie del sensore per evitare una riduzione della sensibilità o un malfunzionamentoIl filo di installazione non deve essere troppo stretto, il che comporterebbe una pressurizzazione del sensore e non funzionerebbe correttamente.
7.Informazioni sull'ordine
|
KUS
|
Tipologie di |
Prodotto |
Distanza |
Descrivere |
| |
M18 |
Alloggiamento M18, gamma massima di misurazione 1 metro |
| M30-Tipo 1 |
M30 gamma di misurazione massima 2 metri |
| M30-Tipo 2 |
M30 gamma di misurazione massima 3 metri |
| M30-Tipo 3 |
M30 gamma massima di misura è di 6 metri, 8 metri possono essere personalizzati |
| Personalizzato |
Shell supporta la personalizzazione degli utenti |
| |
NPN |
uscita in NPN |
| PNP |
produzione in PNP |
| 10Votazione |
L'uscita è analoga 0-10V, il fabbisogno di alimentazione è superiore a 11V |
| 5Vout |
L'output è analogico 0-5V, il fabbisogno di alimentazione è superiore a 6V |
| MAout |
L'uscita è analogica 4-20mA |
| RS485 |
L'uscita è il protocollo RS485 Modbus, si rimanda al manuale dell'interfaccia software per una descrizione specifica. |
| |
|
XXX mm |
Il cliente specifica l'intervallo lineare o l'intervallo di commutazione, che può essere impostato in fabbrica |
| KUS |
M30 |
RS485 |
2000 mm |
|
