Luogo di origine: | La CINA |
Marca: | Kacise |
Numero di modello: | KUS630C |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 15*15*10cm, 0.5kg |
Tempi di consegna: | 5-8 giorni del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Gamma: | 0~20m | Uscita: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Alimentazione elettrica: | 3.3-24 V | Corrente di lavoro: | ≤45mA |
Compensazione di temperatura: | Sì | Temperatura di lavoro: | -25… 70℃ (248… 343K) |
Classe di protezione: | IP68 | Materiale di Shell: | PVDF |
Accuratezza di misura: | ≤ 1% | ||
Evidenziare: | Sensore ultrasonico subacqueo di KUS630C,Constant Underwater Ultrasonic Sensor |

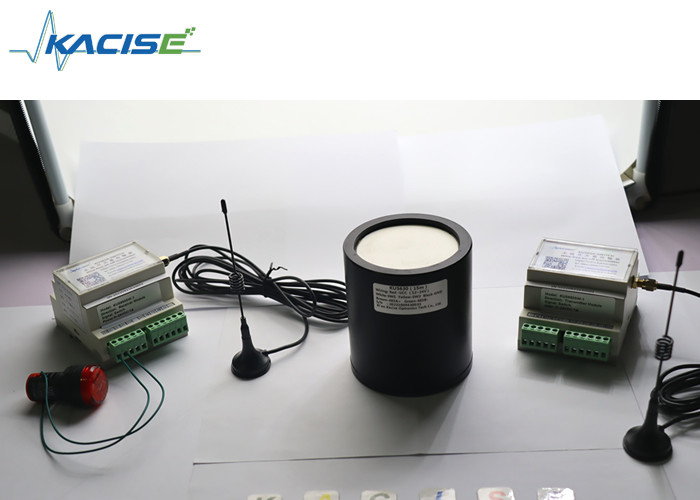

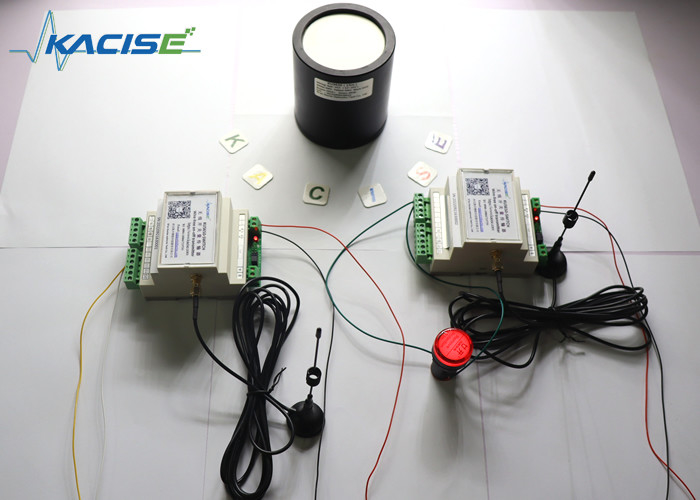

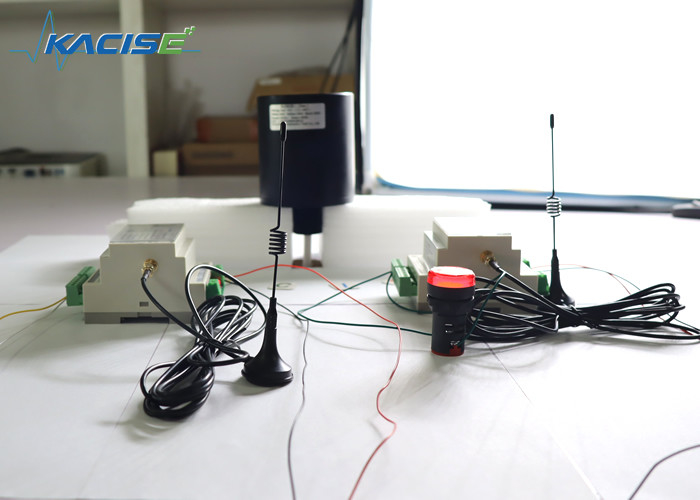

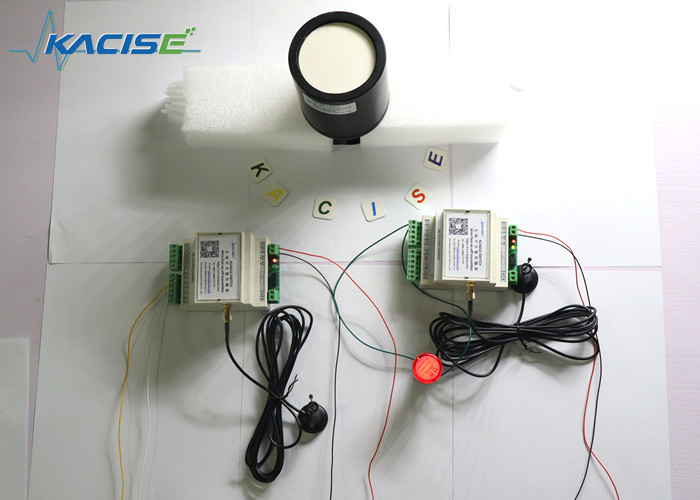

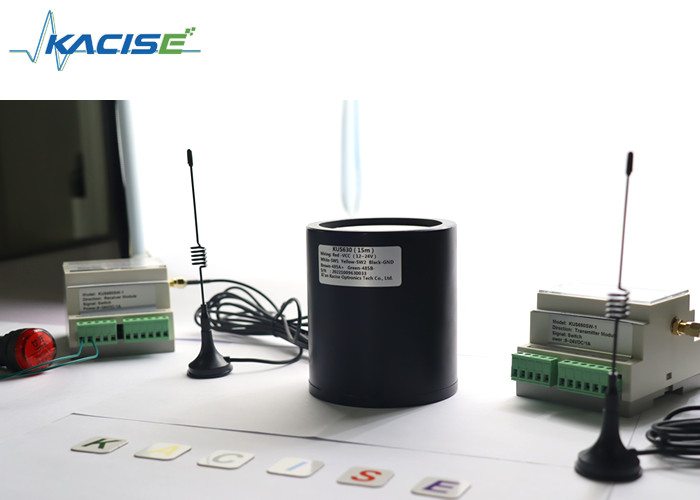

Metro livellato ultrasonico di serie KUS630
1.Features
descrizione 2.Product
Impermeabile, resistente alla corrosione, completamente chiuso, per qualsiasi tempo.
3. Dimensioni
L'unità nel diagramma è millimetro
collegamenti 4.Electrical e definizioni del segnale
Linea ordine | Colore | Definizione |
1 | Rosso | Il potere è positivo |
2 | Nero | terra di ritorno di potere |
3 | Giallo | Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
4 | Blu | RS485 A+ o uart TXD |
5 | Verde | RS485 b o uart RXD |
Colore del cavo | Linea ordine | Descriva | Osservazione |
rosso | 1 | alimentato vicino | Ampio input di tensione 3.3V-30V |
nero | 2 | Terra | |
giallo | 3 | Uscita del commutatore | Il terminale del commutatore, la capacità di carico 1A 60V, sostiene fino a due uscite del commutatore con logica indipendente, i due terminali è i due contatti del commutatore, non distingue fra i pali positivi e negativi e può essere collegato a volontà. |
Bianco | 4 | Uscita del commutatore | |
marrone | 4 | RS485A+ | |
verde | 5 | RS485B- |
descrizione 5.Parameter
Modello: KUS630 | |
Campo di misura |
0.8m… 20m |
Angolo morto |
0… 0.6m (l'area di lavoro instabile è all'interno di 0.6m, non è raccomandata di lavorare in questa gamma); la versione minima di area cieca di 0.3m può essere raggiunta, che deve essere personalizzata. |
Tensione di rifornimento | CC di 3,3… 24 V, ondulazione 10% ss |
Attività in corso |
≤ 45 mA (velocità di misura più veloce) La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 8mA (più di meno di 150ms) |
Segnale in uscita |
1: Uscita analogica programmabile 0-10V. 2: Uscita RS485. 3: Uscita di serie del Uart uscita 4:4-20mA 5: Uscita del commutatore |
Accuratezza di misura | ≤ 1% |
Compensazione di temperatura | sì |
condizioni di lavoro
Temperatura di lavoro | -25… 70℃ (248… 343K) |
Temperatura di stoccaggio | -40… 85℃ (233… 358K) |
altre istruzioni
Collegamento elettrico | 5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore); |
Classe di protezione | IP68 |
Materiale di Shell | PVDF |
occasioni 6.Applicable:
Botole, serbatoi di acqua della fabbrica, carri armati, ingegneria municipale, acqua di rubinetto, trattamento delle acque, tutela ed idropotenza dell'acqua, ferro ed acciaio, miniere di carbone, elettricità, petrolchimica, industrie del trasporto e di trasformazione alimentare urbane dei fiumi e dei laghi.
7. Informazioni di ordinazione
KUS | Modello | Uscita | Gamma | Descriva |
630C | Personalizzazione di sostegno | |||
Su ordine | ||||
0-10V | Uscita analogica 0-10V | |||
0-5V | Uscita analogica 0-5V | |||
0-3V | Uscita analogica 0-3V | |||
4-20mA | Uscita analogica 4-20mA | |||
Interruttore | Uscita del commutatore | |||
Uart | Protocollo di serie dell'uscita MODBUS RTU del Uart | |||
RS485 | RS485 protocollo dell'uscita MODBUS RTU | |||
XXX millimetro |
Mmmeans XXX la distanza massima di misura (default1000mm) |
|||
KUS | 550 | RS485 | 10000mm |
8.Parameters che dovete conoscere
1. Il tipo di medium da misurare (nome liquido o solido, specifico, chiara acqua, acque luride, fango, benzina, diesel, toluene, anidride solforosa, ecc.) se è liquido, se c'è vapore, foschia, schiuma, onde, mescolarsi, facente galleggiare gli oggetti sulla superficie liquida; se solido, se c'è polvere.
2. La temperatura e la pressione del medium.
3. La corrosività del medium. Se è disposta in un barattolo, è necessario da sapere se il materiale del barattolo ha un rivestimento anticorrosivo.
4. La gamma di misura è alcuni metri e l'angolo morto è richiesto.
5. luogo di lavoro: quali gli stagni aperti, gli stagni con le coperture, i carri armati orizzontali, i carri armati verticali, i carri armati sferici, se il carro armato è a pressione atmosferica, ecc.
6. tensione di funzionamento: 24VDC, 220VAC facoltativo può essere potere comune su misura 12VDC/9VDC.
7. segnale in uscita: 4~20mA 485/0-3V corrente, uscita di tensione 0-5V/uscita del relè.
9. forma dell'attrezzatura: se deve avere un'esposizione; di un pezzo o spaccatura tipo.
applicazioni 9.More
