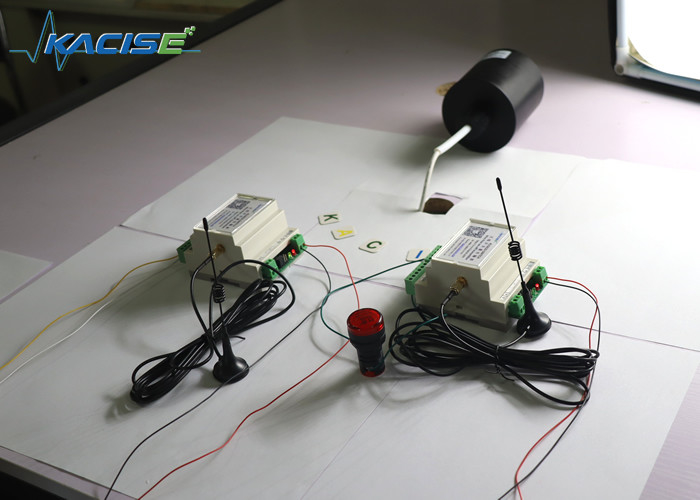

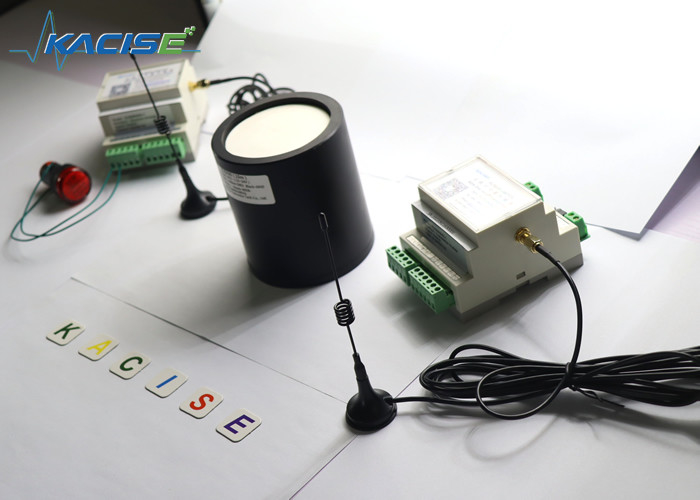

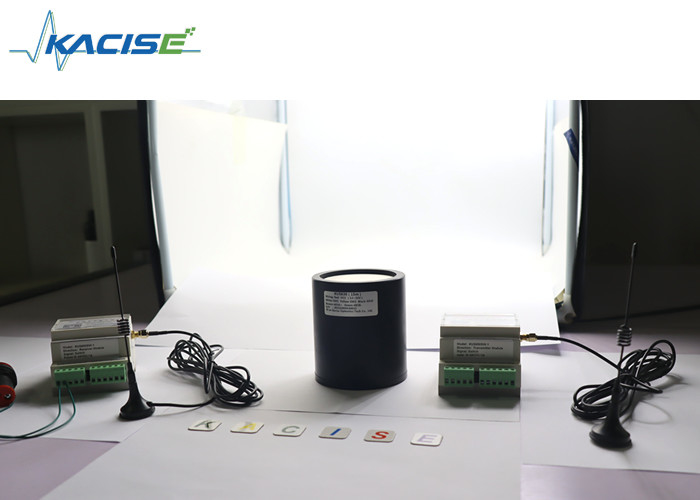

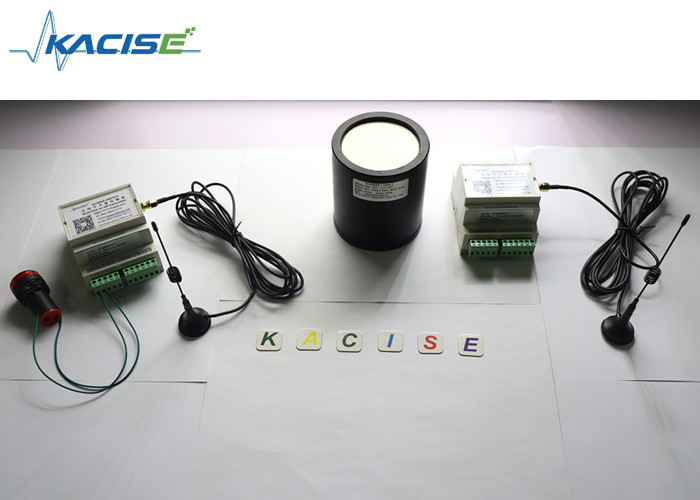

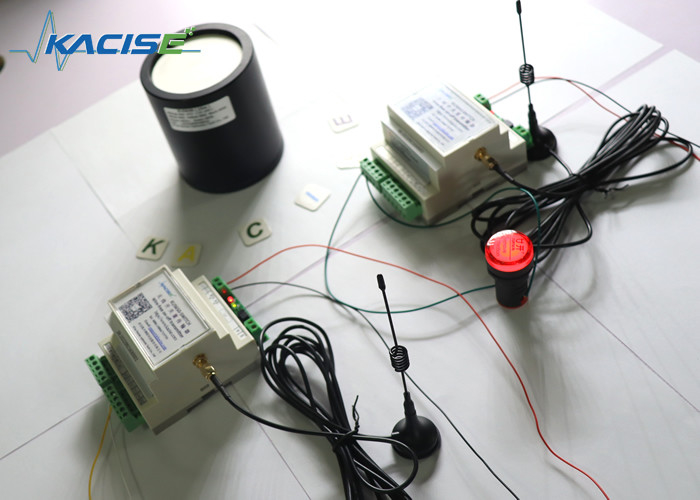

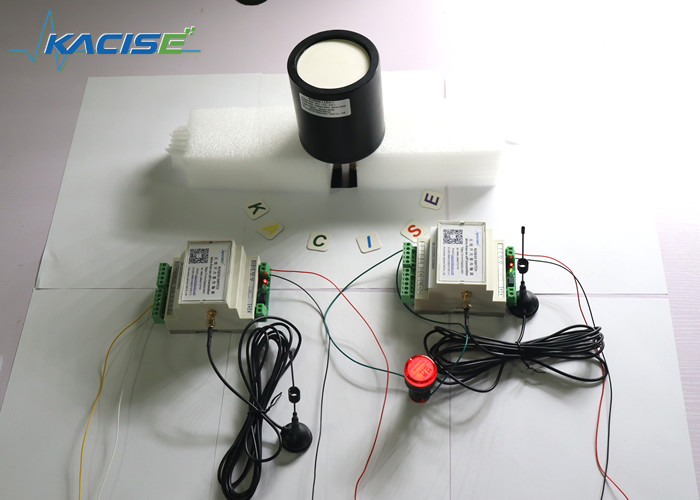

Misuratore di livello ad ultrasuoni della serie KUS630
1. Caratteristiche
- algoritmo di filtraggio sofisticato per escludere misure false
- Scelta di algoritmi per una varietà di condizioni di lavoro per garantire la precisione delle misurazioni
- Protezione contro le sovratensioni piezoelettriche
- Compensazione automatica della velocità e della temperatura del suono
- Visualizzazione della curva dell'eco, utile per il debugging e il rilevamento dei guasti in loco
- Funzione di autoispezione, ricche informazioni di autoispezione, conveniente per gli utenti per la riparazione e il debug
- Il rapporto di intervallo è ampliato per evitare che il valore misurato superi l'intervallo e provochi errori di valutazione- Sì.
2Descrizione del prodotto
Sensore senza contatto, senza manutenzione, calibrazione degli interruttori, facile installazione, compensazione della temperatura, regolazione automatica della larghezza del fascio e del guadagno.
3. Dimensioni
L'unità del diagramma è mm
4.Connessioni elettriche e definizioni del segnale
| Ordine delle righe |
Colore |
Definizione |
| 1 |
Rosso |
La potenza è positiva. |
| 2 |
Nero |
terra di ritorno di potenza |
| 3 |
Giallo |
Uscita analogica, uscita di tensione, uscita di corrente, uscita di interruttore |
| 4 |
Blu |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 B- o uart RXD |
| Colore del cavo |
Ordine delle righe |
Descrivere |
Commento |
| rosso |
1 |
azionato da |
3.3V-30V di ingresso di larghezza di tensione |
| nero |
2 |
GND |
|
| giallo |
3 |
Uscita del interruttore |
terminale di interruttore, capacità di carico 1A 60V, supporta fino a due uscite di interruttore con logica indipendente, i due terminali sono i due contatti dello interruttore,non distinguere tra poli positivi e negativi, e può essere collegato a volontà. |
| Bianco |
4 |
Uscita del interruttore |
| marrone |
4 |
RS485A+ |
|
| verde |
5 |
RS485B- |
|
5.Descrizione dei parametri
| Modello:KUS630 |
| Intervallo di misura |
0.8m... 20m.
|
|
Punto cieco
|
0... 0,6 m ((L'area di lavoro instabile è entro 0,6 m, non è raccomandato lavorare in questo intervallo); è possibile raggiungere la versione minima dell'area cieca di 0,3 m, che deve essere personalizzata. |
| Tensione di alimentazione |
3.3... 24 V di corrente, ondulazione 10 % SS |
|
Corrente di lavoro
|
≤ 45 mA (velocità di misurazione più veloce)
Versione a bassa potenza, consumo di potenza di riposo inferiore a 0,3 mA, consumo di potenza di invio inferiore a 20 mA (meno di 2 ms) e consumo di potenza di ricezione non superiore a 8 mA (meno di 150 ms)
|
|
Segnale di uscita
|
1:uscita analogica programmabile da 0 a 10 V.
2Uscita: RS485.
3:Uart uscita seriale
4Scala di potenza:
5:uscita del interruttore
|
| Precisione di misura |
≤ 1 % |
| Compensazione della temperatura |
- Sì, sì. |
condizioni di lavoro
| Temperatura di funzionamento |
-25...70°C ((248...343K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
altre istruzioni
| Connessione elettrica |
Cable a 5 nuclei (uscita analogica), cavo a 6 nuclei (uscita di commutazione); |
| Classe di protezione |
Protezione IP68 |
| Materiale della conchiglia |
PVDF |
6.Occasioni applicabili
Fabbricazione di acquedotti per l'acqua, impianti idrici, impianti di costruzione, acqua del rubinetto, depurazione delle acque reflue, conservazione dell'acqua e dell'energia idroelettrica, ferro e acciaio, miniere di carbone, elettricità, petrolchimica,fiumi e laghi urbani, trasporti e industria alimentare.
7Informazioni sull' ordinazione
| KUS |
Modello |
Prodotto |
Distanza |
Descrivere |
| |
630C |
Supporto per la personalizzazione |
| Fabbricazione su misura |
| |
0-10V |
Uscita analogica 0-10V |
| 0-5V |
Uscita analogica da 0 a 5 V |
| 0-3V |
Uscita analogica 0-3V |
| 4-20mA |
Uscita analogica 4-20mA |
| S.V. |
Uscita del interruttore |
| Uarti |
Uart uscita seriale MODBUS RTU protocollo |
| RS485 |
Protocollo RS485 di uscita MODBUS RTU |
| |
XXX mm |
XXX mm significa la distanza massima di misura
(default1000mm)
|
| KUS |
550 |
RS485 |
10000 mm |
|
8- Parametri da conoscere.
1- il tipo di mezzo da misurare (liquido o solido, nome specifico, acqua limpida, acque reflue, fango, benzina, diesel, toluene, anidride solforosa, ecc.)onde, agitare, oggetti galleggianti sulla superficie del liquido; se solido, se c'è polvere.
2. la temperatura e la pressione del mezzo.
3- la corrosività del mezzo: se viene collocato in un barattolo, è necessario sapere se il materiale del barattolo ha un rivestimento anticorrosione.
4La portata di misura è di pochi metri e è necessario il punto cieco.
5Ambiente di lavoro: come piscine aperte, piscine con copertura, serbatoi orizzontali, verticali, sferici, se il serbatoio è a pressione atmosferica, ecc.
6. tensione di lavoro: 24VDC, opzionale 220VAC può essere personalizzato 12VDC/9VDC potenza comune.
7. Segnale di uscita: corrente di 4 20mA 485/0-3V, uscita di tensione 0-5V/uscita di relè.
9- Forma dell'apparecchiatura: se deve avere un display; mono o split.
