| Luogo di origine: | La CINA |
| Marca: | Kacise |
| Numero di modello: | KUS630A |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | 15*15*10cm, 0.5kg |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Gamma: | 0~12M | Uscita: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Alimentazione elettrica: | 3.3-24 V | Corrente di lavoro: | ≤45mA |
| Compensazione di temperatura: | SÌ | Temperatura di lavoro: | -25… 70℃ (248… 343K) |
| Classe di protezione: | IP68 | Materiale di Shell: | PVDF |
| Accuratezza di misura: | ≤ 1% |

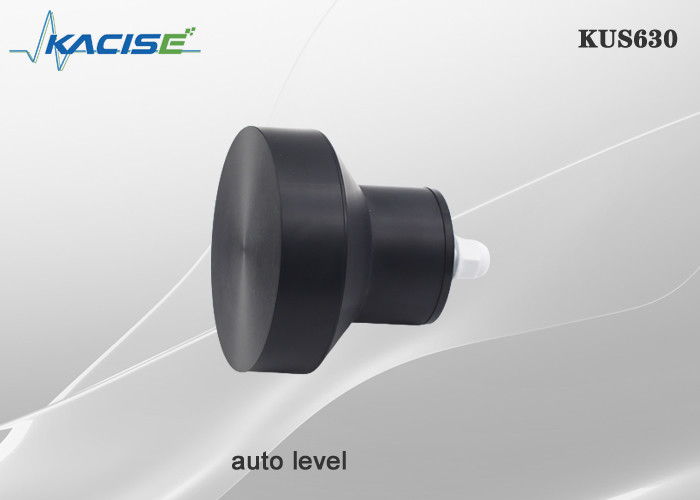

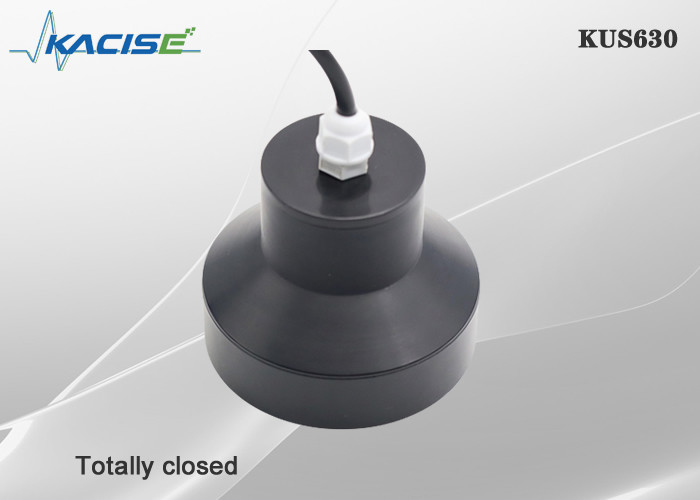

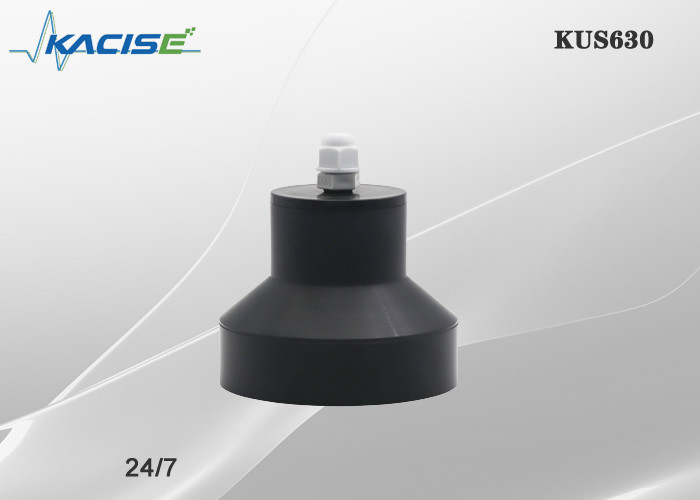

Metro livellato ultrasonico di serie KUS630
1.Features
2. Dimensioni
L'unità nel diagramma è millimetro
collegamenti 3.Electrical e definizioni del segnale
| Linea ordine | Colore | Definizione |
| 1 | Rosso | Il potere è positivo |
| 2 | Nero | terra di ritorno di potere |
| 3 | Giallo | Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
| 4 | Blu | RS485 A+ o uart TXD |
| 5 | Verde | RS485 b o uart RXD |
| Colore del cavo | Linea ordine | Descriva | Osservazione |
| rosso | 1 | alimentato vicino | Ampio input di tensione 3.3V-30V |
| nero | 2 | Terra | |
| giallo | 3 | Uscita del commutatore | Il terminale del commutatore, la capacità di carico 1A 60V, sostiene fino a due uscite del commutatore con logica indipendente, i due terminali è i due contatti del commutatore, non distingue fra i pali positivi e negativi e può essere collegato a volontà. |
| Bianco | 4 | Uscita del commutatore | |
| marrone | 4 | RS485A+ | |
| verde | 5 | RS485B- |
descrizione 4.Parameter
| Modello: KUS630 | |
| Campo di misura |
0.6m… 12m |
|
Angolo morto |
0… 0.6m (l'area di lavoro instabile è all'interno di 0.6m, non è raccomandata di lavorare in questa gamma); la versione minima di area cieca di 0.3m può essere raggiunta, che deve essere personalizzata. |
| Tensione di rifornimento | CC di 3,3… 24 V, ondulazione 10% ss |
|
Attività in corso |
≤ 45 mA (velocità di misura più veloce) La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 8mA (più di meno di 150ms) |
|
Segnale in uscita |
1: Uscita analogica programmabile 0-10V. 2: Uscita RS485. 3: Uscita di serie del Uart uscita 4:4-20mA 5: Uscita del commutatore |
| Accuratezza di misura | ≤ 1% |
| Compensazione di temperatura | sì |
condizioni di lavoro
| Temperatura di lavoro | -25… 70℃ (248… 343K) |
| Temperatura di stoccaggio | -40… 85℃ (233… 358K) |
altre istruzioni
| Collegamento elettrico | 5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore); |
| Classe di protezione | IP68 |
| Materiale di Shell | PVDF |
5. Informazioni di ordinazione
| KUS | Modello | Uscita | Gamma | Descriva |
| 630A | Personalizzazione di sostegno | |||
| Su ordine | ||||
| 0-10V | Uscita analogica 0-10V | |||
| 0-5V | Uscita analogica 0-5V | |||
| 0-3V | Uscita analogica 0-3V | |||
| 4-20mA | Uscita analogica 4-20mA | |||
| Interruttore | Uscita del commutatore | |||
| Uart | Protocollo di serie dell'uscita MODBUS RTU del Uart | |||
| RS485 | RS485 protocollo dell'uscita MODBUS RTU | |||
| XXX millimetro |
Mmmeans XXX la distanza massima di misura (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
