Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive con risoluzione compresa tra 0,1 mm
Specificativi del prodotto
| Attributo |
Valore |
| Intervallo di misura |
0.1~3m |
| Intervallo di pressione |
-0,1MPa 32MPa |
| Intervallo di rilevamento della capacità |
10PF ¥ 500PF |
| Tensione di alimentazione |
5 ~ 36 V di corrente continua |
| Segnale di uscita |
4-20mA/RS485 |
| Precisione di misura |
Livello zero.1、0.2 、0.5 、1 |
| Temperatura ambientale |
-40°85°C |
| Risoluzione variabile |
0.1 mm |
| Lunga stabilità |
≤ 0,1%FS/anno |
| Classe di protezione |
Protezione IP67 |

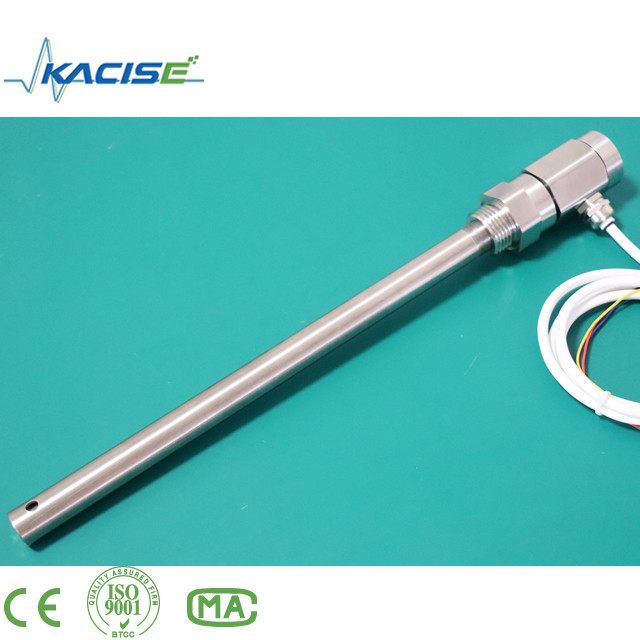

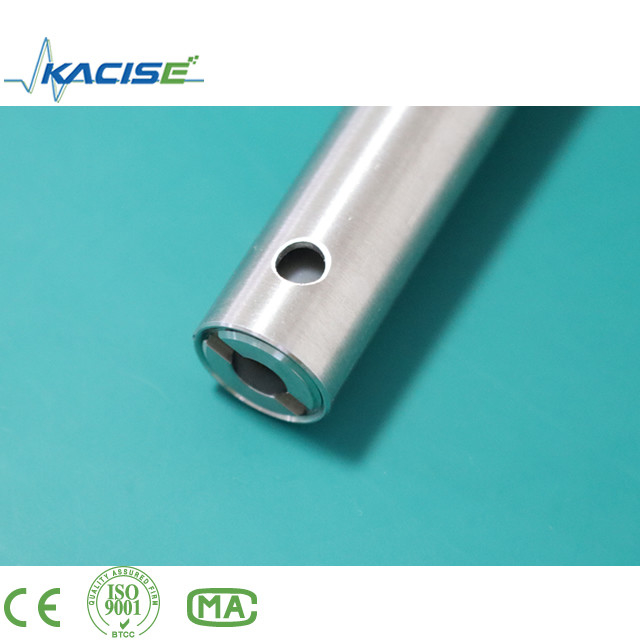

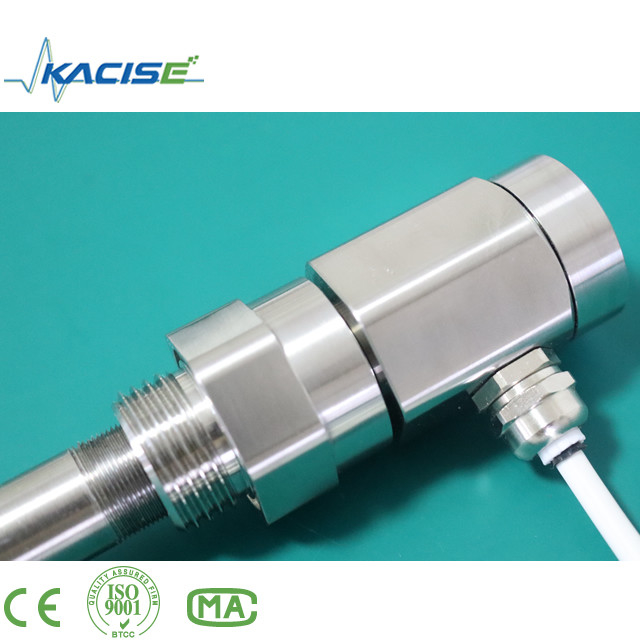

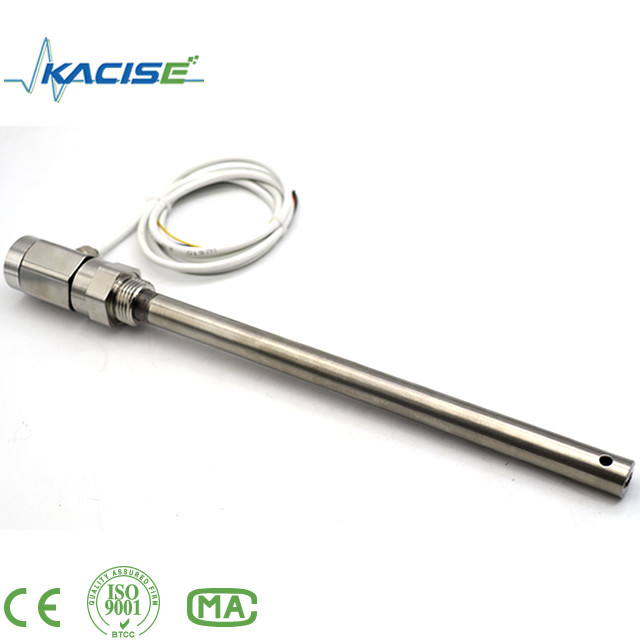

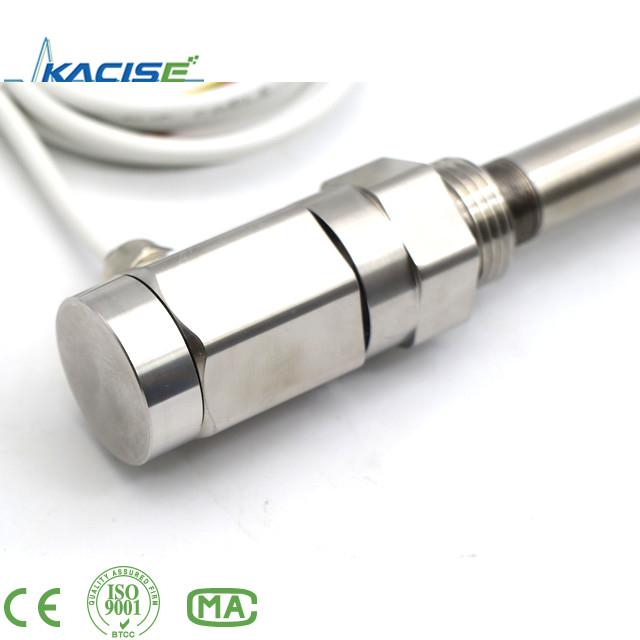

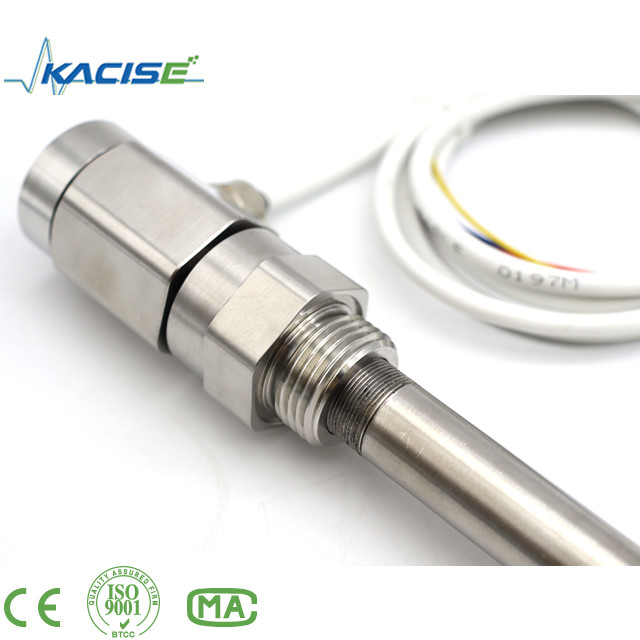

Visualizzazione del prodotto
Il sensore di livello di liquido intelligente e capacitivo è un trasmettitore affidabile per la misurazione di liquidi, oli, solidi e interfacce.offre una maggiore affidabilità e non è influenzato dal vapore acqueoQuesto sensore offre un funzionamento stabile a lungo termine con elevata sensibilità, eccellente linearità e resistenza alle alte temperature e pressioni.
Caratteristiche chiave
Protocollo Modbus per una facile integrazione
La struttura semplice senza parti mobili garantisce un'elevata affidabilità e una manutenzione minima
Opzioni multiple di uscita del segnale per una configurazione flessibile del sistema
Adatto per la misurazione del livello dei contenitori ad alta temperatura e ad alta pressione
Ideale per misurare liquidi corrosivi forti come acidi e alcali
Protezione completa della polarità di sovra corrente, sovra tensione e alimentazione
Capacità di trasmissione remota senza fili opzionale
Compatibile con qualsiasi mezzo di misura
Specifiche tecniche
Distanza di rilevamento: 0,1 m
Intervallo di misura della capacità: 10PF 500PF
Accuratezza: classe 0,1, classe 0,2, classe 0,5, classe 1
Intervallo di pressione: -0,1MPa32MPa
Resistenza alla temperatura della sonda: -50°C-250°C
Temperatura ambiente: -40°C/85°C
Temperatura di conservazione: -55°C+125°C
Segnale di uscita: 4×20mA, comunicazione 485
Distanza di comunicazione wireless: inferiore a 200 metri
tensione di alimentazione: 5 ̊36V DC
Materiale: acciaio inossidabile 316, 1Gr18Ni19Ti o PTFE
Stabilità a lungo termine: ≤ 0,1% FS/anno
Drifto di temperatura: ≤ 0,01%FS/°C (intervallo di 0°70°C)
Grado di resistenza alle esplosioni: ExibIICT6
Livello di protezione: IP67
Struttura del prodotto
Il sensore capacitivo del livello del liquido è costituito da due componenti principali: la parte del sensore e la parte del trasmettitore.
A:Sensore che sonda il contenitore o il tubo di misura
B & C:Flanche di connessione in fase gassosa e in fase liquida per la connessione delle apparecchiature
D:cilindro di misurazione che forma la capacità con l'elettrodo sensore
E:Flancheria per le acque reflue per lo scarico regolare di contaminanti
F:Trasmettitore che converte la capacità in segnale di corrente standard
Importante:La parte di tenuta tra il trasmettitore e il tubo di misura non deve essere smontata senza il consenso del costruttore per prevenire incidenti.
Visualizzazione
Configurazione del cablaggio
Il modello di display KSLV606 supporta due metodi di cablaggio: RS485 e 4-20mA.
Cablaggio RS485
4-20mA Cablaggio
Metodi comuni di cablaggio
Nota di installazione:Apri sempre prima la valvola di fase gassosa e poi la valvola di fase liquida per evitare errori di misura per fluttuazioni del livello del liquido.
La manutenzione regolare comprende il controllo dei collegamenti dei cavi e lo scarico periodico delle acque reflue (1-2 volte alla settimana per i mezzi sporchi, 1-2 volte al mese per i mezzi più puliti).
Guida all'installazione
Installazione di fasi gassose e di fasi liquide
L'installazione è semplice: collegare le flange di fase gas-liquido sul livellatore alle flange dell'apparecchiatura con una guarnizione in mezzo, fissata con bulloni.
Tipo di caldaia Installazione del misuratore di livello di capacità
Questa installazione specializzata dispone del trasmettitore sotto il sensore con una sezione di dissipazione del calore, progettata per ambienti ad alta temperatura.
Procedura di taratura
- Preparare un tubo d'acqua trasparente con segni di scala, ammeter di precisione, tappi di gomma e mezzo di prova (l'acqua può sostituirlo).
- Collegare il tubo alla porta della fase liquida, bloccare l'uscita delle acque reflue, mantenere aperta la fase gassosa e collegare l'amperezzometro come illustrato.
- Aggiungere da media a diversi punti di altezza (0%, 25%, 50%, 75%, 100%) e confrontare le letture dell'ammeter con i valori attesi da 4 a 20 mA.
Guida alla risoluzione dei problemi
Problemi e soluzioni comuni
- Display Zero:Controllare l'alimentazione 24V, il trasmettitore per problemi di corto o di qualità
- Corrente inferiore a 4 mA:Verificare il livello effettivo del liquido, la regolazione del trasmettitore o potenziali problemi di qualità
- Corrente superiore a 25 mA:Controllare cortocircuito del trasmettitore o valori di regolazione elevati
- Display irregolare:Esaminare le fluttuazioni effettive del livello del liquido, i contatti di linea o i problemi del trasmettitore
- Risposta lenta:Pulire i pali dei sensori dalle impurità o verificare il blocco parziale del tubo di fase gassosa
Precauzioni importanti
- Verificare tutta la documentazione del prodotto prima dell'uso
- Assicurare un corretto abbinamento delle interfacce durante l'installazione
- Seguire le istruzioni di cablaggio con precisione
- Maneggiare con cura: non smontare, non colpire e non far cadere
- Interrompere l' uso e esaminare eventuali anomalie
- Conservare nella confezione originale in condizioni fresche e asciutte
- Proteggere il sensore dai danni durante l'installazione
- Attuazione di un'efficace protezione da fulmini
- Assicurare una corretta messa a terra del trasmettitore (resistenza < 4Ω)
- Utilizzare barriere/isolatori di sicurezza per sistemi di comunicazione 485
Tabella di selezione dei prodotti
| Tavola di selezione KSLV per misuratore di livello di fluido capacitivo intelligente |
| Tipo di prodotto |
605 |
Nessun modello di visualizzazione |
| 606 |
Nessun modello di visualizzazione |
| Segnale di uscita |
4-20mA |
4 ~ 20mA di uscita del segnale, display LED |
| RS485 |
Uscita RS485 |
| Codice |
500 lire |
500 mm |
L800 |
800 mm |
1000 sterline |
1000 mm |
| Medi di misura |
Indicare il tipo di mezzo da misurare (ad esempio acqua, gasolio) |
| Esempio di configurazione |
KSLV |
605 |
4-20mA |
L800 |
Acqua |
NA |
