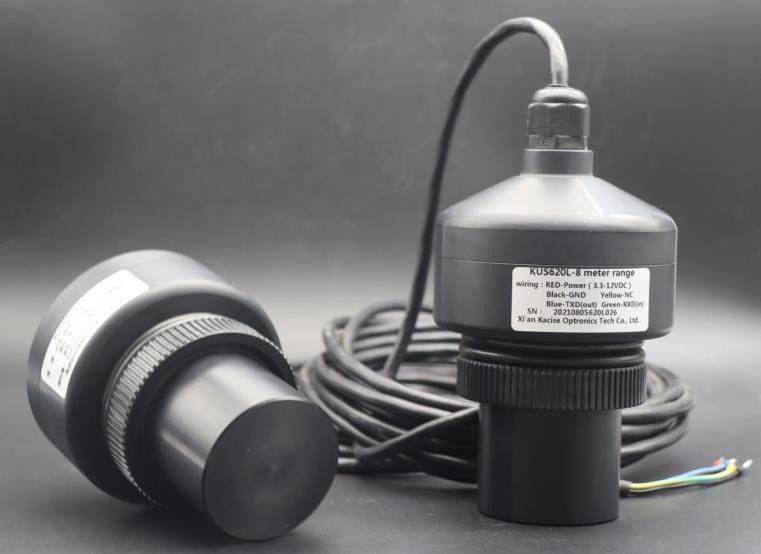

Sensore ultrasonico del trasduttore
1.Features
- Alta sensibilità
- Completamente sigillato
- Classe di protezione IP68
- Alloggio, adatti resistenti alla corrosione a media e ad applicazioni corrosivi
2.Dimension
L'unità nel diagramma è millimetro.
collegamenti 3.Electrical e definizioni del segnale
| Linea ordine |
Colore |
Definizione |
| 1 |
Rosso |
Il potere è positivo |
| 2 |
Nero |
terra di ritorno di potere |
| 3 |
Giallo |
Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
| 4 |
Blu |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 b o uart RXD |
descrizione 4.Parameter
| Modello: KUS620 |
| Campo di misura |
0.6m… 8m |
| Angolo morto |
0… 0.6m (all'interno di 0.6m è area di lavoro instabile, non è raccomandato di lavorare in questa gamma) |
| Tensione di rifornimento |
Una CC di 3,3… 12 V, ondulazione 10% ss |
| Attività in corso |
≤ 45 mA (velocità di misura più veloce)
La versione a bassa potenza, consumo di energia di sonno è più di meno di 0.3mA, inviare il consumo di energia è 20mA (di meno di 2ms) e ricevere il consumo di energia non è più di 5mA (più di meno di 150ms)
|
| Segnale in uscita |
1: Uscita analogica programmabile 0-10V.
2: Uscita RS485.
3: Uscita di serie del Uart
4: uscita 4-20mA
5: Uscita del commutatore
|
| Accuratezza di misura |
≤ 1% |
| Compensazione di temperatura |
Sì |
condizioni di lavoro
| Temperatura di lavoro |
-40… 85℃ (233… 358K) |
| Temperatura di stoccaggio |
-40… 85℃ (233… 358K) |
5. Analogo di funzione del sensore
L'uscita analogica può essere messa con RS485 ed il sensore può funzionare in 8 modi. Il riferimento specifico è come segue:
Punto 1: Colleghi al computer host attraverso l'assistente di ricerca degli errori della porta seriale o l'assistente di ricerca degli errori del modus.
Punto 2, ha messo un punto di distanza di riferimento del punto focale.
Punto 3, ha messo un punto di riferimento del punto lontano
Punto 4, ha messo la tensione in uscita o la corrente del punto di riferimento del punto focale.
Punto 5, ha messo la tensione in uscita o la corrente del punto di riferimento del punto lontano.
Punto 6, ha messo l'uscita analogica per commutare la selezione caratteristica.
Punto 7, ha messo l'uscita analogica come uscita lineare o commuta l'opzione di uscita.
Punto 8, ha risistemato il sensore per fare i nuovi parametri entrare in vigore.
8 modi di lavoro del sensore.
1: Modo della finestra aperta per difetto
2: Il modo di Windowed è spento per difetto
3: Il modo unico è acceso per difetto
4: Il modo unico è spento per difetto
5: Il modo unico di isteresi è acceso per difetto
6: Il modo unico di isteresi è spento per difetto
7: La presenza o l'assenza di modo di rilevazione è accesa per difetto
8: La presenza o l'assenza di modo di rilevazione è spenta per difetto
485 dati di uscita
485 dati di uscita sono nel formato di MODBUS-RTU. Riferisca al manuale di istruzioni del software per i dettagli.
