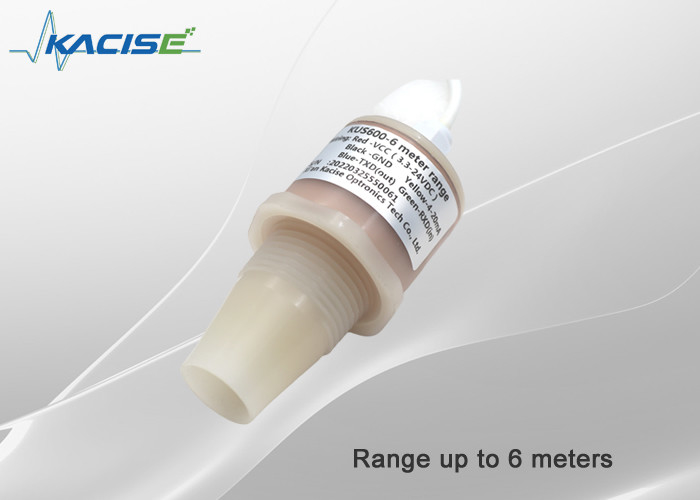

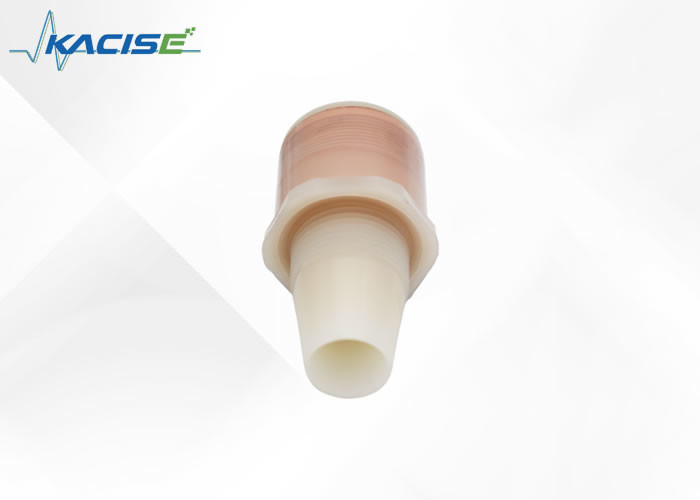

Sensore di trasduttore ad ultrasuoni IP67
1. Dimensioni
L'unità nel diagramma è mm.
Dimensioni del trasmettitore della serie 600
2Interfaccia elettronica e definizione dei segnali
| Colore del cavo |
Pin |
Dscrittura |
Nota |
| Rosso |
1 |
Fornitore di alimentazione |
|
| Nero |
2 |
GND |
|
| Giallo |
3 |
Uscita analogica |
Il 600B funzionerà in modalità 1 o 0 non può funzionare in modalità risparmio di energia, se viene utilizzata l'uscita analogica 4-20mA, 0-3.3V 0-5V. |
| Blu |
4 |
RS485A+ |
TTL-TXD per il segnale di uscita ttl |
| Verde |
5 |
RS485B- |
TTL-RXD per il segnale di uscita ttl |
3.parametri tecnici
GenergiasPecIFIgattoIons
|
Modello:600
|
| Distanza di rilevamento |
0.6m-5m I prodotti a bassa potenza supportano anche l'ingresso di ampia tensione, questa gamma è 3,3V gamma di alimentazione (i clienti possono personalizzare i prodotti di gamma 6m) |
| Intervallo di regolazione |
0.3....3m |
| Area inutilizzabile |
0...0.3m |
| Piastra di destinazione standard |
100 mm x 100 mm |
| Frequenza del trasduttore |
circa 220 kHz |
| Ritardo di risposta |
circa 10 ms |
| Segnale di uscita |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 uscita analogica. |
Ilectrical specIFIgattoIons
| Corrente di alimentazione in assenza di carico I0 |
Periodo attivo ≤ 20 mA ≤ 0,3 mA durante il sonno |
| Connessione elettrica |
Cable a 5 nuclei (uscita analogica), cavo a 6 nuclei (uscita di commutazione); |
| Risoluzione variabile |
1 mm; |
| Precisione di misura |
≤ 1 % F.S. |
Wcondizioni di lavoro
| Temperatura di funzionamento |
-40...85°C ((233...358K) |
| Temperatura di conservazione |
-40...85°C ((233...358K) |
| Compensazione della temperatura |
- Sì, sì. |
| Classe di protezione |
Protezione IP67 |
| Tensione di alimentazione |
3.3... 24 VDC, ondulazione 10 %SS |
4Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0°C, essa dovrebbe soddisfare i requisiti di protezione.deve essere fissato al centro del filo di alloggiamento.
