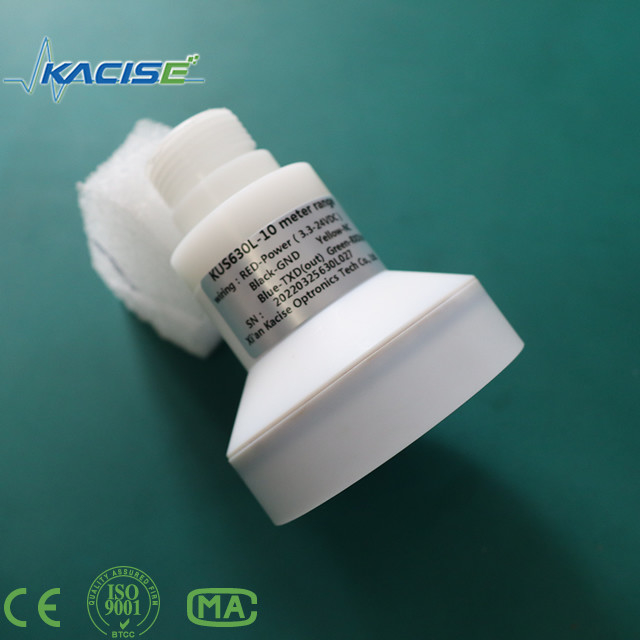

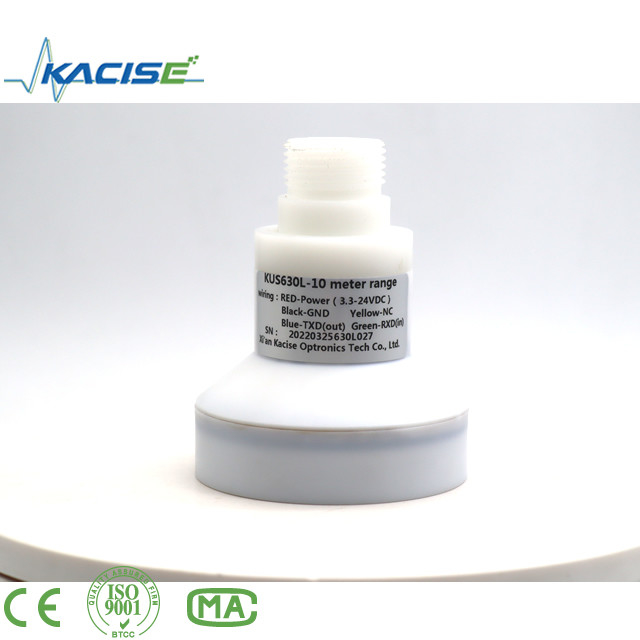

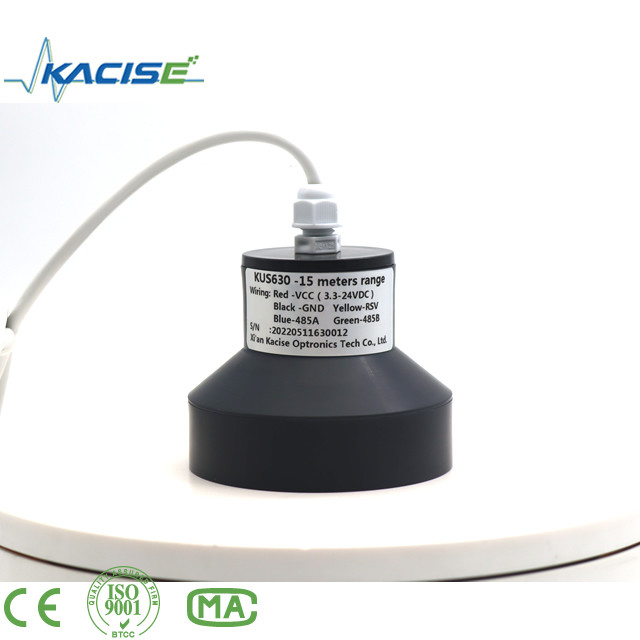

Sensore ultrasonico del trasduttore di serie KUS630 24 VCC di protezione di IP68
Dimensioni
L'unità nel diagramma è millimetro
Collegamenti e definizioni elettrici del segnale
| Linea ordine |
Colore |
Definizione |
| 1 |
Rosso |
Il potere è positivo |
| 2 |
Nero |
terra di ritorno di potere |
| 3 |
Giallo |
Uscita analogica, uscita di tensione, uscita del commutatore di uscita corrente |
| 4 |
Blu |
RS485 A+ o uart TXD |
| 5 |
Verde |
RS485 b o uart RXD |
Funzione del sensore
analogo
L'uscita analogica può essere messa con RS485 ed il sensore può funzionare in 8 modi. Il riferimento specifico è come segue:
Punto 1: Colleghi al computer host attraverso l'assistente di ricerca degli errori della porta seriale o l'assistente di ricerca degli errori del modus.
Punto 2, ha messo un punto di distanza di riferimento del punto focale.
Punto 3, ha messo un punto di riferimento del punto lontano
Punto 4, ha messo la tensione in uscita o la corrente del punto di riferimento del punto focale.
Punto 5, ha messo la tensione in uscita o la corrente del punto di riferimento del punto lontano.
Punto 6, ha messo l'uscita analogica per commutare la selezione caratteristica.
Punto 7, ha messo l'uscita analogica come uscita lineare o commuta l'opzione di uscita.
Punto 8, ha risistemato il sensore per fare i nuovi parametri entrare in vigore.
8 modi di lavoro del sensore.
1: Modo della finestra aperta per difetto
2: Il modo di Windowed è spento per difetto
3: Il modo unico è acceso per difetto
4: Il modo unico è spento per difetto
5: Il modo unico di isteresi è acceso per difetto
6: Il modo unico di isteresi è spento per difetto
7: La presenza o l'assenza di modo di rilevazione è accesa per difetto
8: La presenza o l'assenza di modo di rilevazione è spenta per difetto
485 dati di uscita
485 dati di uscita sono nel formato di MODBUS-RTU. Riferisca al manuale di istruzioni del software per i dettagli.
parametri tecnici
| Entri |
| Variabile misurata |
Livello liquido, livello materiale |
| Campo di misura massimo |
20-15000mm (può essere personalizzato secondo i bisogni) |
| Uscita |
| Accuratezza completa |
±1%FS/0.15℃ |
| Compensazione di temperatura |
-10℃~70℃ |
| Influenza di vibrazione |
<>
|
|
Circostanze stimate
Condizioni ambientali
|
| Temperatura ambiente |
-25~+85℃ |
| Temperatura di stoccaggio |
-40~+85℃ |
| Livello di protezione |
IP65, si conformano ad en 60529 |
| Compatibilità elettromagnetica |
Appendice A (2001) dell'en 61326/A2 |
| Esposizione e controllo |
| manifestazione |
SFTN LCD, lampadina bianca, un'esposizione di 5 cifre. |
| Valore limite |
Regolazione libera |
| regolazioni di parametro |
Utilizzi 3 bottoni |
| unità |
il millimetro, l'unità di difetto è M. |
| peso |
Circa 1.35kg |
| materiale delle parti del Non liquido |
| Connettore |
1NPT, acciaio inossidabile, lunghezza 20mm (materiali e le specifiche unite possono essere personalizzati secondo i requisiti di cliente). |
| Collegamenti elettrici |
Faccia l'entrata impermeabile del cavo del foro di aria e del connettore rispondere alla norma dell'en 175301 -803A |
| Periodo di misura |
≤ 100ms |
Ricordo di selezione: Per i requisiti speciali, contatti prego la nostra società ed indichi nell'ordine.
Precauzioni:
1. Se dovete calibrare il metro, contatti prego la nostra società. ai Non professionisti non sono permessi calibrare il metro.
2. Nel calibrare il metro, giri prego sul metro in primo luogo e calibrilo dopo 1 ora della temperatura costante.
