Metodo di diffusione Sensore di turbidità online Anti-interferenza

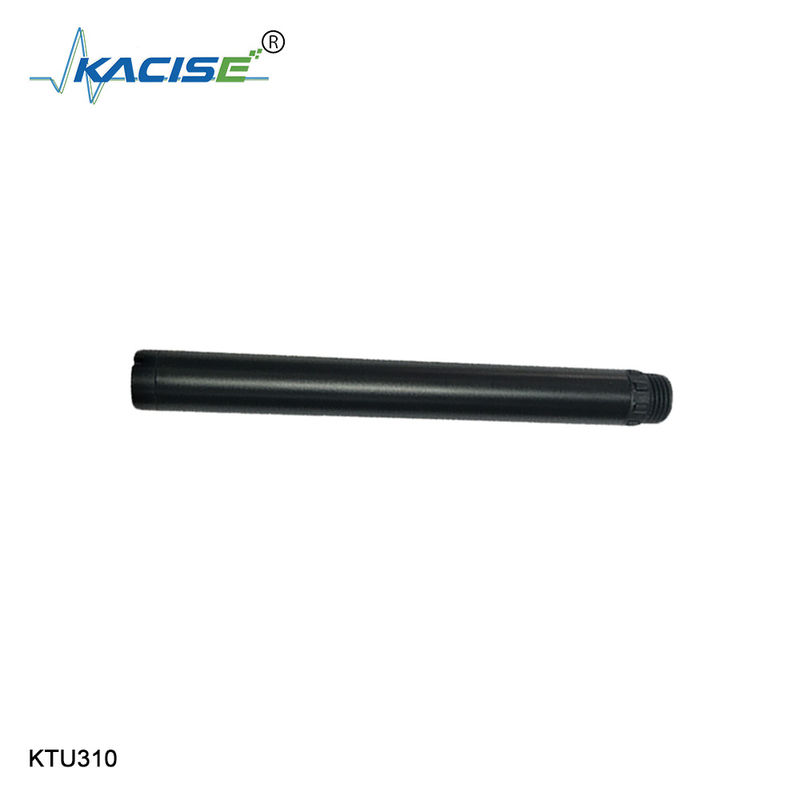

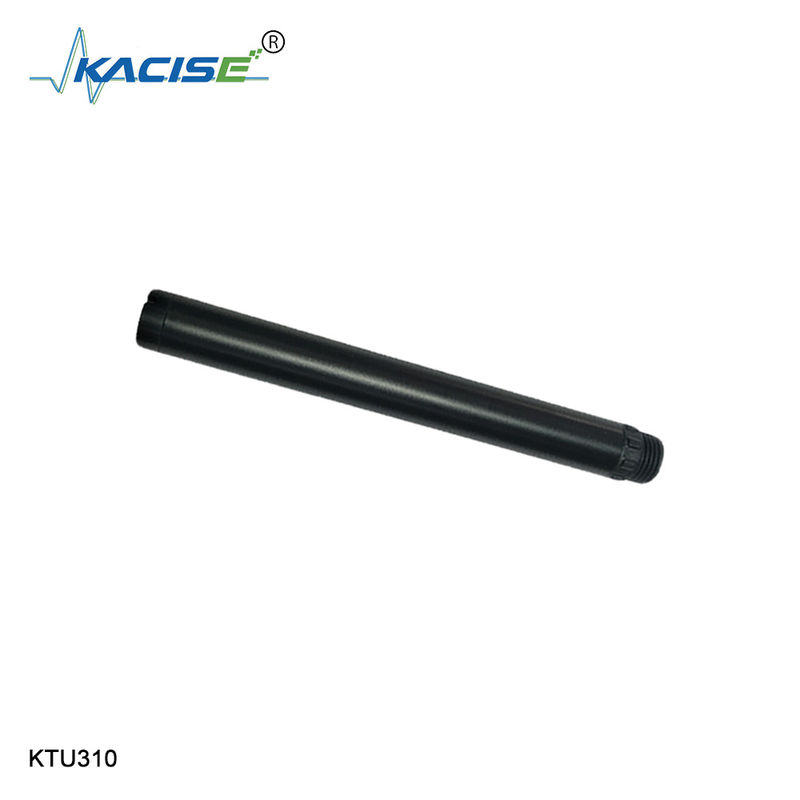

KTU310 Sensore di turbidità online 90 ° Principio di diffusione dell'angolo Struttura della fibra, forte capacità anti-interferenza

1.Principio

Il turbidimetro integrato in linea KTU310 è progettato e fabbricato secondo il principio del turbidimetro di dispersione della luce.la luce è dispersa dal materiale di turbidezza nel campione d'acqua. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, il valore finale viene usato dopo la linearizzazione.

2. Caratteristica

Principio di dispersione ad angolo di 90°, sensore di temperatura integrato

Sostenere il protocollo RS-485, Modbus/RTU

Struttura della fibra, forte capacità anti-interferenza della luce esterna

Fonte luminosa a LED a infrarossi, alta stabilità

IP68, schermo, profondità dell'acqua, 20 metri

Comodo, veloce, stabile e facile da mantenere

3Specificativi tecnici

4. Disegno dimensionale

Suggerimenti: Misurare la turbidità con un misuratore di turbidità

Uno dei metodi più comuni per misurare la turbidità è con un contatore di turbidità.Questi strumenti utilizzano una sorgente luminosa e uno o più rilevatori per misurare la luce dispersa dalle particelle nei campioni d'acqua.


Dispersione della luce

Più grande è una particella, più luce verrà dispersa in avanti.

La luce è dispersa e assorbita dalle particelle dell'acqua. Anche l'acqua limpida avrà minime dispersioni di luce a causa della presenza di particelle e molecole disciolte.Questa dispersione può essere in qualsiasi direzione, e l'intensità in una determinata direzione dipende sia dalla fonte di luce che dalla dimensione delle particelle.la dispersione è simmetrica in tutte le direzioniPiù grande diventa la particella, tuttavia, più luce verrà dispersa in avanti (lontano dal fascio luminoso).

La lunghezza d'onda influisce anche sulla diffusione della luce.³²Le lunghezze d'onda più brevi sono anche più suscettibili all'assorbimento da parte delle molecole colorate nel campione.³²Questa è una delle ragioni per cui le misurazioni della turbidità effettuate con metodi diversi spesso non sono comparabili: se la fonte luminosa è diversa, la diffusione luminosa sarà diversa.Mentre questo è tenuto conto nei calcoli, sono garantiti risultati equivalenti.

La distanza percorsa dalla luce dispersa influenza anche le letture di turbidità.maggiore è la risoluzione dello strumento a bassi livelli di turbidezLe lunghezze di percorso più lunghe sono a 90 e 180 gradi. Tuttavia, aumentando la lunghezza del percorso si sacrifica la gamma di misurazione.1 e i metodi ISO 7027 limitano la lunghezza totale del percorso luminoso a 10 cmUna diminuzione della lunghezza del percorso (come ad esempio un fotodetettore basato su retrodispersione) aumenta il limite superiore della misurazione della turbidità.

Tuttavia, più particelle sono presenti nel campione, più la luce sarà dispersa.e convertire quella lettura in una misurazione di turbiditàAlcuni turbidimetri sono progettati per compensare l'assorbimento del colore e le alte turbidità, mentre altri sono destinati a letture precise e accurate a livelli di turbidità molto bassi.La maggior parte dei misuratori di turbidità utilizza la tecnologia nefelometrica, anche se esistono strumenti di attenuazione e di ratiometria.
