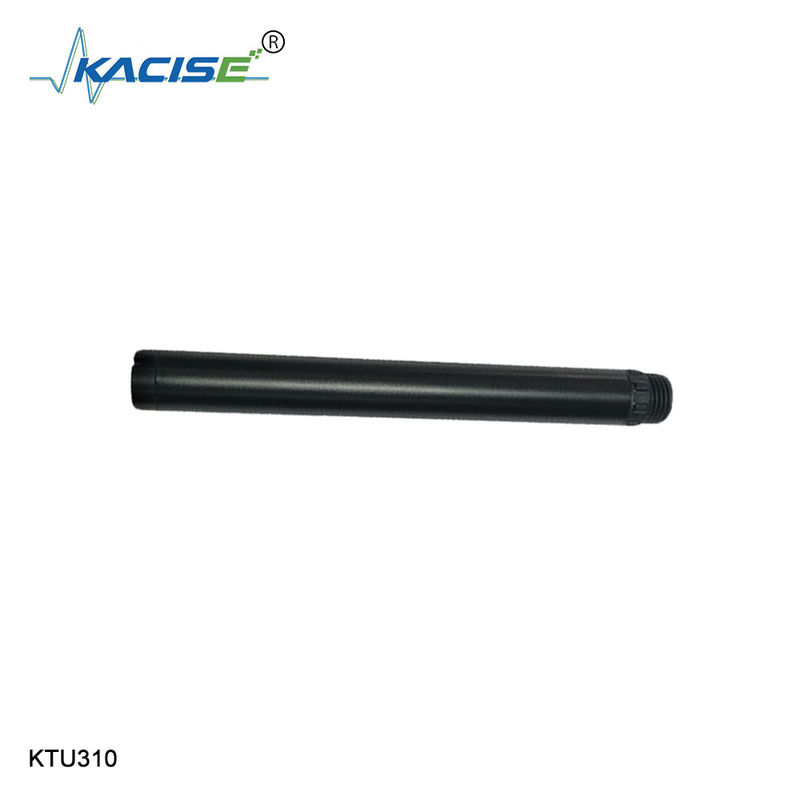

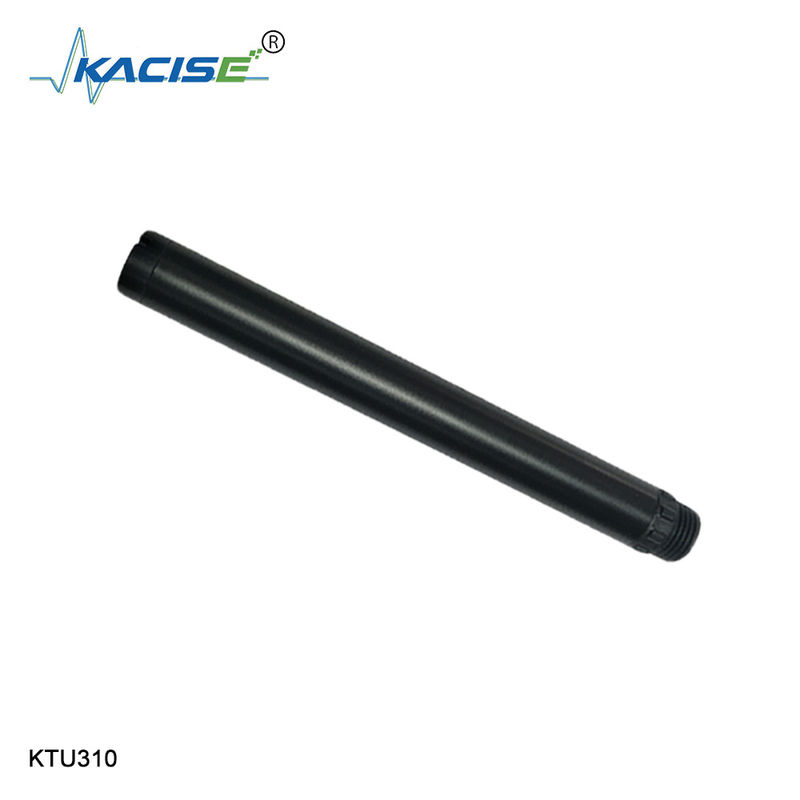

KTU310 Sensore di turbidità online 90 ° Principio di diffusione dell'angolo Struttura della fibra, forte capacità anti-interferenza

1.Principio

Il turbidimetro integrato in linea KTU310 è progettato e fabbricato secondo il principio del turbidimetro di dispersione della luce.la luce è dispersa dal materiale di turbidezza nel campione d'acqua. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, il valore finale viene usato dopo la linearizzazione.

2. Caratteristica

• Principio di dispersione ad angolo di 90°, sensore di temperatura integrato
• Sostenere il protocollo RS-485, Modbus/RTU
• Struttura della fibra, forte capacità anti-interferenza della luce esterna
• Fonte luminosa a LED a infrarossi, alta stabilità
• IP68, schermo, profondità dell'acqua, 20 metri
• Comodo, veloce, stabile e facile da mantenere

3Specificativi tecnici

4. Disegno dimensionale

Suggerimenti: Metodo storico di misurazione della turbidità

Il turbidimetro della candela Jackson utilizzava l'attenuazione per determinare la turbidità.
Il metodo storico per misurare la turbidità era il turbidimetro della candela Jackson, sviluppato oltre un secolo fa, questo strumento era costruito da una candela e da un tubo di vetro a fondo piatto.Proprio come un tubo trasparenteLa luce non scompare completamente, solo l'immagine della fiamma.Questo accade quando l'intensità della luce trasmessa è uguale alla quantità di luce dispersa dalle particelle nell'acquaPiu' l'acqua e' torbida, piu' velocemente la immagine della fiamma scompare.
Il turbidimetro della candela Jackson fu il primo tentativo pratico di quantificare la turbidità.che consente di "calibrare" il tubo all'occhio dell'utente 31Mentre la scala del turbidimetro era in ppm-silica, le unità per questo strumento sono state chiamate Jackson Turbidity Units (JTU).è stato utilizzato come nuovo standard di taratura per questo metodoTuttavia, anche con il miglioramento delle norme, questo metodo ha avuto una portata limitata.Il turbidimetro della candela Jackson non ha potuto rilevare livelli di turbidità inferiori a 25 JTU 2,31Il sistema era anche altamente soggettivo in quanto le letture erano basate sull'osservazione umana, il che introduceva errori basati sulla percezione e sul giudizio personali.Sono stati sviluppati altri turbidimetri basati sull'estinzione della luce, ma sono rimasti dipendenti dalla vista umana 31.questi metodi sono considerati obsoleti a favore di strumenti di turbidità (come contatori e sensori) che offrono una maggiore gamma di misurazione e una maggiore precisione.
