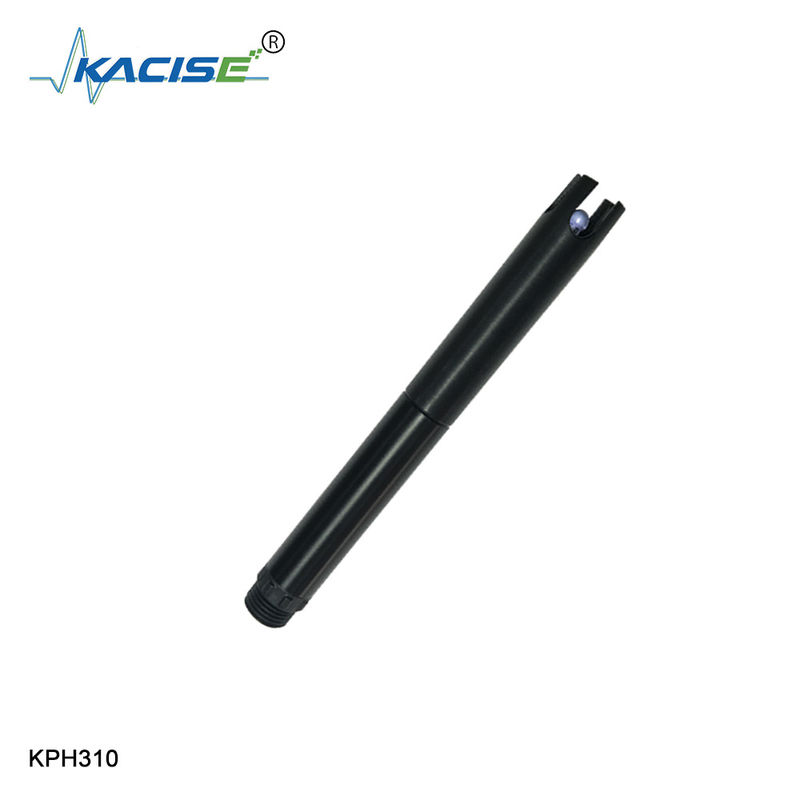

KPH310 Uscita del segnale del sensore PH online: RS-485 doppio amplificatore differenziale ad alta impedenza Ip68

1.Ambiente di applicazione

Per il monitoraggio ambientale della qualità dell'acqua, soluzione acida/alcalina/sale, processo di reazione chimica, processo di produzione industriale,può soddisfare la maggior parte dei requisiti di misurazione del pH online per applicazioni industriali.

2. Caratteristica

• Segnale di uscita: protocollo RS-485 (Modbus/RTU).
• Comodo da collegare a PLC, DCS, Industrial Control Computer, General Controller, strumento di registrazione senza carta o touch screen e altre apparecchiature di terze parti.
• Doppio amplificatore differenziale ad alta impedenza, forte anti-interferenza, risposta rapida.
• La sonda di pH brevettata, con un fluido di riferimento interno a una pressione di almeno 100 kpa (1 bar), sfocia estremamente lentamente dal ponte di sale microporoso,con un'essudazione anteriore di durata superiore a 20 mesiUn tale sistema di riferimento è molto stabile, la vita dell'elettrodo è più lunga del normale elettrodo industriale.
• Facile da installare: installazione sommersa.
• Ip68, livello di protezione.

3Specificativi tecnici

4. Disegno dimensionale

Suggerimenti: Domande e risposte

1Perché lo stesso campione dà letture diverse su due pH-metri?

Gli errori di misurazione del pH sono dovuti all'elettrodo del pH, all'ospite del pH-meter e al tampone standard.risultante in misurazioni leggermente diverse, quindi utilizzare lo stesso buffer allo stesso tempo.

Per la taratura sono stati utilizzati due pH-metri e quindi è stato determinato contemporaneamente il valore del pH del campione.

2Cos'è un elettrodo composito?

Un elettrodo che combina un elettrodo di vetro al pH con un elettrodo di riferimento è chiamato elettrodo composito al pH. Il vantaggio principale dell'elettrodo composito è la combinazione di due

La struttura dell'elettrodo composito a pH consiste principalmente di lampadina dell'elettrodo, canna di supporto, elettrodo di riferimento, soluzione di riferimento, guscio e liquido

Giunzione, tappo dell'elettrodo, filo dell'elettrodo, giunzione, ecc.

3Come funziona un sensore di pH differenziale?

I sensori di pH differenziali e i sensori ORP utilizzano un metodo collaudato sul campo che utilizza tre elettrodi invece dei due utilizzati nei sensori di pH convenzionali.Mentre un elettrodo a pH combinato ha un filo di riferimento Ag/AgCl in soluzione KCl, un sensore differenziale di pH di riferimento è un elettrodo di misura del pH in una soluzione cellulare tamponata a pH 7.0 nota.Questa cella di riferimento (E2 nella figura a sinistra) fa il contatto elettrico con il processo tramite un doppio ponte di giunzione di saleL'altro elettrodo di misura del pH (E1) è in contatto diretto con il processo.
