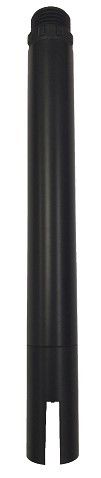

KEC310 Sensore di conduttività online facile da installare Installazione sommersa Ip68

1.Ambiente di applicazione

Acqua potabile/acque superficiali/diversi approvvigionamenti idrici/trattamento idrico industriale

2. Caratteristica

• Segnale di uscita: protocollo RS-485 (Modbus/RTU)
• Comodo da collegare a PLC, DCS, Industrial Control Computer, General Controller, strumento di registrazione senza carta o touch screen e altre apparecchiature di terze parti.

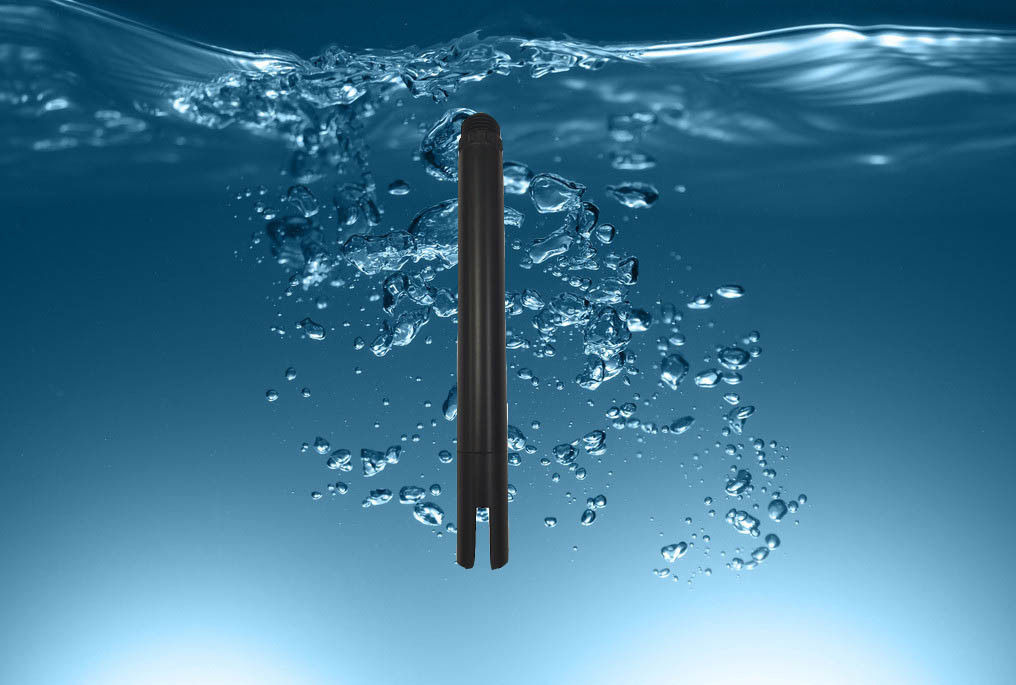

• Facile da installare: installazione sommersa.
• Ip68, livello di contenimento.

3Specificativi tecnici

4. Disegno dimensionale

5.Installazione

Nota: almeno 2 cm di distanza dal fondo e dalle pareti laterali del contenitore durante l'installazione e la prova.

6Conduttività elettrolitica e misurazione

I nostri fluidi corporei - sangue, linfa e fluido interstiziale - hanno tutti un'elevata concentrazione di cloruro di sodio e altri minerali; sono tutti elettroliti; la conduttività del sangue è di circa 0.54 S/m a 37°C

La conduttività delle soluzioni acquose, nelle quali la corrente elettrica è trasportata da ioni carichi, è determinata dal numero di portatori di carica (la concentrazione),la velocità del loro movimento (la mobilità degli ioni dipende dalla temperatura della soluzione) e la carica che portano (valenza degli ioni)Pertanto, nella maggior parte delle soluzioni acquose, la maggiore concentrazione porterà a più ioni e quindi a una maggiore conducibilità.la conduttività può iniziare a diminuire con l'aumento della concentrazionePertanto, due diverse concentrazioni dello stesso sale possono avere la stessa conduttività.

La temperatura influisce anche sulla conduttività perché a temperature più elevate gli ioni si muovono più velocemente, aumentando la conduttività.L'acqua distillata ordinaria in equilibrio con anidride carbonica contenente nell'aria e solidi totali disciolti inferiori a 10 mg/l ha una conducibilità di circa 20 μS/cmLa conduttività delle varie soluzioni è riportata nella tabella seguente.

La conduttività dell'acqua distillata è di circa 0,055 μS/cm

Due elettrodi di un sensore di conducibilità (a sinistra) e del sensore di temperatura (a destra) utilizzati per la compensazione automatica della temperatura (ATC) in un TDS meter

Per determinare la conduttività di una soluzione,viene solitamente utilizzato un misuratore di conduttività o di resistenza (sono tecnicamente uguali) e il valore misurato viene quindi ricalcolato manualmente o automaticamente alla conduttivitàQuesto viene fatto tenendo conto delle caratteristiche fisiche del dispositivo di misura o del sensore, compresa l'area degli elettrodi e la distanza di separazione tra i due elettrodi.I sensori sono molto semplici.I sensori per la misurazione della conduttività sono caratterizzati da uncostante cellulare, che è dato dal rapporto della distanza tra gli elettrodiDall'area normale al flusso di correnteA:

K = D/A

Questa formula funziona bene quando l'area degli elettrodi è molto maggiore della separazione tra di loro perché in questo caso la maggior parte della corrente elettrica scorre direttamente tra gli elettrodi.per 1 cm3 di liquidoK = D/A= 1 cm/1 cm2 = 1 cm−1. Si noti che le celle con piccoli elettrodi ampiamente spaziati hanno costanti cellulari di 1,0 cm−1 o più mentre le celle con elettrodi più grandi e strettamente spaziati hanno costanti di 0.1 cm−1 o menoLa costante di cella di vari dispositivi per la misurazione della conduttività varia da 0,01 a 100 cm-1.

Costante teorica della cella: sinistra K.= 0,01 cm-1, destra K.= 1 cm−1

Per ottenere la conduttività a partire dalla conduttanza misurata, si utilizza la seguente formula:

σ = K ∙ G

dove

σè la conduttività della soluzione in S/cm,

K.è la costante cellulare in cm−1,

Gè la conduttanza della cella in Siemens.

La costante della cella non è di solito calcolata, ma misurata per un determinato dispositivo di misura o sistema utilizzando una soluzione di conduttività nota.con una capacità di accensione superiore a 50 W,Poiché la conduttività dipende dalla temperatura della soluzione, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

Il metodo più semplice per misurare la conduttanza è applicare una tensione a due elettrodi piatti immersi nella soluzione e misurare la corrente risultante.Secondo la legge di Ohm, la conduttanzaGè il rapporto di correnteIo...alla tensioneV.:

G = I/V

Tuttavia, le cose non sono così semplici come sembrano. Ci sono molte difficoltà. Quando viene utilizzata tensione CC, gli ioni possono accumularsi vicino alle superfici degli elettrodi e possono verificarsi reazioni chimiche alle superfici.Questo porterà ad aumentare la resistenza di polarizzazione sulle superfici degli elettrodiSe cerchiamo di misurare la resistenza di, per esempio, una soluzione di cloruro di sodio usando un multimetro,vedremo chiaramente che la lettura sul display sta aumentando piuttosto rapidamentePer mitigare questo problema, spesso vengono utilizzati quattro elettrodi invece di due.

La polarizzazione degli elettrodi può essere prevenuta o ridotta applicando una corrente alternata e regolando la frequenza di misurazione.dove la resistenza alla polarizzazione è relativamente piccolaLe frequenze più elevate vengono utilizzate per misurare valori di elevata conducibilità.I moderni misuratori di conducibilità a 2 elettrodi utilizzano generalmente forme d'onda complesse di corrente alternata e compensazione della temperaturaSono calibrati in fabbrica e spesso è necessaria una nuova calibrazione sul campo a causa dei cambiamenti costanti della cella nel tempo.Può essere modificato a causa della contaminazione o della modificazione fisico-chimica degli elettrodi.

In un tradizionale misuratore di conducibilità a due elettrodi, una tensione alternata viene applicata tra i due elettrodi e la corrente risultante viene misurata.ha uno svantaggio misura non solo la resistenza della soluzione ma anche la resistenza causata dalla polarizzazione degli elettrodiPer ridurre al minimo l'effetto della polarizzazione, vengono spesso utilizzate celle a 4 elettrodi, nonché celle platinate ricoperte di nero platino.
