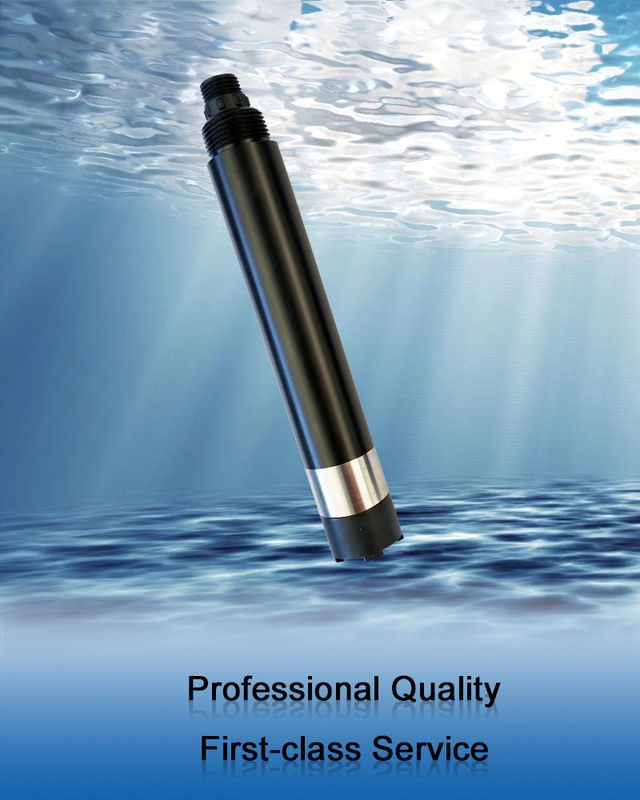

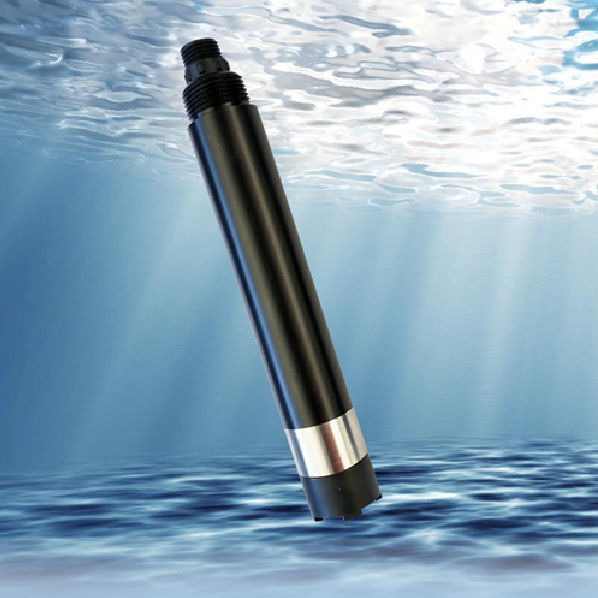

Montaggio per immersione del misuratore di ossigeno disciolto Modbus a fluorescenza

1.Principio

Il sensore di ossigeno disciolto a fluorescenza on-line integrato KFDO310 è progettato e realizzato sulla base del principio di spegnimento della fluorescenza eccitata di sostanze specifiche in fisica.La luce blu del diodo luminoso illumina il materiale fluorescente sulla superficie interna del tappo fluorescenteIl materiale fluorescente sulla superficie interna è eccitato ed emette luce rossa.e confrontandolo con il valore di taratura interna, la concentrazione della molecola di ossigeno può essere calcolata e il valore finale può essere ottenuto mediante compensazione automatica della temperatura.

2. Caratteristica

• Niente elettroliti, nessuna polarizzazione.
• Nessuna necessità di consumare ossigeno, non influenzato dalla portata
• Sensore di temperatura integrato, compensazione automatica della temperatura
• Liberi da sostanze chimiche come solfuri
• Piccolo spostamento, risposta rapida, misurazione più precisa
• Senza manutenzione, lunga durata di vita, minore costo di utilizzo
• I tappi fluorescenti sono facili da sostituire
• Interfaccia RS-485, protocollo Modbus-RTU

3Specificativi tecnici

4. Disegno dimensionale

5.Installazione e connessione elettrica

Installazione

La parte di rilevamento della temperatura deve essere immersa sotto la superficie del liquido per evitare una collisione con la superficie della testa della pellicola.

Esempi di organismi d'acqua dolce e fabbisogno di ossigeno disciolto

Requisiti minimi di ossigeno disciolto dei pesci d'acqua dolce

I pesci d'acqua fredda come la trota e il salmone sono i più colpiti da bassi livelli di ossigeno disciolto¹⁹Il livello medio di DO per i salmonidi adulti è di 6,5 mg/l e il minimo di 4 mg/l 12.Questi pesci cercano generalmente di evitare le zone in cui l'ossigeno disciolto è inferiore a 5 mg/l e inizieranno a morire se esposti a livelli di DO inferiori a 3 mg/l per più di un paio di giorni 19Per le uova di salmone e di trota, i livelli di ossigeno disciolto inferiori a 11 mg/l ritardano la loro schiusa, mentre quelli inferiori a 8 mg/l compromettono la loro crescita e riducono il loro tasso di sopravvivenza.Quando l'ossigeno disciolto scende sotto i 6 mg/l (considerato normale per la maggior parte degli altri pesci), la maggior parte delle uova di trota e di salmone morirà.

Il pesce bluegill, il pesce bass, il pesce perch bianco e il pesce perch giallo sono considerati pesci d'acqua calda e dipendono da livelli di ossigeno disciolto superiori a 5 mg/l²¹Essi eviteranno le zone in cui i livelli di DO sono inferiori a 3 mg/l, ma generalmente non iniziano a subire morti a causa dell'esaurimento dell'ossigeno fino a quando i livelli non scendono sotto i 2 mg/l.²²I livelli medi di DO devono rimanere vicini a 5,5 mg/L per una crescita e una sopravvivenza ottimali.

I Walleye preferiscono anche livelli superiori a 5 mg/L, anche se possono sopravvivere a livelli di 2 mg/L di DO per un breve periodo.e mentre possono godere di livelli di ossigeno disciolto superiori a 5 mg/l, tollerano facilmente livelli inferiori a 2 mg/l e possono sopravvivere a livelli inferiori a 1 mg/l 26.

I pesci d'acqua dolce più tolleranti ai livelli di DO includono i minnows e il luccio settentrionale.5 mg/l per un tempo infinito 27I pesci di testa piccola possono sopravvivere a 1 mg/l per un periodo prolungato con effetti minimi sulla riproduzione e sulla crescita.

Per quanto riguarda i microbi che vivono sul fondo, i cambiamenti di DO non li disturbano molto.un processo noto come denitrificazioneSe tutto l'azoto viene esaurito, inizieranno a ridurre il solfato 17.I sedimenti sul fondo di un lago si arricchiscono semplicemente di materiale organico..
