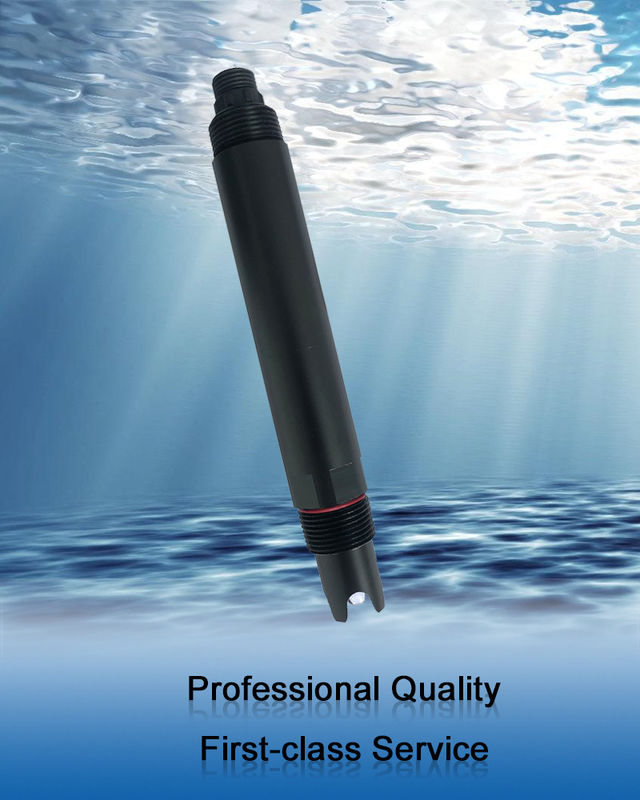

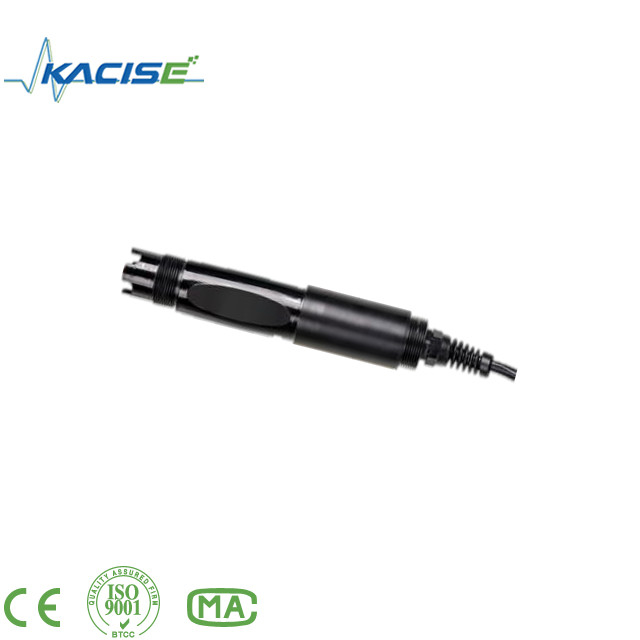

KPH601 Uscita del segnale del sensore PH online: RS-485 (Protocollo Modbus/RTU)

1- Compensazione della temperatura

Comportamento a temperatura/tempo degli elettrodi combinatiQuando il cambiamento di temperatura del mezzo è rapido, un elettrodo con pH convenzionale deriva fino a quando la temperatura dell'elettrodo e del mezzo diventa uguale.Affinché un elettrodo di combinazione reagisca rapidamente ai cambiamenti di temperatura del mezzo, la temperatura dell'elemento di scarico interno e quella dell'elemento di riferimento esterno devono essere sempre identiche, oppure la dipendenza della temperatura degli elementi di scarico deve essere pari a zero.

Gli elettrodi ottimali si distinguono soprattutto per il riscaldamento o il raffreddamento simmetrico dei loro elementi di scarico.Hanno lo stesso coefficiente di temperatura e intersezione isotermica a pH 7 e 0 mVIn tal modo si può garantire un breve tempo di risposta alle variazioni di temperatura, nonché una precisa compensazione della temperatura.

2Informazioni generali sul pH

B.1 Teoria della misura del pH

Il pH è il logaritmo negativo dell'attività degli ioni di idrogeno e una misura dell'acidità o

alcalinità di una soluzione.

pH = ¢log A[H+]

Il pH è normalmente misurato con un elettrodo di vetro e un elettrodo di riferimento.

L'elettrodo di vetro agisce come un trasduttore, convertendo l'energia chimica (l'ione idrogeno

La reazione è equilibrata e la concentrazione di energia viene calcolata in

il circuito elettrico è completato dal flusso di ioni dalla soluzione di riferimento alla soluzione

in fase di prova.

L'elettrodo e la soluzione di riferimento insieme sviluppano una tensione (emf) la cui magnitudo

dipende dal tipo di elettrodo di riferimento, dalla costruzione interna del vetro

Questa tensione è calcolata in base a una variazione del pH della soluzione e della temperatura della soluzione.

espresso dall'equazione di Nernst:

E = Eo

E = Eo (inclinazione) x log A[H+]

dove:

E = l'emf della cella

Eo = il potenziale zero (isopotenziale) del sistema.

costruzione del vetro e degli elettrodi di riferimento.

R = costante di gas

T = temperatura in Kelvin

A[H+] = attività dell'ione idrogeno (presunto equivalente alla concentrazione di

ioni di idrogeno)

F = costante di Faraday

Per ogni variazione di unità di pH (o variazione decennale della concentrazione di ioni) l'emf del pH è il valore di

La variazione della coppia di elettrodi di 59,16 mV a 25 °C. Questo valore è noto come pendenza di Nernst

dell'elettrodo.

La coppia di elettrodi di pH viene calibrata utilizzando soluzioni di ioni idrogeno noti e costanti

Le soluzioni di tampone sono utilizzate per calibrare sia il

Isopotenziale ed inclinazione dell'elettrodo.

3.TecnicoSpecificità

4.DimensioniDscroccare

Nota:Il connettore del sensore è di base M16-5 con testa maschile impermeabile.

5.Installazione

Nota: il sensore non deve essere installato a testa in giù o orizzontalmente quando è installato, almeno ad un angolo di 15 gradi o più.
