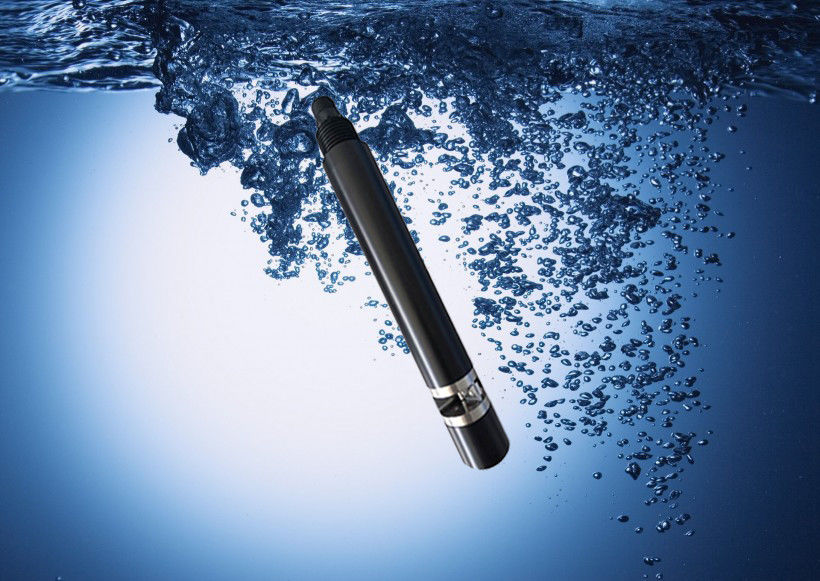

KCD310 Sensore COD online senza reagenti senza inquinamento dimensioni ridotte più convenienti COD turbidità e temperatura

1.Principio

Molti composti organici disciolti in acqua assorbono la luce ultravioletta.il contenuto di inquinanti organici disciolti nell'acqua può essere misurato con precisione misurando l'assorbimento di questi composti organici alla luce UV a lunghezza d'onda di 254 nm. Il sensore di COD online KCD310 utilizza due fonti luminose, una luce ultravioletta per misurare il contenuto di COD nell'acqua, l'altra luce di riferimento per misurare la turbidità dell'acqua, inoltre,l'attenuazione del percorso ottico è compensata da uno speciale algoritmo, che può eliminare in una certa misura l'interferenza delle impurità di particolato, in modo da ottenere una misurazione più stabile e affidabile.

2. Caratteristiche

• Nessun reagente, nessun inquinamento, protezione economica e ambientale
• Piccole dimensioni, installazione più comoda, monitoraggio continuo della qualità dell'acqua online
• È possibile misurare il merluzzo bianco, la turbidità e la temperatura
• Compensa automaticamente le interferenze di torbidità
• Con spazzola per prevenire l'adesione biologica
• Piccolo spostamento, risposta rapida, misurazione più precisa
• Anche il monitoraggio a lungo termine è estremamente stabile
• Senza manutenzione, lunga durata e basso costo
• Sensore digitale, interfaccia RS-485, protocollo Modbus/RTU
• Elettronica a bassa potenza, progettazione anti-interferenza

3Specificativi tecnici

4. Disegno dimensionale

Nota: il connettore del sensore è un connettore impermeabile M16-5

5.Installazione e connessione elettrica

5.1 Installazione

Quando il sensore appeso deve evitare a causa del flusso di acqua, installare il sensore, non più di 2 metri dalla profondità della superficie dell'acqua In un sensore che colpisce un muro o altra struttura idraulica,Se la corrente è molto fortePer favore, aggiusta il sensore.

Installare il sensore a non più di 2 metri dalla superficie dell'acqua.

Il sensore è stato abbassato di 30 cm al di sotto del livello più basso possibile dell'acqua, tenendo conto delle fluttuazioni del livello dell'acqua.

Il sensore viene posizionato nell'acqua dove non ci sono bolle.

Si raccomanda di installare una guaina di cavo all'esterno del cavo sensore. Il sensore è posizionato orizzontalmente e saldamente e l'area di misurazione è orientata verso la corrente.

5.2 Collegamento elettrico

Il cavo è un filo blindato a quattro nuclei a coppia contorta definito in sequenza di linee:

Cavo rosso -- cavo di alimentazione (12 ~ 24VDC)

Linea nera (GND)

Linea blu -- 485a

Linea bianca -- 485b

Prima dell'elettrificazione, la sequenza del cablaggio deve essere accuratamente controllata per evitare perdite inutili causate da errori di cablaggio.

Istruzioni di cablaggio: considerare il cavo immerso a lungo termine in acqua (compresa l'acqua di mare) o esposto all'aria, tutti i cablaggi sono richiesti per eseguire un trattamento impermeabile,il cavo del cliente deve avere una certa capacità anticorrosione.

6- Manutenzione

 6.1 Programma e metodi di manutenzione

 Programma di manutenzione

Per garantire una misurazione accurata, la pulizia è molto importante, la pulizia regolare del sensore contribuisce alla stabilità dei dati.

Nota: la frequenza di manutenzione indicata nella tabella di cui sopra è solo raccomandata. Si prega di pulire il sensore in base all'uso effettivo del sensore.

Metodo di manutenzione

1) superficie del sensore: pulire la superficie del sensore con acqua del rubinetto. Se rimangono detriti, pulire con un panno morbido e umido. Per sporcizia ostinata, aggiungere del detersivo domestico all'acqua del rubinetto per pulire.

2) controllare il filo del sensore: il filo non deve essere teso quando funziona normalmente, altrimenti è facile rompere il filo all'interno del filo e causare il sensore non può funzionare normalmente.

3) verificare se la finestra di misura del sensore è sporca e se il pennello di pulizia è normale.

4) controllare se il pennello del sensore è danneggiato.

5) dopo 18 mesi di utilizzo continuo, tornare in fabbrica per sostituire il dispositivo di tenuta dinamico.

Punti da notare

La sonda contiene componenti ottici ed elettronici sensibili. Assicurarsi che la sonda non venga colpita da macchinari pesanti. Non ci sono parti all'interno della sonda che richiedono manutenzione dall'utente.

 6.2 Calibrazione dei sensori

Calibrazione della turbidità

 Calibrazione zero: prendere la giusta quantità di liquido a turbidità zero con il Big Beaker, mettere il sensore nella soluzione verticalmente,e calibrare il punto zero dopo 3 ~ 5 minuti di stabilizzazione numerica- Appendice di riferimento delle istruzioni.

Calibrazione della pendenza: il sensore viene posto in una soluzione in soluzione standard da 100 NTU per 3 ~ 5 minuti dopo la stabilizzazione numerica.

Calibrazione del merluzzo bianco

Khp (ftalato di idrogeno di potassio, C8H5KO4) è un reagente chimico comune, che può essere utilizzato per preparare una soluzione standard di COD.

Preparazione della soluzione standard

1 pesare con precisione 0,8503 g KHP in un pallone da 1000 ml. Riempire con acqua distillata o deionizzata al livello più elevato.

2 versare 100 ml di soluzione in un pallone da 1000 ml, quindi riempire al massimo livello con acqua distillata o deionizzata.La soluzione con concentrazione di 5 mg/l è stata preparata con lo stesso metodo..

Conservare la soluzione standard concentrata (fase 2.1) in un flacone di vetro nero e a bassa temperatura per evitare la sua decomposizione.2) deve essere utilizzato entro 24 ore dalla preparazione.

Calibrazione (2 punti di calibrazione)

1 il sensore è stato inserito in una soluzione di 5 mg/l di COD e tutti i percorsi luminosi sono stati confermati immersi in acqua > 2 cm senza bolle.d.

2 inserire il sensore in una soluzione di 100 mg/l di COD e calibrare la pendenza secondo il comando dell'appendice.

Nota: 1. il KHP presenta un rischio cancerogeno, si prega di indossare guanti durante l'operazione, evitare il contatto con la pelle.

2. Quando si calibra, prima calibrare la temperatura, poi calibrarela turbidità, quindi calibrare la COD.

3Se la pendenza è calibrata e il valore del sensore non cambia entro 3 minuti, spegnere e riaccendere.

Punti da notare

Per proteggere il sensore dal sole

Non toccare il sensore con la mano.

La superficie del sensore è priva di bolle d'aria durante la misurazione e la taratura

Evitare l'applicazione diretta di sollecitazioni meccaniche (pressione, graffi, ecc.) al sensore durante l'uso

6.3 Domande frequenti

7Qualità e servizio

7.1 Assicurazione della qualità

I servizi di controllo della qualità dispongono di procedure di controllo standardizzate, con attrezzature e mezzi di prova avanzati e perfetti, e in stretta conformità alle regole di controllo,72 ore di invecchiamento dei prodotti per esperimenti, esperimenti di stabilità, non lasciare una fabbrica di prodotti non qualificati.

Il destinatario restituirà la partita del prodotto con un tasso di non conformità del 2% e tutti i costi saranno a carico del fornitore.Il criterio di compensazione si riferisce alla descrizione del prodotto fornita dal fornitore..

Garantire la quantità e la velocità di consegna.

7.2 Ricambi

Questo prodotto comprende:

1 sensore

1 copia del manuale d'uso

Certificato 1

7.3 Impegno di servizio post-vendita

La nostra azienda fornisce un servizio post-vendita per un anno dalla data di vendita, ma non include i danni causati da un uso improprio. Se è necessaria la riparazione o l'aggiustamento, si prega di restituirlo a proprie spese,la società riparerà gratuitamente il danno dello strumento.
