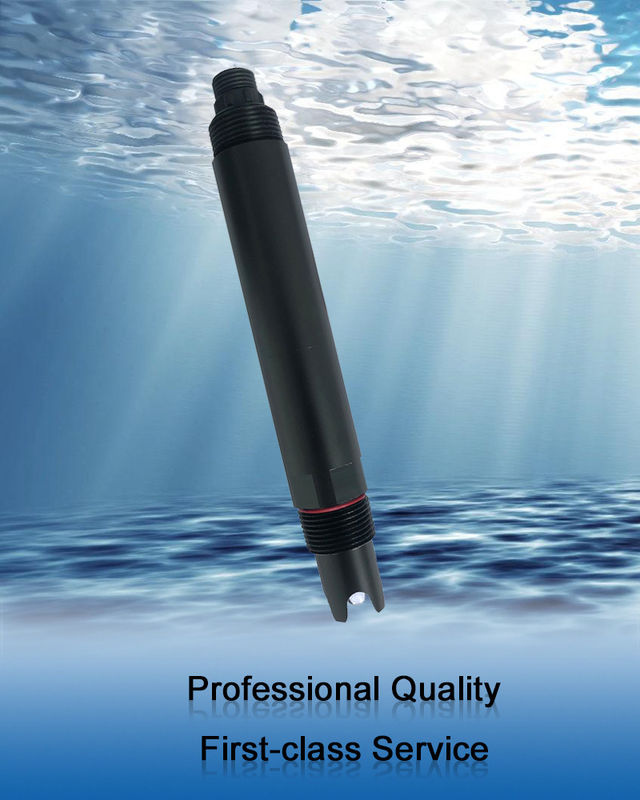

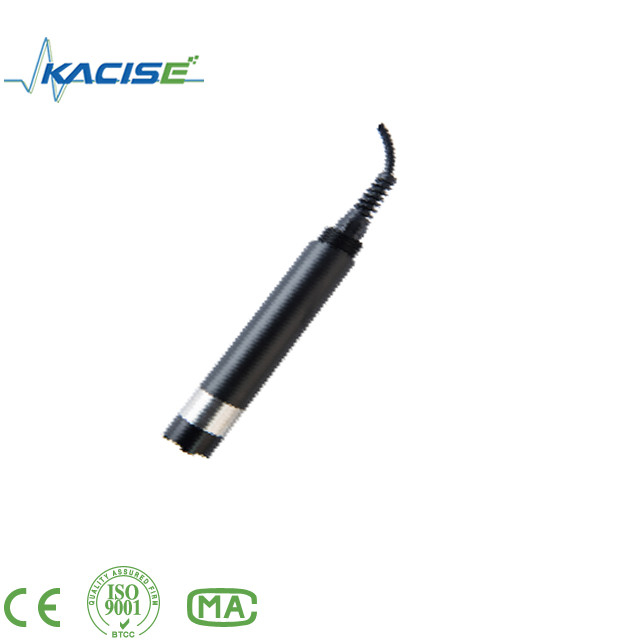

KPH601 Uscita del segnale del sensore PH online: RS-485 (Protocollo Modbus/RTU) doppio amplificatore differenziale ad alta impedenza

1.Ambiente di applicazione

Utilizzato per il monitoraggio ambientale della qualità dell'acqua, soluzione acida/alcalina/sale, processo di reazione chimica e processo di produzione industriale,può soddisfare i requisiti di misurazione del pH in linea per la maggior parte delle applicazioni industriali.


2. Caratteristica

• Sottoscrizione: RS-485 (Modbus/RTU).
• Connessione conveniente a dispositivi di terze parti quali PLC, DCS, computer di controllo industriale, controller di uso generale, strumenti di registrazione senza carta o touch screen.
• Doppio amplificatore differenziale ad alta impedenza con forte anti-interferenza e risposta rapida.
• La sonda di pH brevettata, la soluzione di riferimento interna, sfocia estremamente lentamente dal ponte di sale microporoso a una pressione di almeno 100 kpa (1 Bar),e il suo sanguinamento in avanti continua per più di 20 mesiUn tale sistema di riferimento è molto stabile e la vita dell'elettrodo è prolungata di due volte rispetto agli elettrodi industriali convenzionali.
• Facile da installare: filo di tubo 3/4 NPT per una facile installazione sommergibile o installazione in tubi e serbatoi.
• Grado di protezione IP68.

3.TecnicoSSpecificità

Nota:Il connettore del sensore è di base M16-5 con testa maschile impermeabile.

4.Installazione eEelettricoCinnessione

4.1 Installazione

Nota: il sensore non deve essere installato a testa in giù o orizzontalmente quando è installato, almeno ad un angolo di 15 gradi o più.

4.2 ElettronicaConnessione

a) Linea rossa - cavo di alimentazione (12 ~ 24V)
b) Linea nera - terreno (GND)
c) Linea blu - 485A
d) linea bianca - 485B
e) filo nudo - filo blindato
Dopo aver completato il cablaggio, si deve controllare attentamente per evitare connessioni errate prima di accendere.

Specificità del cavo: considerando che il cavo è immerso in acqua (compresa l'acqua di mare) per lungo tempo o esposto all'aria, il cavo ha una certa resistenza alla corrosione.Il diametro esterno del cavo è di Φ6 mm e tutte le interfacce sono impermeabili.

5.Servizi di manutenzione

5.1 Uso eServizi di manutenzione

Quando si misura il sensore di pH, esso deve essere pulito in acqua distillata (o in acqua deionizzata),e la carta filtrabile deve essere utilizzata per assorbire l'umidità per evitare l'introduzione di impurità nel liquido da testare. 1/3 del sensore deve essere inserito nella soluzione da testare.
Il sensore deve essere lavato quando non è in uso, inserito in un involucro protettivo con una soluzione di cloruro di potassio da 3,5 mol/l, o inserito in un contenitore con un 3.Soluzione di cloruro di potassio 5 mol/l.
Controllare se il terminale è asciutto. Se è macchiato, asciugarlo con alcol assoluto e asciugarlo. Evitare l'immersione a lungo termine in acqua distillata o soluzione proteica e evitare il contatto con il grasso di silicone.Con sensore più lungo, il suo film di vetro può diventare traslucido o con depositi, che possono essere lavati con acido cloridrico diluito e sciacquati con acqua.deve essere calibrato con il contatore per la calibrazione.
Quando la taratura e la misurazione non possono essere eseguite mentre il sensore viene mantenuto e mantenuto nel modo sopra indicato, il sensore ha fallito.

                                                  pH del tampone standard ReferenzaTabella

La lettura effettiva e lo standard dello strumento hanno talvolta un errore di ± 1 parola.

5.2 Calibrazione

Nota: il sensore è stato calibrato prima di uscire dalla fabbrica. Se l'errore di misura non è superato, non deve essere calibrato arbitrariamente.
a) Calibrazione zero
Utilizzare 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=6.86, mescolare uniformemente con una barra di vetro fino a quando la polvere non è completamente sciolta, configurare la soluzione con pH=6.86, inserire il sensore nella soluzione, attendere 3 ¢5 minuti, dopo che il valore è stabile, vedere se il valore visualizzato è 6.86In caso contrario, è necessario eseguire la calibrazione a zero.

b) Calibrazione della pendenza
Per la soluzione acida: prendere 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=4.00, mescolare uniformemente con una barra di vetro fino a quando la polvere non è completamente disciolta e fissare la soluzione al pH=4.00In soluzione, attendere da 3 a 5 minuti.00. In caso contrario, è richiesta la taratura della pendenza. Per le istruzioni di taratura si rimanda all'allegato.
Per la soluzione alcalina: prendere 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=9.18, mescolare uniformemente con una barra di vetro fino a dissolvere completamente la polvere e fissare la soluzione al pH=9.18Dopo che il valore è stabilizzato, verificare se il display è 9.18. In caso contrario, è richiesta la taratura della pendenza. Per le istruzioni di taratura si rimanda all'allegato.

6.Qualità eSServizio

6.1 QualitàAssicurazione

• Il dipartimento di ispezione della qualità dispone di procedure di ispezione standardizzate, attrezzature e mezzi di prova avanzati e perfetti, e in stretta conformità con le normative,effettuare il test di invecchiamento e la prova di stabilità del prodotto per 72 ore, e non permettere che un prodotto non qualificato lasci la fabbrica.
• La parte ricevente restituisce direttamente il lotto di prodotto con un tasso di errore del 2% e tutti i costi sostenuti sono a carico del fornitore.La norma di riferimento si riferisce alla descrizione del prodotto fornita dal fornitore.
• Garantire la quantità di merci e la velocità di spedizione.

6.2 Accessori eSpareParte
Questo prodotto comprende:

• 1 sensore
• Polvere di taratura 3 confezioni
• 1 copia del manuale
• 1 certificato

6.3 Servizi post-venditaSServizioComissione
L'azienda fornisce un servizio post-vendita locale entro un anno dalla data di vendita, ma non include i danni causati da un uso improprio.Ma i costi di spedizione devono essere considerati.Se danneggiato in viaggio, la società riparerà il danno dello strumento gratuitamente.
