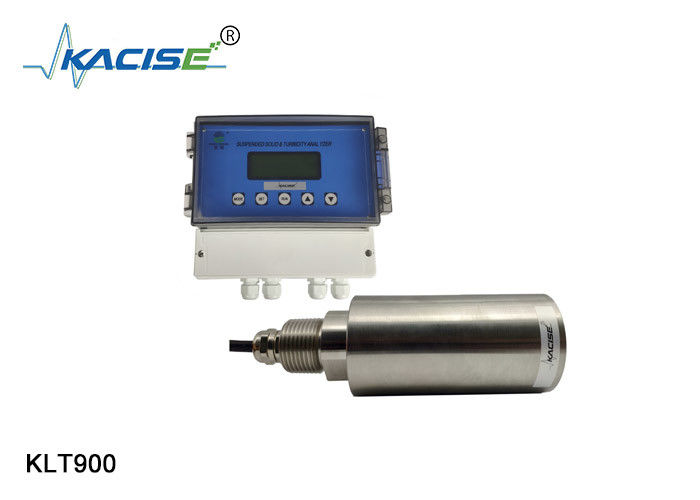

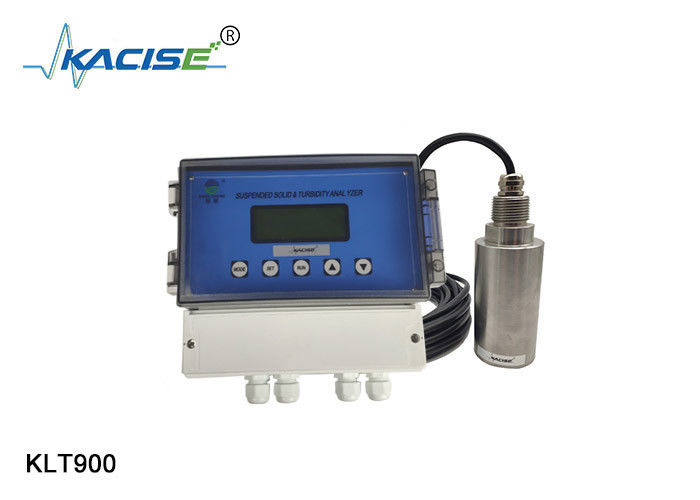

Sensore online di acciaio inossidabile del tester 316L di torbidità di recinzione della prova del fulmine KLT900
Introduzione di produzione
Il metodo ottico è usato spesso misurare la torbidità di liquido paragonando alla torbidità standard. Il turbidimeter usa il principio di luce sparsa 90° per misurare esattamente il valore torbidimetrico del campione provato rispetto alla soluzione torbidimetrica standard di Formazin.
Con la sua funzione unica del software, il turbidimeter leggero sparso assicura l'accuratezza e la stabilità affidabile dello strumento. È ampiamente usato nella determinazione di torbidità liquida nell'industriale ed estrazione mineraria, trattamento medico, protezione dell'ambiente, alimento, fare, tessuto, prodotto chimico ed altri dipartimenti.
Il rapporto di luce sparsa a luce trasmessa è preso per misurare la torbidità di liquido. La lampada del tungsteno come sorgente luminosa, la leggera tramite la lente ed il filtro colorato, la trasmissione liquida misurata di torbidità alla cellula 1 hanno ricevuto completamente, gli altri i 2 liquidi ricevono completamente 90 che °scattering alla cellula, segnale acustico dall'elaborazione dei segnali di op-amp dopo la conversione di A/D, dell'elaborazione dei dati dal singolo microcomputer del chip, con la misura di controllo della tastiera ha indicato che il valore di torbidità e l'uscita liquidi della stampa.
Principio di misurazione
La torbidità degli SST/ha sospeso il principio del lavoro del tester di concentrazione della materia secondo le indicazioni di figura 1-1, trasmettitore del sensore per inviare il rosso fuori di luce in transito dopo la misurazione l'assorbimento e la dispersione del contenuto, la parte della luce di dispersione a 135°direction del rivelatore, parte del rivelatore leggero di dispersione a 90°direction. L'intensità della luce della luce in direzione di 135°and 90°is relativo alla torbidità delle acque luride misurate fino ad un certo punto e la torbidità degli SST è basata precisamente per questo principio per la misura.
Diagramma della struttura di dimensione del tester di torbidità
dimensione ospite
dimensione del sensore
Parametri tecnici del tester di torbidità
| Prestazione |
valore |
| Sistema |
Il software organizzato a menu, con la funzione multipunto di calibratura e la programmazione legante, può mettere l'immagine di misura, il relè e l'uscita corrente; |
| Rifornimento |
AC220V (min85V- max265V) 50/60Hz |
| Il potere massimo ha consumato |
15 VA |
| Fusibile |
2A /220VAC |
| Gamma |
0~4000 NTU |
| Unità di misura |
NTU ed i mg/l sono disponibili. |
| Tasso di risoluzione |
0.1NTU |
| Accuratezza |
2% del valore misurato, all'interno di 10NTU l'errore non è maggior di 1NTU. |
| Esposizione |
Lo schermo di visualizzazione è 192 pixel del × 64, che possono visualizzare il valore di misura di torbidità, il tempo corrente, la linea di tendenza storica, ecc. |
| Principio |
luce infrarossa che sparge 90° e 135° |
| Uscita |
1 uscita corrente di isolamento del segnale del canale 4~20mA, carico massimo 750 ohm; 1 canale RS232 e 1 uscita digitale del canale RS485 (facoltativa); 3 relè del segnale di allarme, la capacità 220 il VCA 2 A, uscita possono essere messi dall'utente; |
| Ospite: Materiale |
ABS+PC |
| Ospite: Livello di protezione |
IP65 |
| Materiale del sensore |
acciaio inossidabile 316L |
| Lunghezza di cavo |
Cavo dedicato dello schermo, 10 metri standard (allungabili) |
| Temperatura di funzionamento |
0-50℃ |
| Pressione |
0.6MPa |
| Calibri |
È stato calibrato prima della consegna e non c'è nessuna calibratura necessaria sul sito |
Tabella di selezione di informazioni di ordinazione
| Tabella di selezione di informazioni di ordinazione |
| KXTX00 |
Analizzatore di PH/ORP |
| Alimentazione elettrica |
DC24V |
| AC220V |
| Lunghezza di cavo |
5m |
| 10m |
| 15m |
| 20m |
| Compensazione di temperatura |
Sensore senza compensazione di temperatura |
| Sensore con la compensazione di temperatura |
| Uscita del segnale |
Soltanto 4-20mA |
| Soltanto 485 |
| Inoltre con 4-20mA, un'uscita di 485 segnali |
| Segnale su ordinazione speciale |
| KLT500-DC24V--5m-Sensor senza temperatura 485 solo compensazione |
L'ospite basso di torbidità, con l'adattatore di CC 24V, il cavo fra l'ospite ed il sensore, la lunghezza di cavo è di 5 metri, il sensore è fornito senza compensazione di temperatura ed è comunicazione soltanto 485. |
Calibratura
Il liquido standard di torbidità di 20NTU, di 100NTU, di 200NTU e di 400NTU è stato calibrato preliminarmente prima della consegna del turbidimeter leggero sparso, per regolare il guadagno ed il deposito della multi-sezione in EPROM. Dopo che la consegna del turbidimeter, secondo il liquido di torbidità ha misurato, il liquido standard di torbidità è selezionato giustamente per la calibratura accurata:
(1) campione <20ntu: 20NTU="" standard="" turbidity="" solution="" was="" selected="">
(2) 20NTU< sample="">
(3) 100NTU< sample="" under="" test="">
(4) 200NTU< sample="" under="" test="">
Contattici
Sito Web: www.kacise.com
Telefono: +86-17719566736
Email: sales@kacise.com
Posizione: Strada del sud di Tangyan, zona alta tecnologia, città di Xi'an, provincia di Shaanxi, Cina
Tavola di abbreviazioni
NTU
L'unità di torbidità è «grado», che è equivalente al grado di torbidità prodotto da 1L 1mg contenente acqua SiO2 (o argilla, diatomite bianche), che è di 1 grado, o l'unità di Jackson.Turbidity è JTU, sospensione bianca dell'argilla 1JTU=1mg/L.
La torbidità indicata dagli strumenti moderni è l'unità di dispersione della torbidità NTU, anche conosciuta come TU.1NTU= 1JTU.
Recentemente, è considerato internazionalmente che il livello di torbidità pronto con il solfato dell'ullotropin-idrazina abbia buona riproducibilità ed è scelto come il livello uniforme di FTU.1FTU=1JTU.
